Ke chìm 20×20

Ke chìm 20×20 – Nối góc khung nhôm mà vẫn giữ mặt ngoài gọn

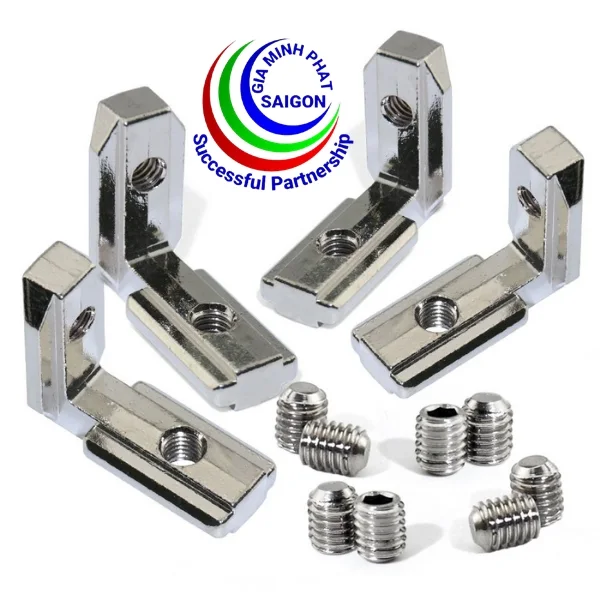

Ke chìm 20×20 là phụ kiện nối các thanh nhôm định hình 20×20 tại góc khung. Thay vì đặt ke nổi trên mặt ngoài, bộ phận liên kết nằm trong rãnh nhôm theo cấu tạo của sản phẩm. Cách lắp này hữu ích khi góc khung cần dành chỗ cho tấm mica, tấm ốp hoặc một chi tiết khác áp sát thanh.

Ke chìm dành cho nhôm 20×20 được giới thiệu cho mối nối góc 90°. Trên thị trường có mẫu ghi rõ dùng cho profile 20×20 rãnh 6, vì vậy cần kiểm tra series thanh trước khi chọn ke.

Thông số kỹ thuật ke chìm 20×20

• Thanh sử dụng: Nhôm định hình 20×20 có hình dạng và kích thước rãnh phù hợp.
• Góc liên kết: Thường dùng để nối hai thanh thành góc 90°.
• Vị trí lắp: Bên trong rãnh hoặc khoảng liên kết được thiết kế trên profile.
• Vật liệu, bề mặt: Phụ thuộc từng mã ke; cần xác nhận khi đặt mua.
• Cách cố định: Dùng vít hoặc chi tiết siết theo cấu tạo của ke.
• Kích thước cần đối chiếu: Chiều rộng rãnh, khoảng trống trong rãnh, cỡ vít và chiều dài vít.

Ke chìm 20×20 không tự động lắp vừa mọi thanh 20×20. Cùng kích thước ngoài nhưng profile có thể khác kiểu rãnh. Nếu mua Ke chìm 20×20 để bổ sung cho khung nhôm cũ, nên cung cấp hình mặt cắt hoặc một đoạn thanh mẫu.

Đặc điểm nổi bật

Giữ thông thoáng mặt ngoài góc khung: Khi Ke chìm 20×20 nằm trong rãnh, mặt ngoài ít bị chiếm chỗ bởi thân ke. Điều này thuận tiện nếu tấm che cần chạy sát góc hoặc nếu người thiết kế muốn giữ đường viền khung liền mạch.

Giúp sắp xếp thứ tự lắp tấm: Có thể ghép khung trước rồi kiểm tra đường đi của mica, gỗ hoặc panel tại góc. Tuy nhiên, cần xác định ke có phải đưa vào rãnh từ đầu thanh trước khi lắp các chi tiết khác hay không; trình tự này phụ thuộc mẫu sản phẩm.

Phù hợp với khung nhỏ cần hoàn thiện gọn: Vỏ thiết bị, khung trưng bày hoặc mô hình có nhiều góc lộ ra ngoài có thể dùng ke chìm để giảm chi tiết nhìn thấy trên bề mặt.

Cần tính đường tiếp cận vít: Sau khi lắp tấm che, vị trí siết ke có thể bị che khuất. Bản vẽ nên chừa cách tiếp cận hoặc quy định bước siết hoàn thiện trước khi đóng tấm.

Ứng dụng thực tế

Ke chìm 20×20 có thể dùng cho khung hộp thiết bị, vách mica nhỏ, tủ trưng bày, giá đỡ cảm biến và mô hình máy. Ví dụ, tại góc của khung bao một cụm điện tử, ke giữ hai thanh vuông góc trong khi mặt ngoài được dành cho tấm ốp.

Trong khung có cửa hoặc tấm tháo lắp thường xuyên, cần kiểm tra Ke chìm 20×20 có đáp ứng lực phát sinh khi sử dụng hay không. Nếu góc chịu tải lớn hoặc rung liên tục, phương án ke chìm cần được đánh giá cùng thanh giằng và các điểm liên kết khác.

So sánh với các kích thước liên quan

Ke góc ngoài 20×20 lộ trên bề mặt nhưng thường dễ tiếp cận đầu bulông để điều chỉnh. Ke chìm 20×20 được cân nhắc khi cần giảm phần phụ kiện nhô ra tại góc; khả năng chịu lực của hai loại phải so theo đúng mã sản phẩm và cách lắp.

Ke chìm 30×30 dành cho hệ thanh lớn hơn, không nên thay thế trên profile 20×20 chỉ vì cùng tạo góc 90°. Với nhôm 20×40, Ke chìm 20×20 chỉ có thể sử dụng tại vị trí tương thích với rãnh và bản vẽ mối nối.

Phụ kiện và tư vấn báo giá

Khi lắp ke chìm, cần chuẩn bị ke và bộ vít đi kèm đúng quy cách; một số thiết kế còn cần chi tiết siết hoặc gia công đầu thanh theo hướng dẫn của mẫu ke. Nên xác định số góc cần nối và kiểu rãnh trước khi đặt hàng.

Để được tư vấn và nhận báo giá ke chìm 20×20, quý khách liên hệ Zalo 0963.192819. Vui lòng gửi hình mặt cắt nhôm, số lượng góc nối và thông tin về tấm sẽ lắp lên khung để được chọn phụ kiện phù hợp.
