Ke góc 20×20

Ke góc 20×20 – Phụ kiện liên kết thanh nhôm định hình hệ 20

Ke góc 20×20 là phụ kiện dùng để nối hai thanh nhôm định hình tại vị trí tạo góc, thường là góc 90°. Ke được đặt ở điểm giao giữa các thanh và cố định bằng bulông cùng đai ốc hoặc con trượt trong rãnh nhôm. Đây là một chi tiết nhỏ nhưng ảnh hưởng trực tiếp đến độ vuông góc và độ chắc của bộ khung.

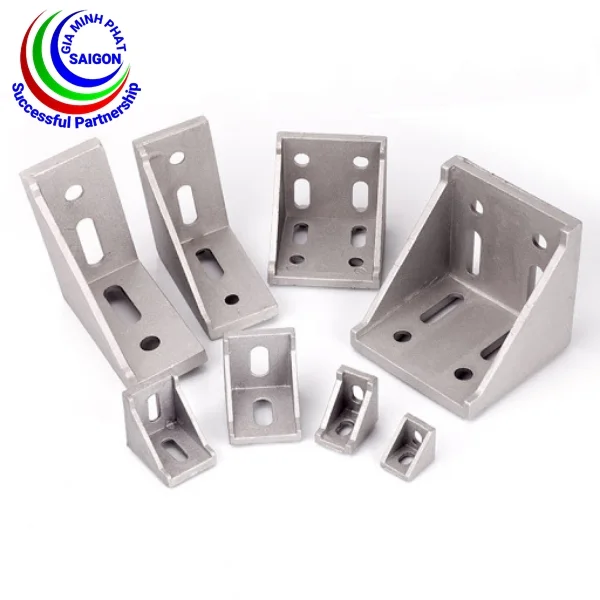

Tên gọi “Ke góc 20×20” thường chỉ hệ thanh nhôm mà ke được thiết kế để lắp, không đủ để xác định mọi kích thước của chính chiếc ke. Trên thị trường có ke góc ngoài và ke góc chìm dành cho nhôm 20×20, với hình dạng và cách lắp khác nhau.

Thông số kỹ thuật ke góc 20×20

• Sản phẩm tương thích: Thanh nhôm định hình 20×20 thuộc series và kiểu rãnh phù hợp.
• Chức năng: Liên kết các thanh tại góc theo thiết kế của ke.
• Kiểu dáng: Có thể là ke lắp ngoài dạng chữ L hoặc mẫu lắp chìm; cần xác định đúng loại khi đặt hàng.
• Vật liệu: Tùy mẫu sản phẩm; cần kiểm tra quy cách vật liệu và xử lý bề mặt của nhà cung cấp.
• Vị trí bắt vít: Số lỗ, hình dạng lỗ và khoảng cách lỗ thay đổi theo từng mẫu.
• Bộ phận đi kèm: Bulông và đai ốc rãnh có thể được bán kèm hoặc đặt riêng.

Trước khi mua, nên kiểm tra chiều rộng rãnh nhôm, cỡ ren, chiều dài bulông và khoảng không gian quanh góc lắp. Hai bộ khung cùng dùng thanh 20×20 vẫn có thể cần bộ bulông, đai ốc khác nhau.

Đặc điểm nổi bật

Giúp dựng góc khung nhanh: Thay vì phải gia công một chi tiết nối riêng cho từng góc, người lắp có thể đặt ke vào vị trí, căn hai thanh và siết bulông. Nên kiểm tra góc vuông trước khi siết chặt hoàn toàn.

Thuận tiện khi cần chỉnh kích thước: Mối ghép bằng Ke góc 20×20 có thể tháo ra để thay thanh, thay đổi chiều dài khung hoặc bố trí thêm thanh giằng. Sau mỗi lần điều chỉnh, cần kiểm tra lại độ chắc của các điểm nối.

Có nhiều cách bố trí: Ke góc 20×20 lắp ngoài dễ quan sát và tiếp cận khi siết vít. Ke góc chìm phù hợp khi thiết kế muốn giảm chi tiết lộ ra tại góc hoặc cần chừa mặt ngoài cho bộ phận khác. Việc lựa chọn còn tùy cấu tạo rãnh và yêu cầu chịu lực của mối nối.

Tác động đến chất lượng cả bộ khung: Một góc nối bị lỏng có thể khiến khung rung, lệch hoặc khó lắp tấm che. Vì vậy, Ke góc 20×20 cần được chọn theo vị trí sử dụng, tải tác động và số lượng điểm nối trong kết cấu.

Ứng dụng thực tế

Ke góc 20×20 được dùng để lắp khung máy nhỏ, hộp thiết bị, giá đặt linh kiện, khung bảo vệ và mô hình thử nghiệm bằng nhôm định hình hệ 20. Chẳng hạn, khi dựng một khung hộp chữ nhật, ke giữ các thanh ở góc trong lúc người lắp căn kích thước và độ vuông.

Phụ kiện cũng hữu ích khi bổ sung thanh ngang cho kệ hoặc làm giá gắn cảm biến. Với bộ khung có cửa, bánh xe, rung động hoặc tải đặt lệch, cần đánh giá thêm thanh giằng và kiểu liên kết; không nên để một chiếc ke đơn lẻ đảm nhiệm toàn bộ tải tại góc.

So sánh với các kích thước liên quan

Ke góc 20×20 được lựa chọn cho thanh thuộc hệ 20 phù hợp. Ke góc 30×30 hoặc 40×40 phục vụ các hệ thanh lớn hơn, với kích thước thân ke và vị trí bắt nối có thể khác. Không nên thay thế chỉ vì góc nối đều là 90°.

Nếu khung sử dụng nhôm định hình 20×40, cần kiểm tra mẫu ke hệ 20 có lắp đúng vào vị trí dự kiến hay không. Quyết định phụ thuộc kiểu rãnh, mặt cần liên kết và bản vẽ của cả thanh lẫn ke.

Phụ kiện và tư vấn báo giá

Một mối nối thường cần ke góc, bulông và đai ốc T hoặc con trượt rãnh phù hợp. Tùy vị trí, người dùng có thể bổ sung nắp che góc hoặc bản mã theo thiết kế. Khi đặt hàng, nên nêu rõ số góc cần lắp để chuẩn bị đủ số lượng phụ kiện.

Quý khách cần tư vấn hoặc nhận báo giá ke góc 20×20 vui lòng liên hệ Zalo 0963.192819. Hãy gửi hình mặt cắt thanh nhôm, loại ke mong muốn và số lượng mối nối để được lựa chọn bộ phụ kiện tương thích.
