Ke góc chịu lực 40×40

Ke góc chịu lực 40×40 cho khung máy và bàn thiết bị

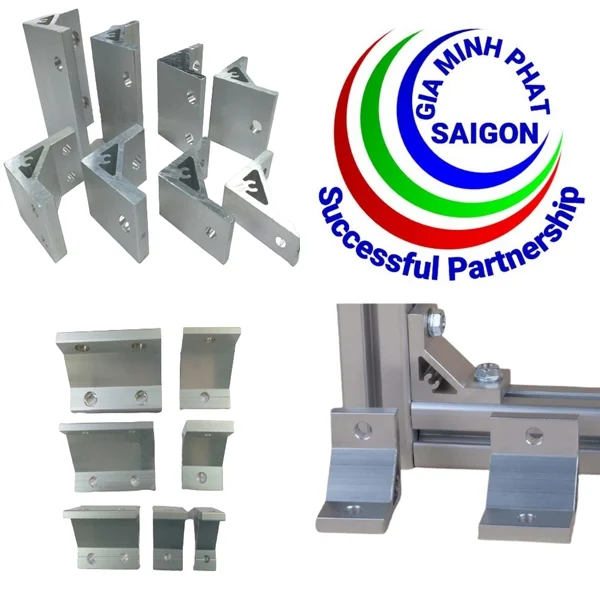

Ke góc chịu lực 40×40 là phụ kiện liên kết được cân nhắc tại những góc của khung nhôm hệ 40 phải đỡ dầm, thiết bị hoặc chịu tác động lặp lại khi vận hành. Ke được bắt vào thanh bằng bộ bulông và đai ốc rãnh phù hợp, tạo điểm nối theo góc thiết kế.

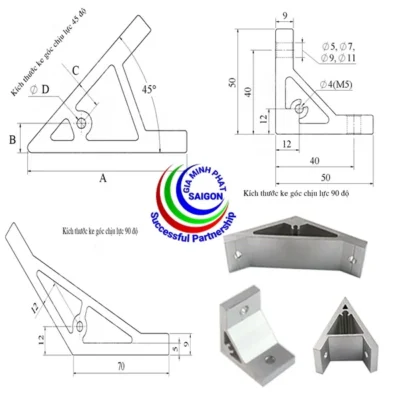

Tên gọi “Ke góc chịu lực 40×40” bao gồm nhiều mẫu hàng. Ke góc chịu lực 40×40, đồng thời có các mã ke chịu lực cho nhôm 40×40 theo góc 45°, 90° và 135°. Khách hàng cần chọn đúng góc, đúng kiểu rãnh và đúng mã ke trước khi xác định số lượng.

Thông số kỹ thuật ke góc chịu lực 40×40

• Hệ thanh phù hợp: Nhôm định hình 40×40 có rãnh tương thích.
• Góc liên kết: Theo từng sản phẩm; phổ biến là 90° cho khung vuông, ngoài ra có mẫu dành cho góc khác.
• Cấu tạo: Có các mặt tựa lên thanh và lỗ bắt bulông; hình dạng ke thay đổi theo thiết kế.
• Vật liệu, hoàn thiện: Cần kiểm tra theo mã hàng thực tế.
• Vị trí bắt vít: Số lượng lỗ và khoảng cách lỗ phụ thuộc từng loại ke.
• Chi tiết lắp đặt: Bulông cùng đai ốc T hoặc con trượt đúng với rãnh nhôm.

“Chịu lực” không phải một thông số tải thống nhất cho mọi mẫu ke 40×40. Khi dùng ở mối nối chính, cần kiểm tra dữ liệu kỹ thuật của ke và khả năng làm việc của cả thanh, vít, đai ốc.

Đặc điểm nổi bật

Dành cho vị trí cần kiểm soát mối nối kỹ hơn: Ở góc giữa cột và dầm đỡ, Ke góc chịu lực 40×40 phải giữ đúng vị trí trong khi tải được truyền qua điểm liên kết. Người thiết kế cần xác định hướng lực và mặt thanh dùng để bắt ke trước khi lập bản vẽ lắp.

Hỗ trợ khung có thanh giằng xiên: Với kết cấu cần thanh giằng theo góc khác 90°, có thể chọn mã Ke góc chịu lực 40×40 có góc tương ứng. Điều này tránh việc khoan sửa ke hoặc buộc thanh vào một vị trí không đúng thiết kế.

Cho phép bố trí phụ kiện theo mức độ sử dụng: Nút nối ở chân khung, tầng đặt máy và khung che có thể dùng những phương án khác nhau. Việc chọn Ke góc chịu lực 40×40 theo từng vị trí giúp bản vẽ thể hiện rõ chỗ nào cần gia cường, chỗ nào chủ yếu định vị chi tiết.

Có thể kiểm tra trong quá trình bảo trì: Nếu đặt Ke góc chịu lực 40×40 ở mặt dễ tiếp cận, kỹ thuật viên có thể quan sát ke và kiểm tra độ chặt của bộ vít sau thời gian vận hành. Nên tránh để điểm cần kiểm tra nằm hoàn toàn sau tấm che cố định.

Ứng dụng thực tế

Ke góc chịu lực 40×40 có thể dùng tại khung máy tự động hóa, bàn thao tác, giá đặt thiết bị, kệ kỹ thuật và khung băng tải sử dụng profile hệ 40. Chẳng hạn, trong bàn máy, ke 90° có thể nối thanh đỡ mặt bàn với chân; các thanh giằng theo góc khác cần được chọn ke đúng hình học.

Với trạm máy có cụm thiết bị chuyển động, lực tác động lên khung có thể thay đổi theo chu kỳ. Ngoài ke, cần xem xét thanh giằng, bản mã và cách cố định chân máy. Nếu không có thông số tải của mối nối, không nên tự gán một mức chịu lực chỉ dựa vào tên sản phẩm.

So sánh với các kích thước liên quan

Ke góc 40×40 thông thường có thể phù hợp cho mối nối đáp ứng yêu cầu của mẫu ke đó. Ke góc chịu lực 40×40 được xem xét cho vị trí cần phụ kiện có cấu tạo hoặc thông số phù hợp hơn với tải thiết kế. Muốn so sánh hai loại, cần đối chiếu dữ liệu của đúng mã hàng.

Ke chịu lực 30×30 dành cho hệ thanh nhỏ hơn; ke chịu lực 45×45 thuộc hệ khác. Với nhôm 40×80, một số mối nối trên mặt cạnh 40 mm có thể dùng ke hệ 40 nếu rãnh và bản vẽ cho phép; mối nối trên mặt dài cần được kiểm tra riêng.

Phụ kiện và tư vấn báo giá

Bộ lắp đặt gồm ke chịu lực, bulông, đai ốc rãnh hoặc con trượt đồng bộ. Tùy thiết kế, có thể thêm bản mã hoặc thanh giằng. Khi đặt hàng, nên phân loại số lượng theo góc nối và vị trí chịu tải.

Để nhận báo giá ke góc chịu lực 40×40, quý khách liên hệ Zalo 0963.192819. Vui lòng gửi bản vẽ khung, hình mặt cắt nhôm và thông tin sử dụng để được đề xuất mẫu ke cùng bộ vít phù hợp.
