Ke góc chịu lực 60×60

Ke góc chịu lực 60×60 – Liên kết cột và dầm trong khung nhôm hệ 60

Khi một dầm đỡ thiết bị gặp cột nhôm 60×60, góc nối phải giữ đúng vị trí trong cả lúc lắp ráp lẫn khi máy hoạt động. Ke góc chịu lực 60×60 là phụ kiện được cân nhắc cho điểm giao này, kết hợp với bulông và đai ốc rãnh để nối các thanh theo góc thiết kế.

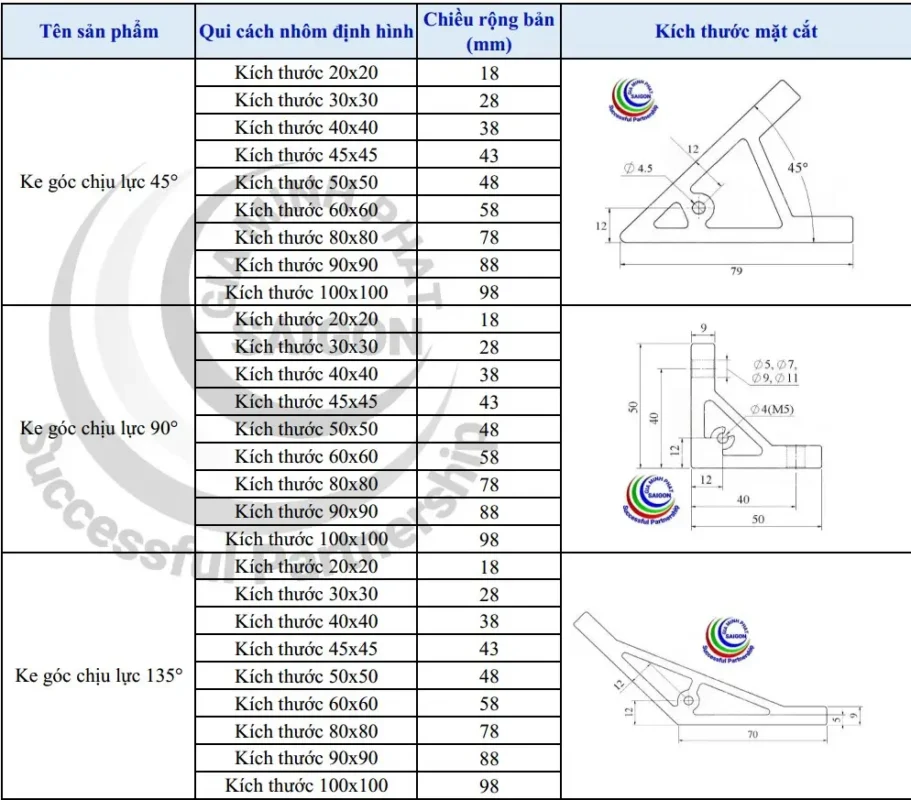

Mẫu Ke góc chịu lực 60×60 và các mã ke chịu lực cho nhôm 60×60 theo góc 45°, 90°, 135°. Vì vậy, tên “Ke góc chịu lực 60×60” mới xác định hệ thanh dự kiến sử dụng; cần chọn thêm kiểu ke và góc nối phù hợp với bản vẽ.

Thông số kỹ thuật ke góc chịu lực 60×60

• Profile sử dụng: Thanh nhôm định hình 60×60 có rãnh tương thích.
• Góc liên kết: Tùy mã sản phẩm; góc 90° dùng cho nhiều kết cấu vuông, các góc khác phục vụ thiết kế riêng.
• Hình dạng: Gồm những mặt tiếp xúc với profile và vị trí để bắt vít; cần xem bản vẽ từng loại.
• Vật liệu và lớp hoàn thiện: Theo quy cách của mẫu ke được cung cấp.
• Lỗ bắt: Số lượng, đường kính và khoảng cách lỗ khác nhau giữa các mã.
• Phụ kiện siết nối: Bulông, đai ốc T hoặc con trượt phù hợp với rãnh và lỗ trên ke.

Khi đặt ke cho nút nối chịu tải, nên yêu cầu thông tin kỹ thuật của đúng sản phẩm. Khả năng chịu lực phụ thuộc cả số điểm bắt, loại bulông, thanh nhôm và hướng truyền tải; không có một mức tải chung cho mọi ke góc chịu lực 60×60.

Đặc điểm nổi bật

Phù hợp để thiết kế nút nối theo đường truyền lực: Tải từ thiết bị đi qua thanh đỡ, góc nối, cột rồi xuống chân khung. Xác định đường truyền lực này giúp chọn vị trí ke góc chịu lực 60×60 và quyết định có cần thêm giằng hoặc bản mã hay không.

Cho phép bố trí thanh theo nhiều hướng: Cột 60×60 có thể tiếp nhận dầm ngang ở một mặt và thanh giằng ở mặt khác. Ke phải được sắp xếp để các bộ vít không cản nhau và vẫn có chỗ đưa dụng cụ vào siết.

Hỗ trợ lắp đặt theo từng giai đoạn: Có thể dựng cột, gá dầm, căn cao độ thiết bị rồi hoàn thiện các liên kết. Với khung nhiều tầng, cần kiểm tra độ vuông và độ ổn định của tầng dưới trước khi lắp tầng trên.

Thuận tiện khi cần kiểm tra nút chính: Góc nối tại chân, tầng đỡ máy hoặc khu vực có rung nên được bố trí để tiếp cận khi bảo trì. Nếu tấm che sẽ che kín ke góc chịu lực 60×60, cần tính sẵn cách tháo tấm để kiểm tra.

Ứng dụng thực tế

Ke góc chịu lực 60×60 có thể được sử dụng trong khung đặt máy, trạm lắp ráp, giá thiết bị nhiều tầng và kết cấu đỡ băng tải dùng nhôm hệ 60. Ví dụ, ở trạm có cụm máy đặt trên tầng cao, ke nối thanh đỡ với cột, trong khi thanh giằng giúp hạn chế chuyển động ngang của cả khung.

Với khung bảo vệ có cửa lớn, góc gần bản lề có thể chịu lực thay đổi khi cửa đóng mở. Ở máy gây rung, việc chọn ke cần đi cùng phương án kiểm tra độ chặt của mối ghép trong quá trình sử dụng.

So sánh với các kích thước liên quan

Ke góc 60×60 thông thường có thể đáp ứng những điểm nối phù hợp với quy cách của nó. Ke góc chịu lực 60×60 được cân nhắc khi thiết kế yêu cầu mẫu phụ kiện khác cho nút chịu tải. Sự khác biệt về tải phải dựa trên dữ liệu của từng mã ke, không chỉ qua tên gọi.

Ke chịu lực 40×40 và 80×80 được thiết kế cho các hệ profile khác. Với thanh 30×60, một số phụ kiện có thể dùng chung ở vị trí nhất định, nhưng phải kiểm tra mặt rãnh, kích thước ke và bản vẽ mối nối trước khi thay thế.

Phụ kiện và tư vấn báo giá

Một nút nối cần ke chịu lực, bulông và đai ốc rãnh hoặc con trượt đúng quy cách. Thanh giằng, bản mã hay chân đế được chọn theo kết cấu tổng thể. Khi báo số lượng, nên phân biệt các góc 45°, 90° và 135° nếu khung sử dụng nhiều kiểu nối.

Quý khách cần tư vấn hoặc nhận báo giá ke góc chịu lực 60×60 vui lòng liên hệ Zalo 0963.192819. Hãy gửi bản vẽ, mã profile, số lượng góc và điều kiện sử dụng để được đề xuất phụ kiện phù hợp.
