Nhôm định hình 50×50

Nhôm định hình 50×50 – Profile vuông cho khung máy và giá đỡ thiết bị

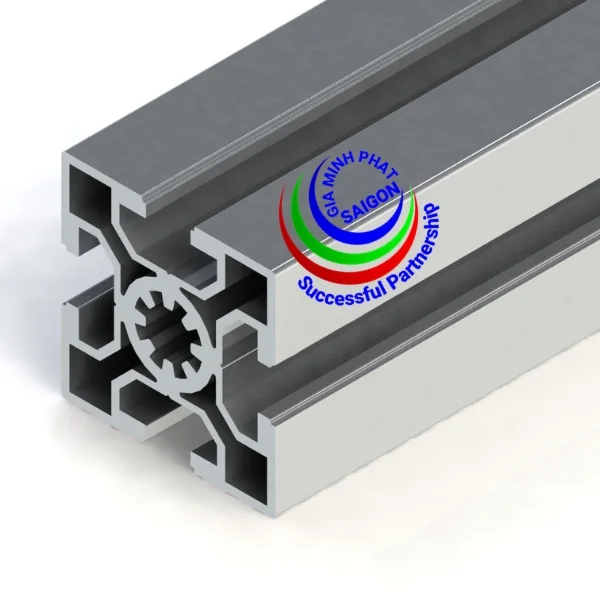

Nhôm định hình 50×50 là thanh nhôm công nghiệp có mặt cắt vuông, kích thước mỗi cạnh 50 mm. Thanh thường được chọn khi thiết kế cần một bộ khung có kích thước mặt cắt lớn hơn các dòng 30×30, 40×40 hoặc 45×45, đồng thời vẫn muốn lắp ráp các bộ phận bằng phụ kiện cơ khí.

Trong thực tế, nhôm định hình 50×50 có thể đảm nhiệm nhiều vai trò trong cùng một hệ thống: làm chân khung, thanh ngang, cột đỡ hoặc vị trí gắn cụm thiết bị. Tùy mẫu sản phẩm, rãnh trên thân thanh cho phép bổ sung chi tiết mà không phải tạo một bộ khung mới mỗi khi thay đổi cách bố trí máy.

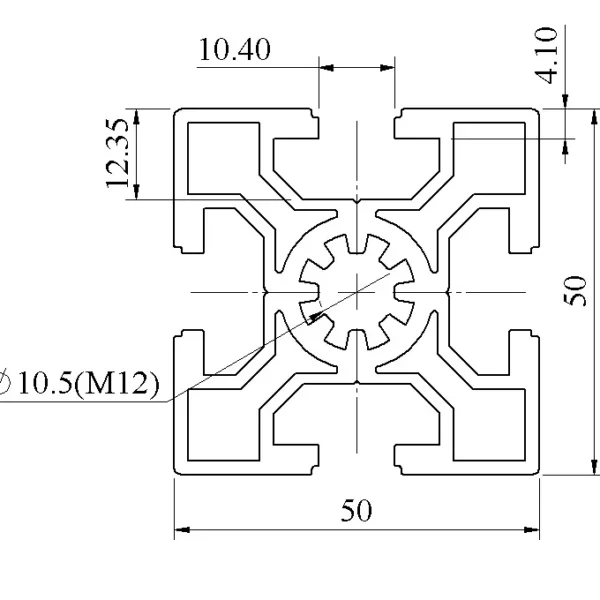

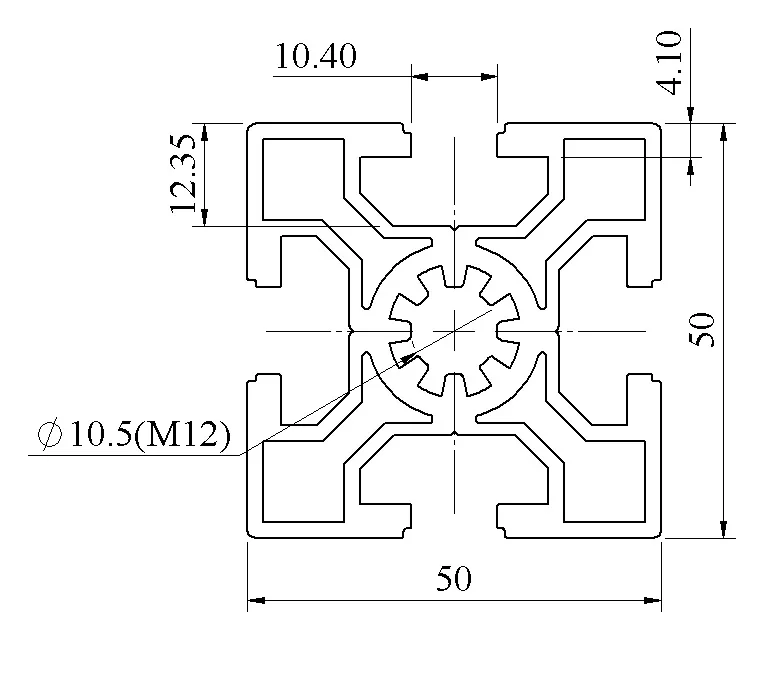

Thông số kỹ thuật nhôm định hình 50×50

• Kích thước mặt cắt: 50 x 50 mm.
• Hình dạng: Tiết diện vuông; cấu tạo và vị trí rãnh phụ thuộc từng mẫu.
• Kết cấu bên trong: Có khoang rỗng và các vách nhôm được bố trí theo khuôn đùn.
• Chất liệu: Hợp kim nhôm công nghiệp A6063-T5.
• Bề mặt: Được anodized; màu bạc tự nhiên là lựa chọn phổ biến.
• Chiều dài: Cắt theo kích thước cần lắp, có thể gia công thêm theo bản vẽ.
• Kiểu ghép nối: Dùng ke, bản mã, bulông và phụ kiện tương thích với rãnh hoặc đầu thanh.

Kích thước nhôm định hình 50×50 không cho biết chính xác thanh nặng bao nhiêu hay chịu được tải nào. Độ dày thành, trọng lượng mỗi mét, kích thước rãnh và thông số độ cứng có thể thay đổi theo series. Cần kiểm tra tài liệu kỹ thuật của đúng sản phẩm nếu thanh được dùng tại vị trí chịu lực quan trọng.

Đặc điểm nổi bật

Tạo nền khung có tiết diện đồng nhất: Khi sử dụng nhôm định hình 50×50 cho các cột và thanh viền chính, người thiết kế dễ xác định kích thước bao ngoài, vị trí mặt bàn và khoảng hở dành cho tấm ốp. Những phần khung phụ có thể được chọn riêng theo yêu cầu tải.

Có thể lắp thiết bị trên nhiều mặt: Tùy cấu hình rãnh của sản phẩm, các mặt thanh có thể được dùng để gắn tấm chắn, máng dây, gá đỡ hoặc cụm điều khiển. Khi thiết kế, nên xác định trước hướng mở cửa và khoảng trống cần thiết cho việc bảo trì.

Phù hợp với khung lắp ghép theo kích thước riêng: Từng thanh được cắt theo danh sách vật tư và kết nối tại vị trí dự kiến. Khung có thể được lắp thử, căn chỉnh độ vuông góc rồi hoàn thiện các chi tiết bao che.

Dễ thay thế theo từng bộ phận: Khi cần sửa đổi một cạnh khung hoặc thay đổi chiều cao thiết bị, có thể xem xét gia công lại thanh liên quan. Khả năng tận dụng các chi tiết cũ phụ thuộc vào thiết kế mối nối và tình trạng thực tế của khung.

Ứng dụng thực tế

Nhôm định hình 50×50 có thể dùng để dựng khung đặt máy, bàn thao tác, trạm kiểm tra chất lượng và giá lắp thiết bị sản xuất. Trong một trạm thao tác, thanh có thể làm chân bàn và khung bao; các mặt rãnh được dành cho máng dây, đèn hoặc bộ phận điều khiển.

Với vách bảo vệ máy, nhôm định hình 50×50 tạo phần khung để gắn lưới, mica hoặc polycarbonate. Thanh cũng được sử dụng trong kệ kỹ thuật và hệ khung mô-đun cần bổ sung tầng, cửa hoặc tấm che. Tải trọng của thiết bị, kích thước nhịp và lực phát sinh khi vận hành phải được xét khi bố trí thanh giằng và chọn kiểu liên kết.

So sánh với các kích thước liên quan

Nhôm định hình 40×40 chiếm ít không gian lắp đặt hơn và có thể phù hợp với những bộ khung gọn. Nhôm 45×45 là lựa chọn khác nếu thiết kế sử dụng hệ kích thước 45 mm. Nhôm định hình 50×50 có kích thước ngoài lớn hơn hai loại trên, thích hợp khi mặt bằng và bản vẽ cho phép dùng khung rộng 50 mm.

Nếu cần một thanh làm dầm có chiều cao lớn hơn chiều rộng, nên cân nhắc profile chữ nhật thay vì mặc định sử dụng nhôm định hình 50×50. Khi so sánh các phương án, cần xét bản vẽ tiết diện, độ dài thanh, tải và độ chắc của mối nối.

Phụ kiện và tư vấn báo giá

Các phụ kiện có thể gồm ke góc, bản mã, đai ốc rãnh, con trượt, bulông, chân tăng chỉnh, bánh xe và nắp bịt đầu thanh. Trước khi đặt mua, cần kiểm tra series và kích thước rãnh để chọn bộ phụ kiện đồng bộ.

Quý khách cần tư vấn hoặc nhận báo giá nhôm định hình 50×50 vui lòng liên hệ Zalo 0963.192819. Hãy gửi số lượng, chiều dài cần cắt, yêu cầu gia công và bản vẽ nếu có để được đề xuất quy cách phù hợp với bộ khung dự kiến.
