Nhôm định hình 40×40

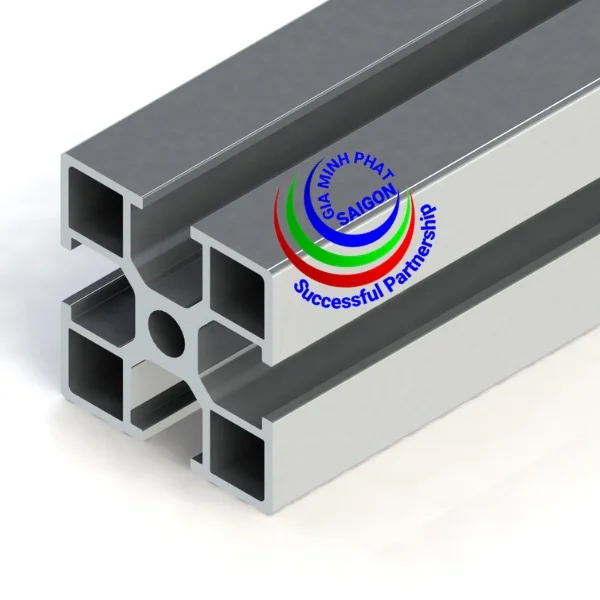

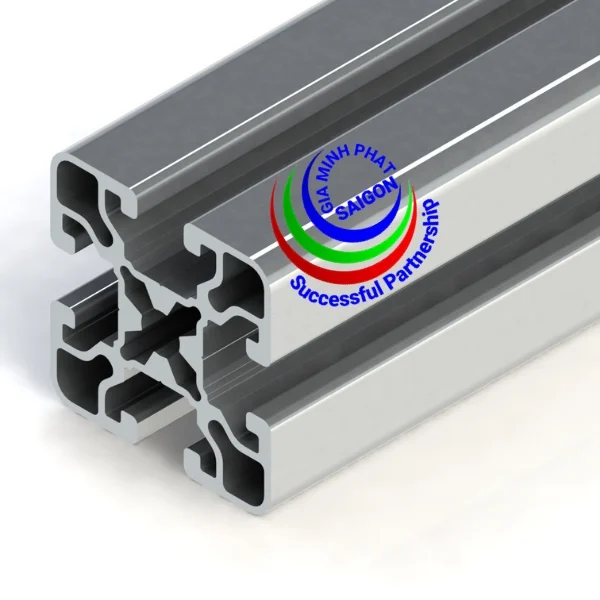

Nhôm định hình 40×40 – Thanh khung vuông cho máy móc và hệ thống sản xuất

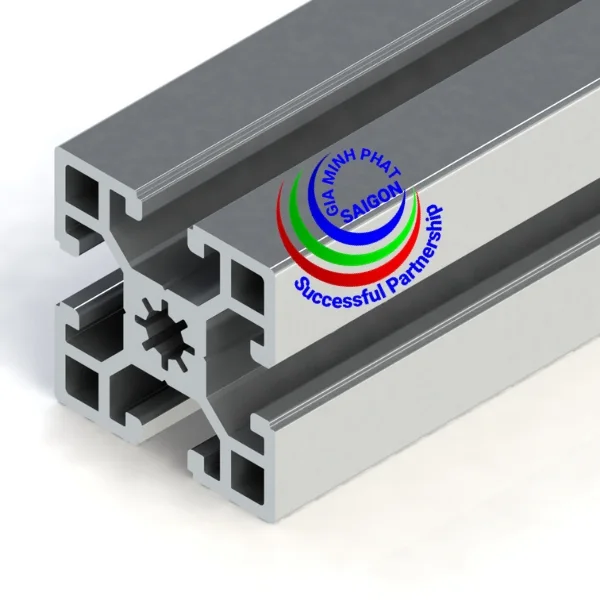

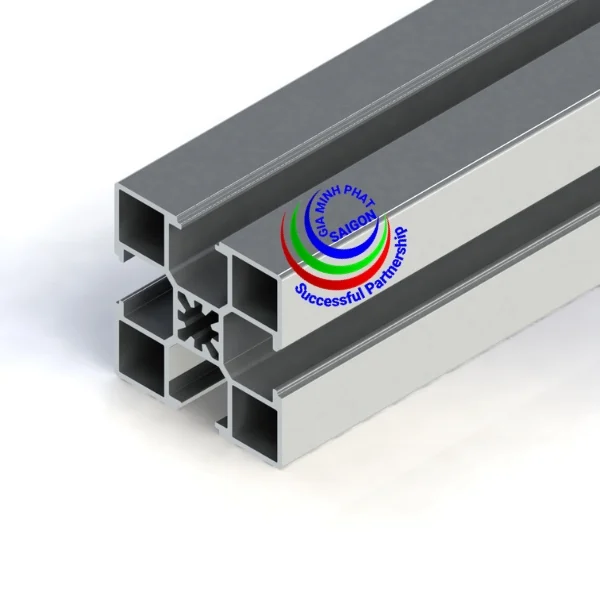

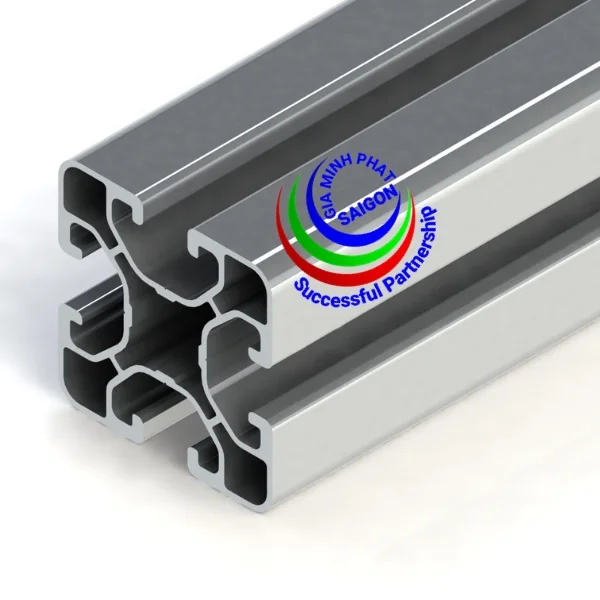

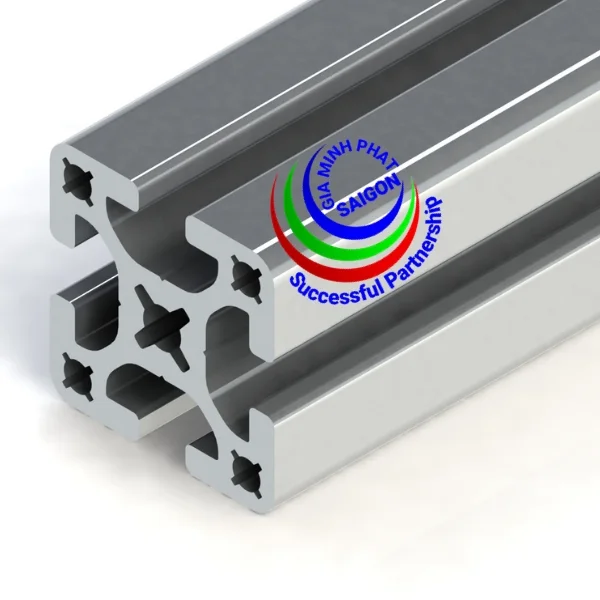

Một bộ khung máy thường cần nhiều điểm để bắt thiết bị: mặt trước lắp tấm che, mặt bên gắn cảm biến, phía trên đỡ cụm vận hành. Nhôm định hình 40×40 phù hợp với cách bố trí này nhờ tiết diện vuông 40 x 40 mm và hệ rãnh lắp ghép dọc thân thanh.

Nhôm định hình 40×40 có thể làm thanh đứng, thanh ngang hoặc cột góc trong nhiều kiểu khung. Kích thước hai cạnh bằng nhau giúp người thiết kế dễ xoay hướng lắp, sắp xếp các mặt khung và dùng chung một quy cách thanh cho nhiều vị trí.

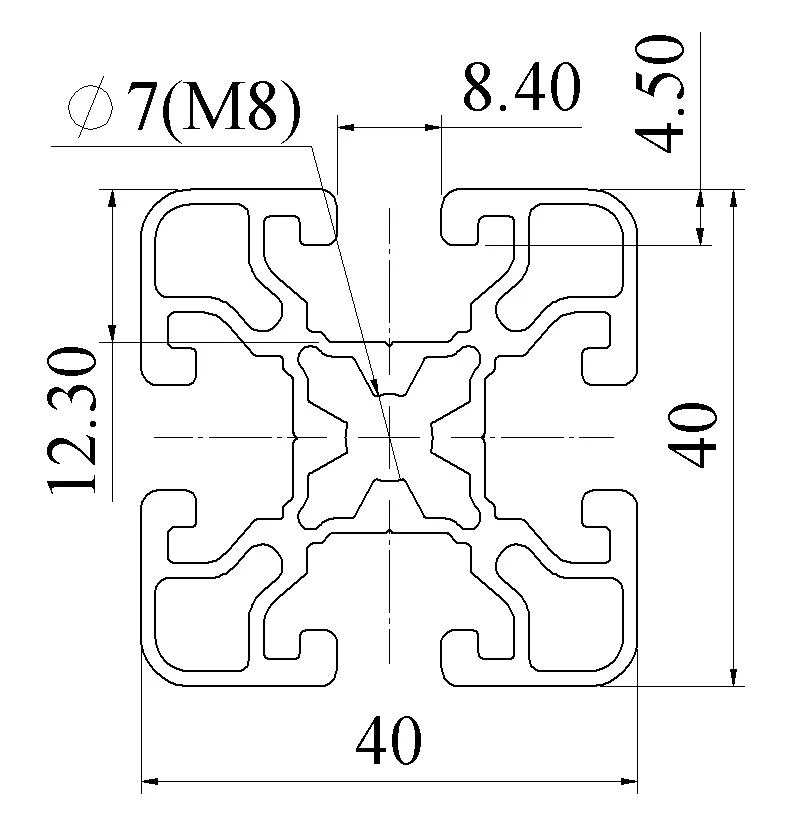

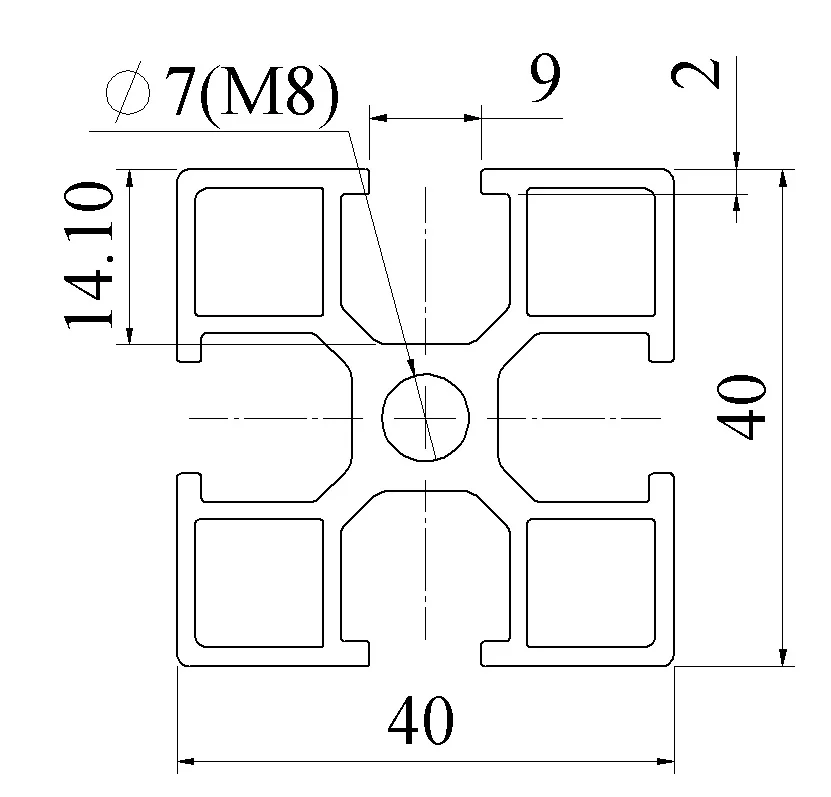

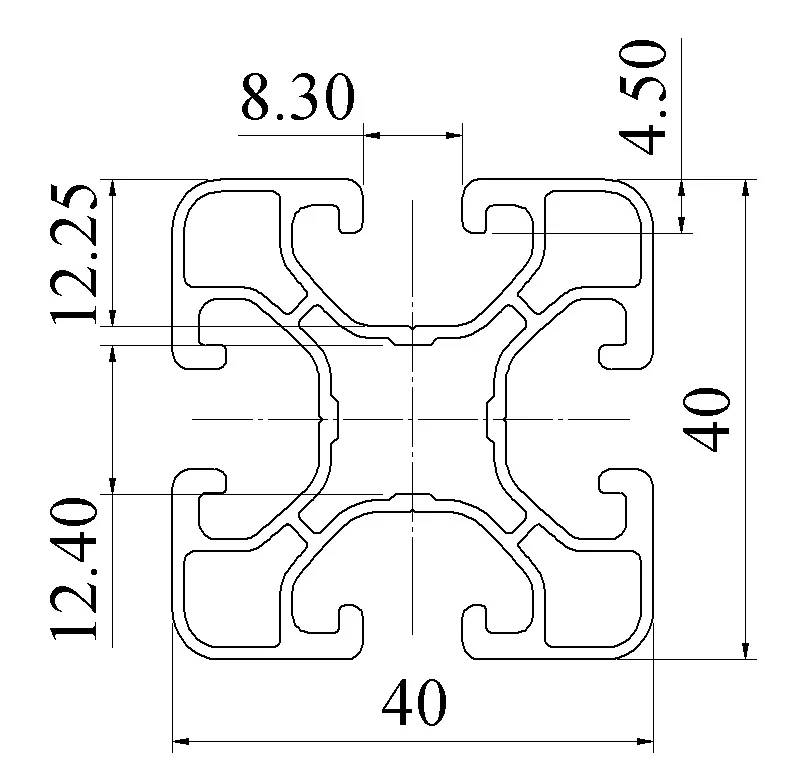

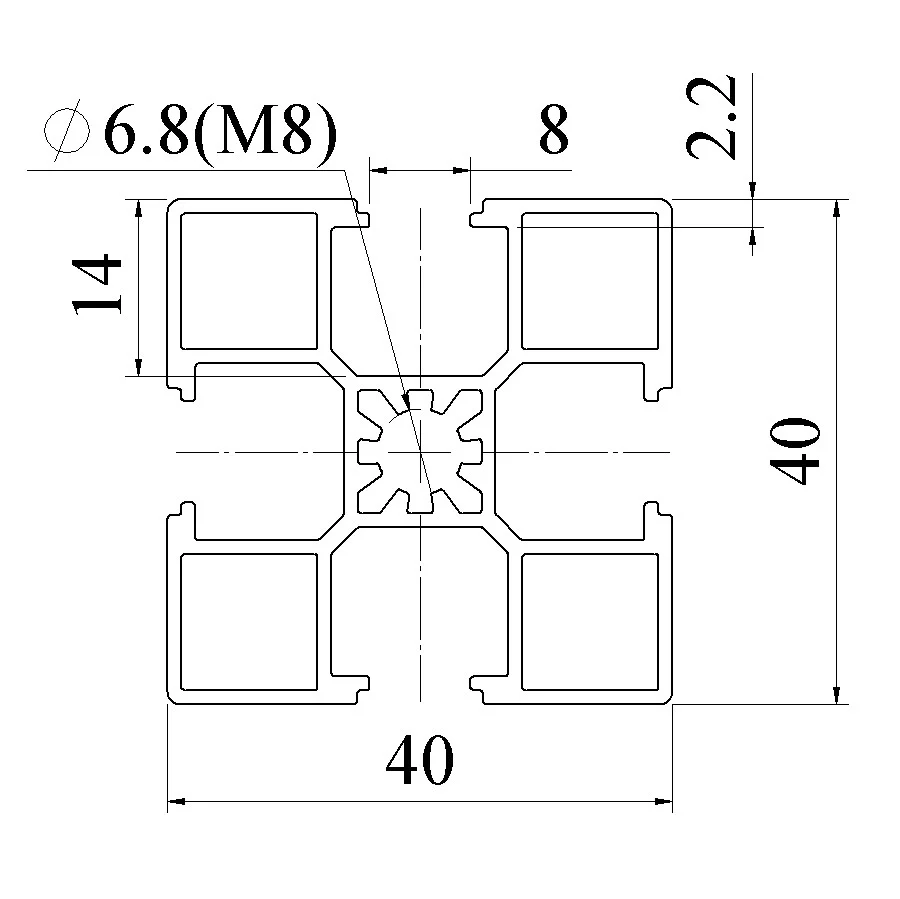

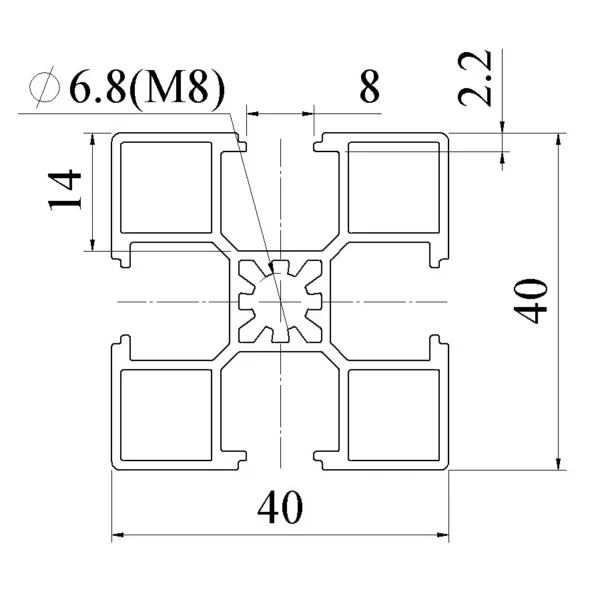

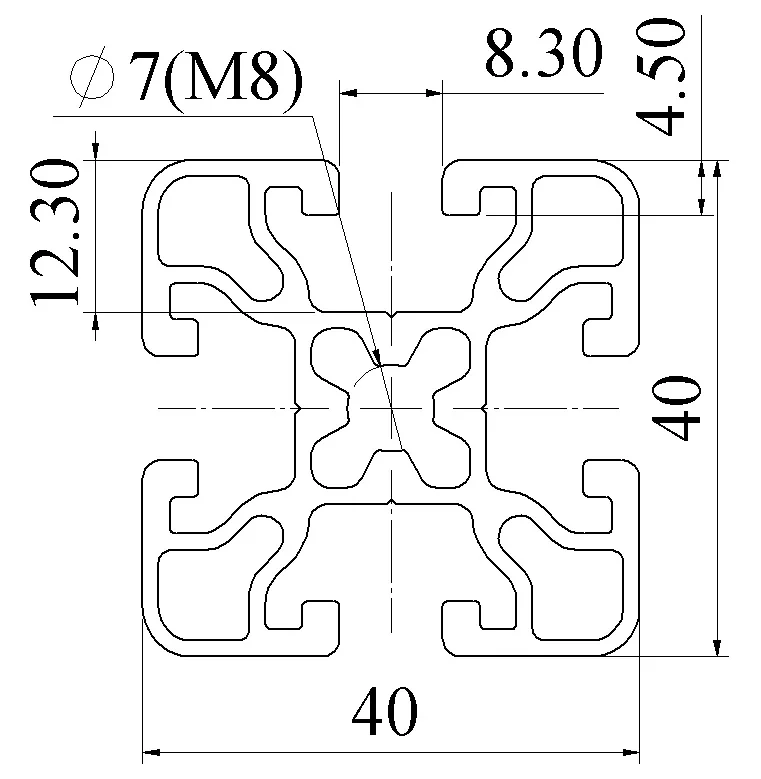

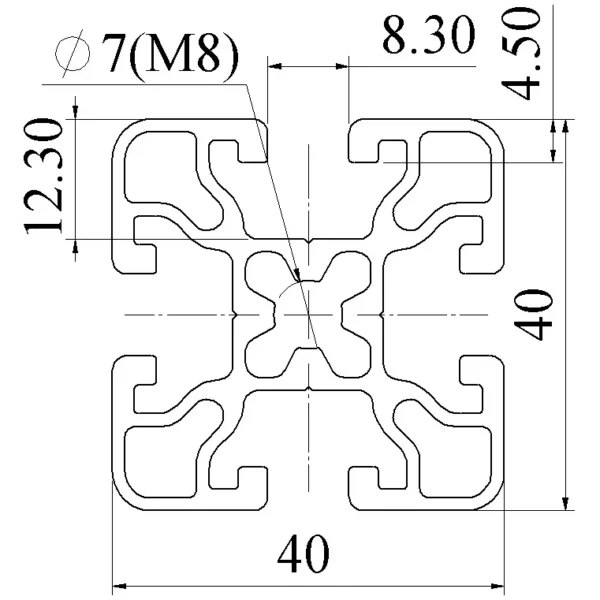

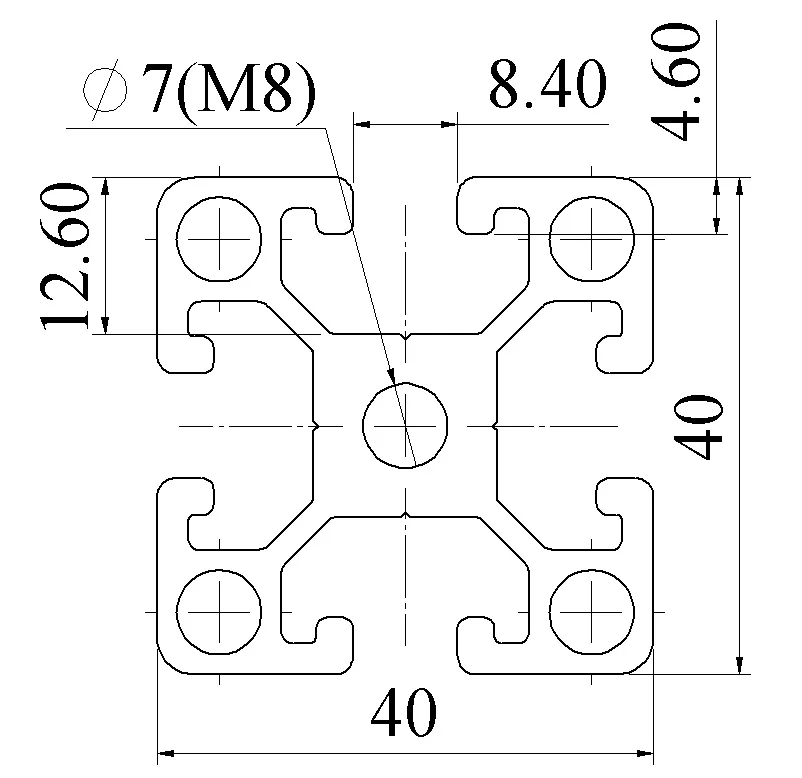

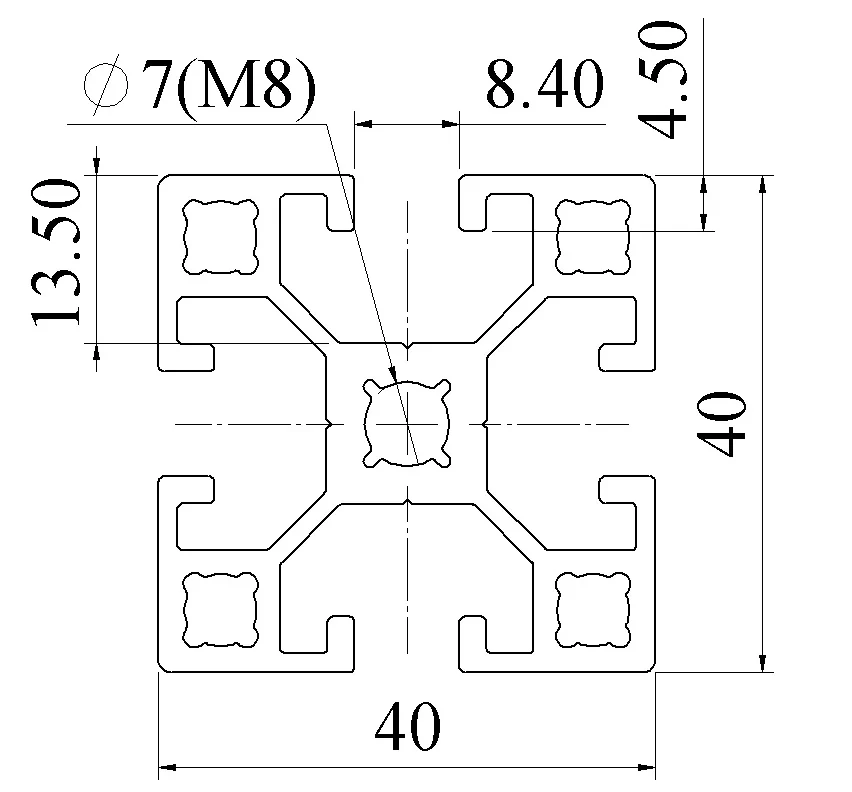

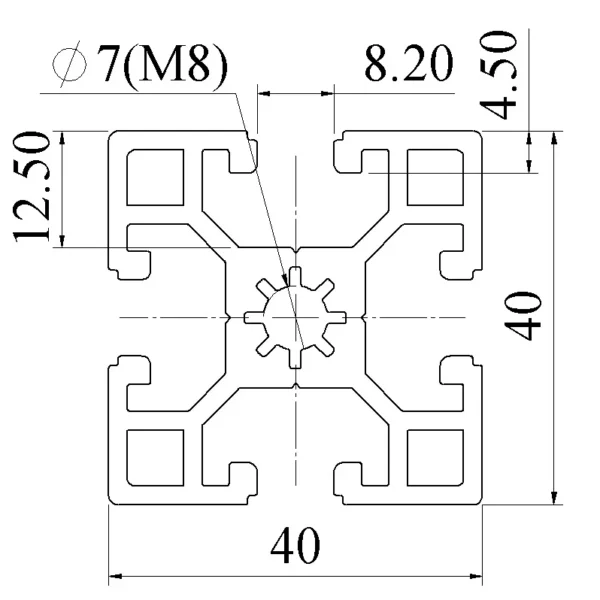

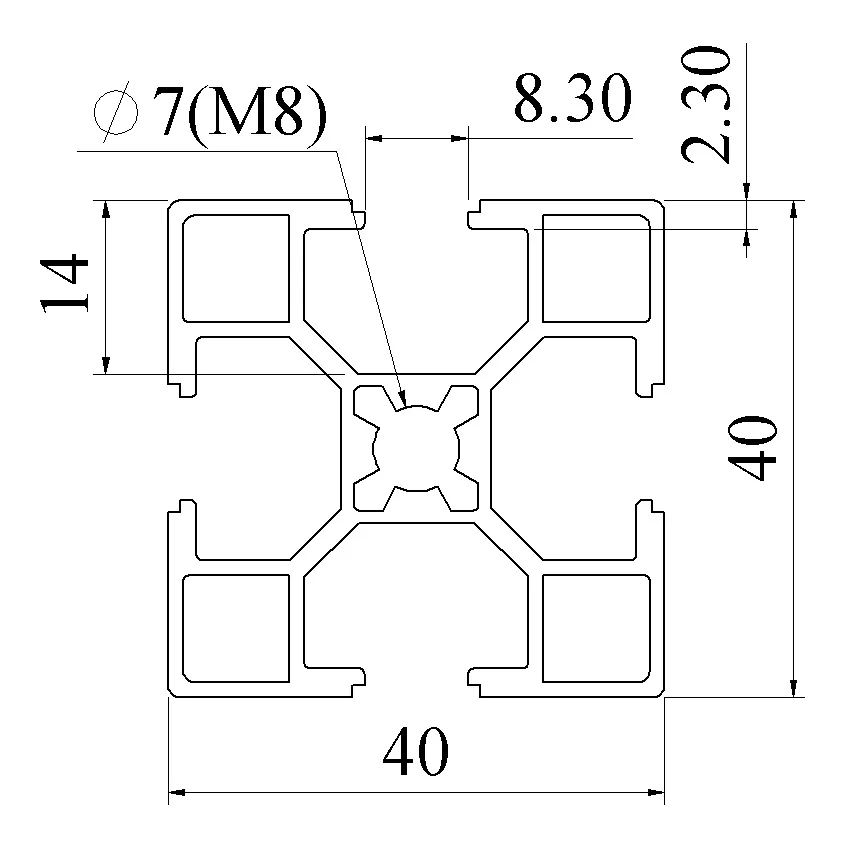

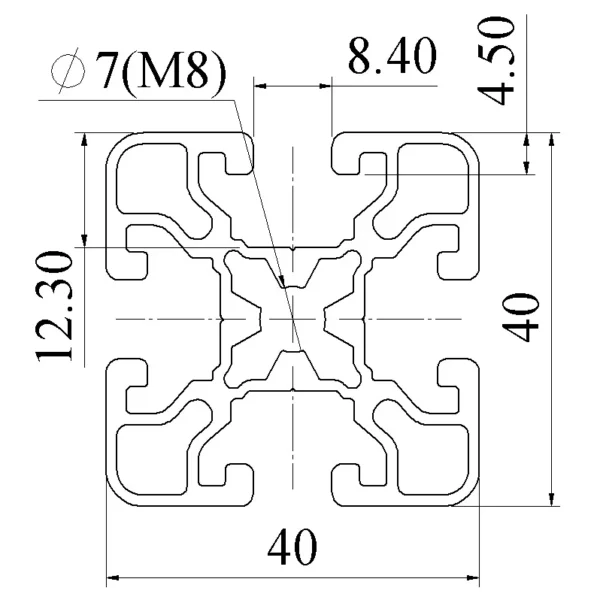

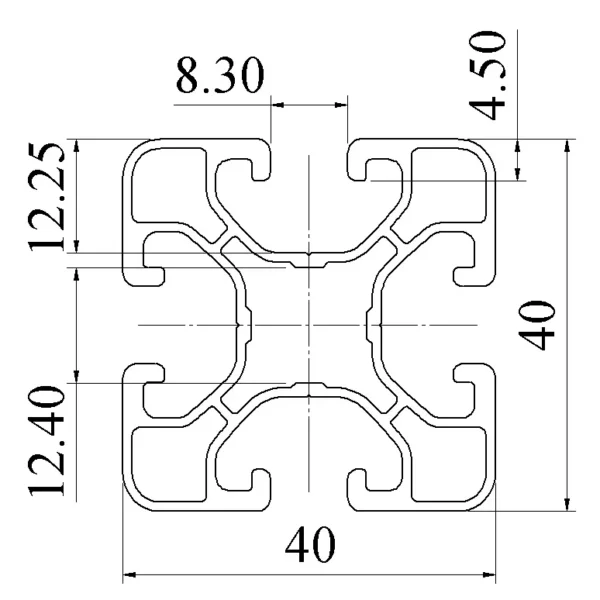

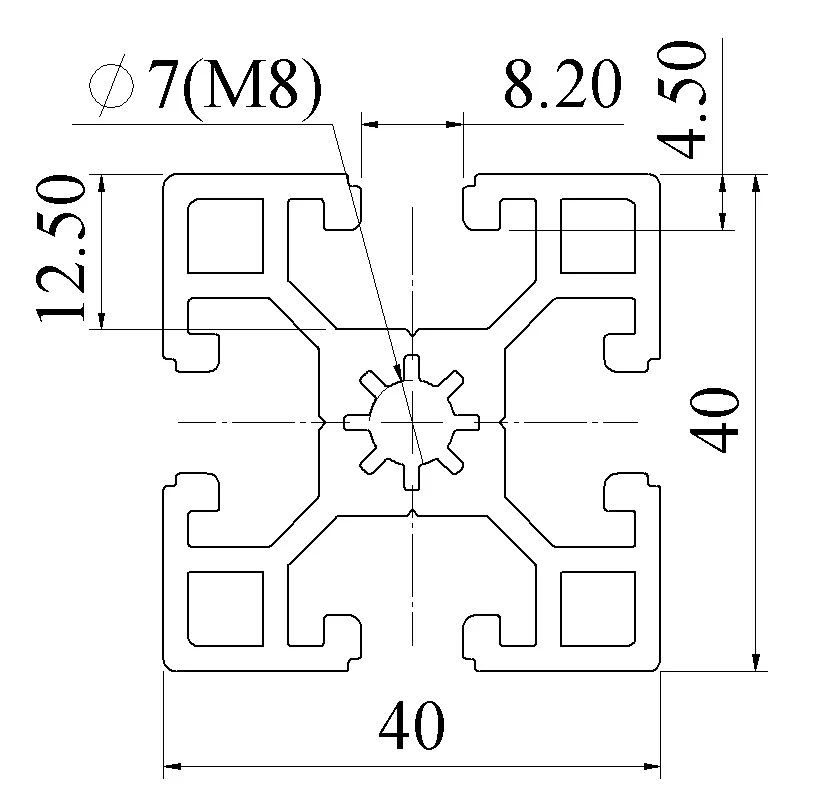

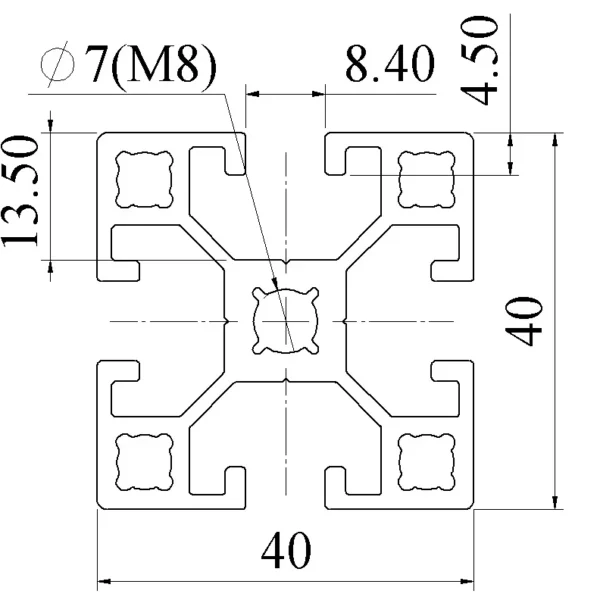

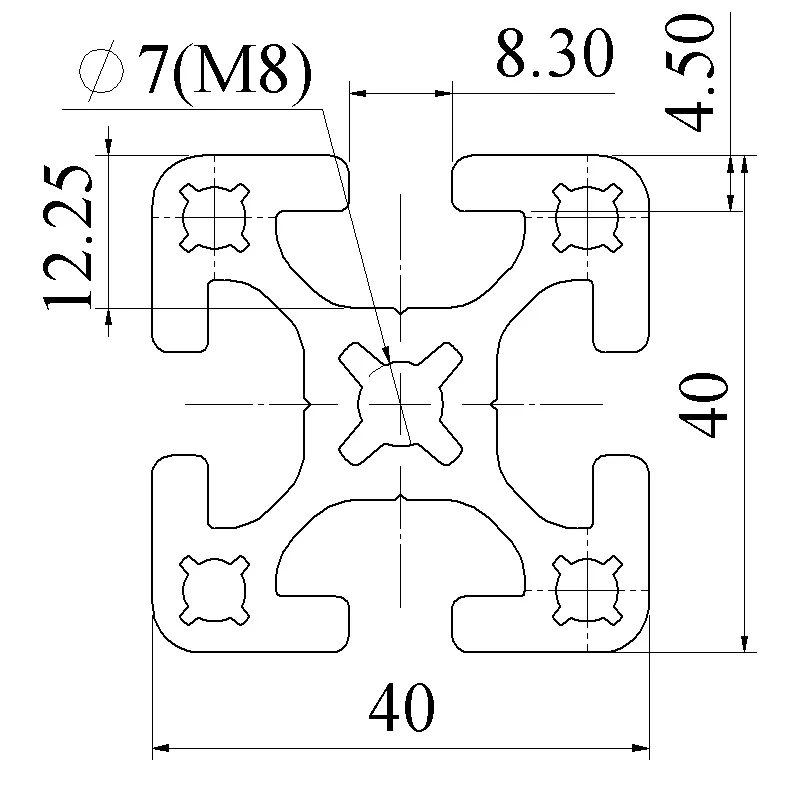

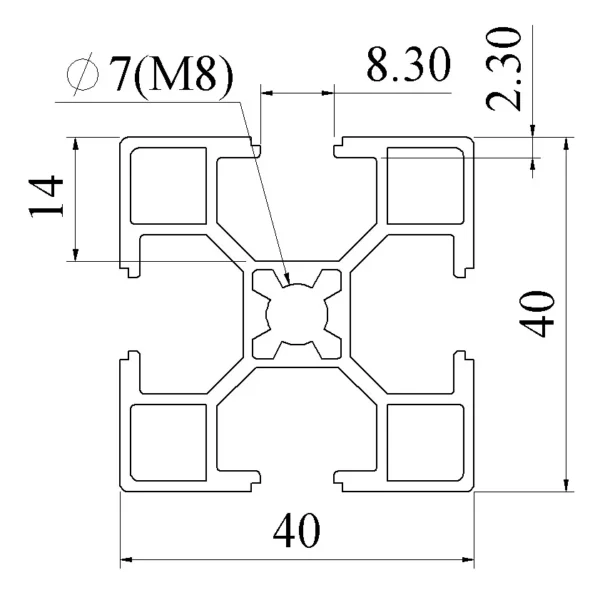

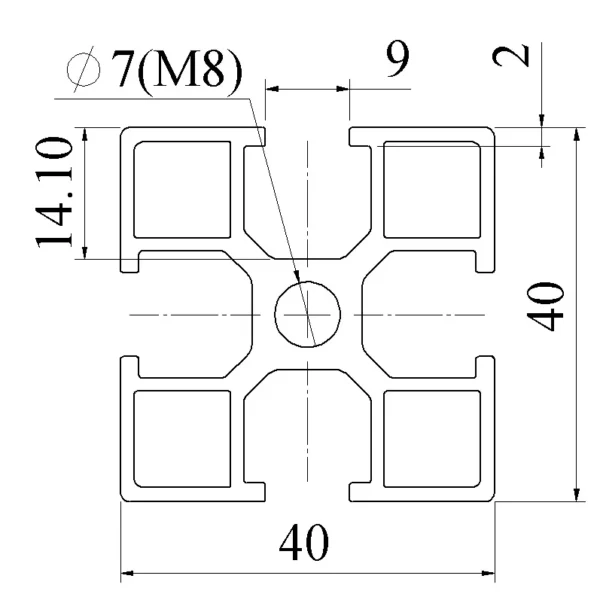

Thông số kỹ thuật nhôm định hình 40×40

• Kích thước ngoài: Nhôm định hình 40×40 mm.
• Dạng tiết diện: Hình vuông, có rãnh lắp phụ kiện trên các mặt theo thiết kế của từng mẫu.
• Cấu trúc bên trong: Gồm các vách nhôm và khoang rỗng; hình dạng, độ dày thay đổi theo khuôn sản xuất.
• Vật liệu: Hợp kim nhôm công nghiệp A6063-T5.
• Bề mặt: Được anodized; màu bạc tự nhiên là lựa chọn phổ biến.
• Chiều dài: Cung cấp theo quy cách hoặc cắt, gia công theo yêu cầu.
• Liên kết: Bulông, đai ốc rãnh (Con trượt), ke góc, ke chìm, mặt bích và phụ kiện tương thích.

Nhôm định hình 40×40 có thể có nhiều series và kiểu rãnh. Trọng lượng mỗi mét, bề dày vách và khả năng chịu lực vì thế không cố định cho tất cả sản phẩm. Với bộ khung đặt máy nặng hoặc chịu rung, cần kiểm tra dữ liệu kỹ thuật của đúng thanh nhôm trước khi chốt thiết kế.

Đặc điểm nổi bật

Thuận tiện để bố trí khung vuông góc: Bốn cạnh có cùng kích thước giúp việc xác định vị trí thanh, tấm ốp và phụ kiện tại các góc khung rõ ràng hơn. Người thiết kế có thể dùng profile 40×40 cho nhiều thanh đứng và thanh ngang trong cùng một cụm máy.

Nhiều vị trí bắt chi tiết: Hệ rãnh cho phép lắp thanh giằng, giá cảm biến, tay nắm, bản lề hoặc tấm chắn ở các mặt cần sử dụng. Vị trí phụ kiện có thể được điều chỉnh khi bố cục thiết bị thay đổi.

Phù hợp với kết cấu cần mở rộng: Một khung ban đầu có thể được tính toán sẵn để bổ sung tầng kệ, cửa bảo vệ hoặc cụm thiết bị phụ. Khi mở rộng, cần kiểm tra lại tải trên các thanh và độ chắc của điểm nối.

Bề mặt gọn, dễ hoàn thiện: Profile nhôm anodized tạo đường nét đồng đều cho khung máy. Các đầu thanh có thể lắp nắp bịt để hoàn thiện phần mép lộ ra ngoài.

Ứng dụng thực tế

Trong máy tự động hóa, nhôm định hình 40×40 thường được dùng làm cột khung, thanh viền và giá lắp thiết bị. Với bàn thao tác công nghiệp, thanh có thể tạo bộ chân và khung đỡ mặt bàn; kích thước bàn và tải dự kiến sẽ quyết định cách bố trí thêm thanh giằng.

Sản phẩm còn được dùng để dựng tủ máy, giá chứa linh kiện, khung bảo vệ và trạm kiểm tra sản phẩm. Khi làm khung bảo vệ, nhôm định hình 40×40 có thể kết hợp với lưới, mica hoặc polycarbonate. Vị trí cửa, bản lề và tấm chắn cần được tính ngay từ bản vẽ để thuận tiện cho vận hành, bảo trì.

So sánh với các kích thước liên quan

Nhôm định hình 30×30 có tiết diện nhỏ hơn, thích hợp khi cần tiết kiệm không gian và tải thiết kế cho phép. Nhôm định hình 40×40 tạo khung với bề rộng 40 mm theo cả hai phương, phù hợp với những cụm máy cần nhiều vị trí lắp phụ kiện. Nếu bộ khung cần dầm có chiều cao lớn hơn theo một hướng, có thể cân nhắc nhôm định hình 40×80.

Mỗi kích thước phục vụ một cách bố trí khác nhau. Việc lựa chọn cần xét tải trọng, chiều dài các thanh, số lượng thanh giằng và cấu tạo mối nối, bên cạnh diện tích lắp đặt.

Phụ kiện và tư vấn báo giá

Nhôm định hình 40×40 có thể kết hợp với ke góc, bản mã, đai ốc T, con trượt rãnh, bulông, chân tăng chỉnh, bánh xe, bản lề và nắp bịt đầu thanh. Trước khi đặt mua, cần xác nhận loại rãnh và series để chọn phụ kiện lắp vừa với profile.

Để được tư vấn quy cách nhôm định hình 40×40 và báo giá, quý khách liên hệ Zalo 0963.192819. Vui lòng gửi kích thước cần cắt, số lượng thanh, yêu cầu gia công và bản vẽ khung nếu có. Thông tin càng cụ thể, phương án lựa chọn thanh nhôm và phụ kiện càng sát nhu cầu sử dụng.
