Nhôm định hình 80×80

Nhôm định hình 80×80 – Profile vuông cho khung máy kích thước lớn

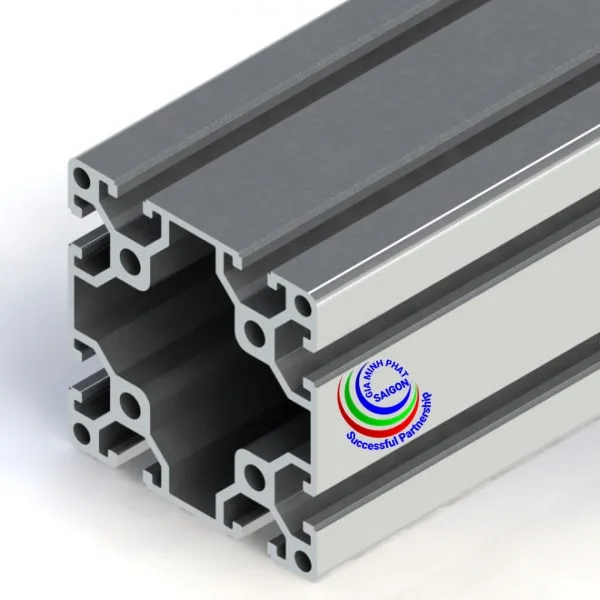

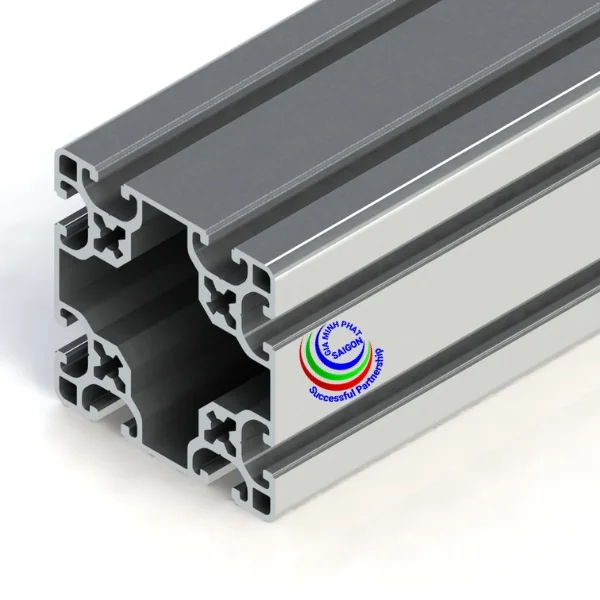

Nhôm định hình 80×80 là thanh nhôm công nghiệp có tiết diện vuông, mỗi cạnh rộng 80 mm. Kích thước này thường được cân nhắc cho cột, chân đỡ và các thanh chính của bộ khung có không gian lắp đặt rộng. Rãnh dọc trên profile tạo vị trí liên kết với thanh nhôm khác hoặc gắn các bộ phận của máy.

Ở một hệ khung lớn, chọn thanh chính là bước quan trọng nhưng chưa đủ để quyết định độ vững. Nhôm định hình 80×80 cần được sử dụng cùng sơ đồ thanh giằng, mối nối và phương án cố định phù hợp với tải trọng thực tế.

Thông số kỹ thuật nhôm định hình 80×80

• Kích thước ngoài: 80 x 80 mm.

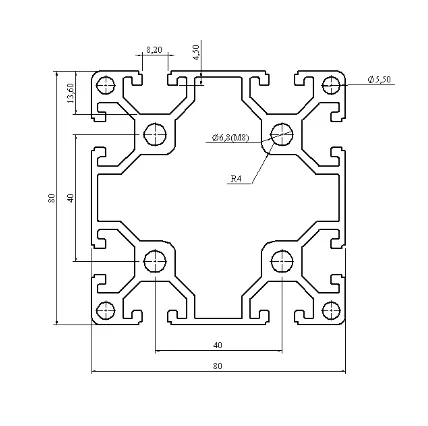

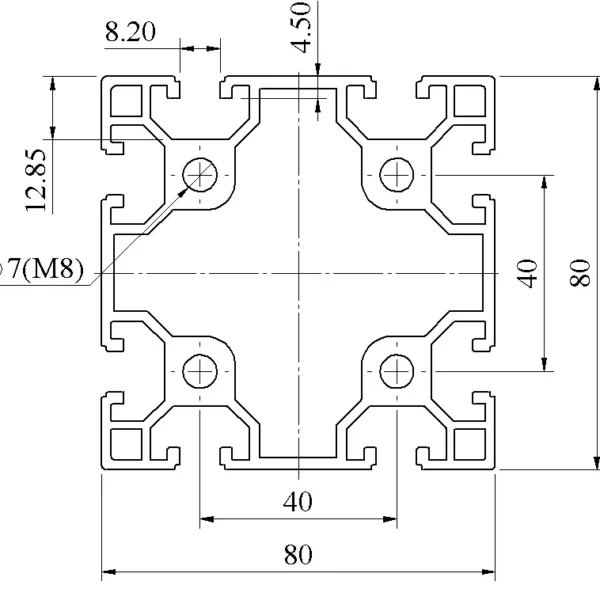

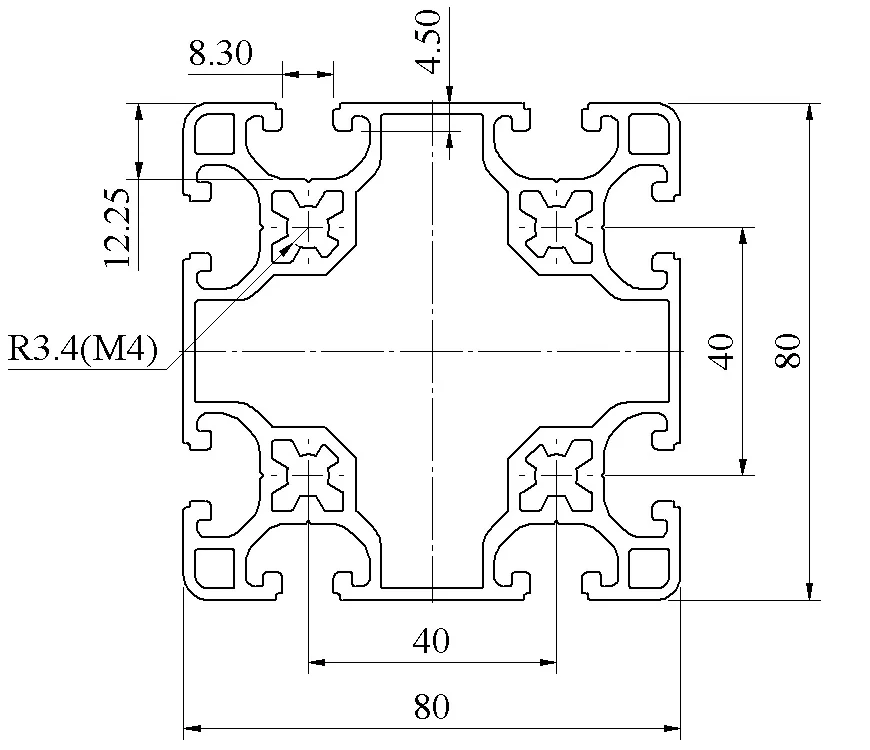

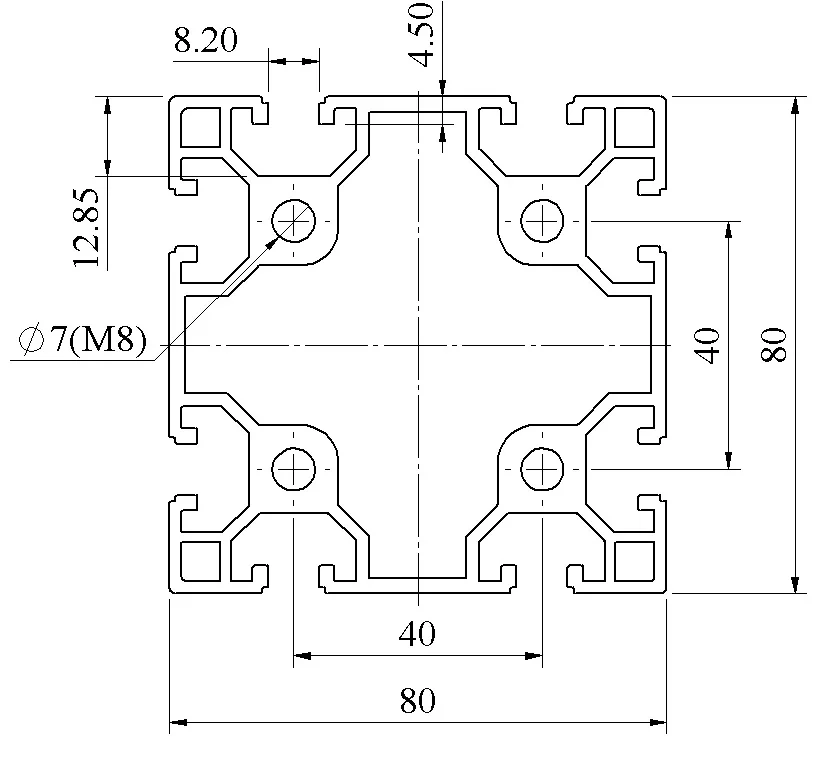

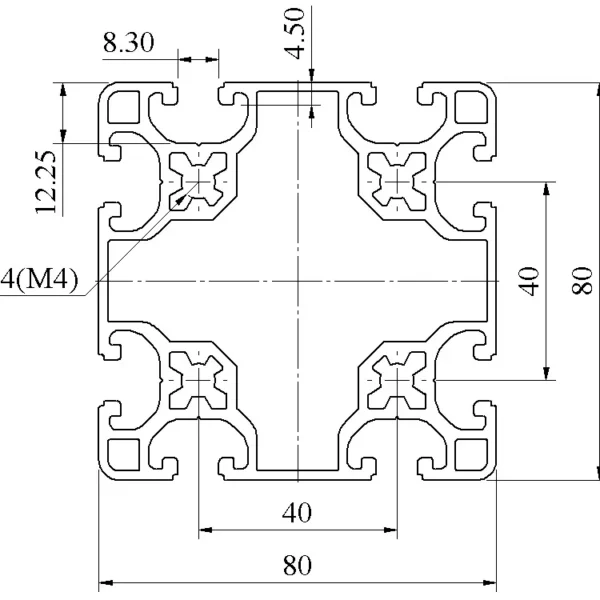

• Hình dạng tiết diện: Vuông; kiểu rãnh phụ thuộc series và khuôn sản xuất.
• Cấu tạo: Bên trong có khoang rỗng cùng các vách nhôm; cấu trúc cụ thể thay đổi theo mẫu.
• Vật liệu: Hợp kim nhôm công nghiệp A6063-T5.
• Bề mặt: Được xử lý anodized; màu bạc tự nhiên là lựa chọn phổ biến.
• Chiều dài: Có thể cắt theo bản vẽ và gia công các vị trí nối theo yêu cầu.
• Lắp ghép: Bằng bulông, ke, bản mã hoặc chi tiết nối tương thích với thanh.

Khi chọn Nhôm định hình 80×80 cho kết cấu chịu tải, cần yêu cầu trọng lượng mỗi mét, độ dày thành, kích thước rãnh và dữ liệu cơ học của đúng mẫu profile. Hai thanh có cùng kích thước ngoài vẫn có thể khác nhau về lượng vật liệu và đặc tính làm việc.

Đặc điểm nổi bật

Tạo mặt lắp rộng cho cột khung: Với bốn cạnh 80 mm, thanh cung cấp không gian để bố trí mối nối và các chi tiết gắn quanh cột. Điều này hữu ích ở góc máy, nơi thanh ngang, tấm che và bộ phận gá lắp có thể gặp nhau.

Có thể dùng thống nhất cho các vị trí chính: Tùy kết quả tính toán, một bản vẽ có thể sử dụng nhôm định hình 80×80 cho cột và một số thanh viền quan trọng. Việc thống nhất quy cách giúp lập danh sách cắt và kiểm soát phụ kiện thuận tiện hơn.

Hỗ trợ bố trí hệ khung có nhiều tầng: Rãnh dọc cho phép xác định cao độ của các thanh đỡ, kệ hoặc giá thiết bị trên cùng một cột. Khi thêm tầng mới, cần kiểm tra lại tổng tải và khả năng chịu lực của những điểm nối phía dưới.

Đòi hỏi thiết kế chân đế phù hợp: Với khung cao hoặc đặt thiết bị nặng ở phía trên, kích thước profile không thay thế được việc chống lắc và cố định chân khung. Vị trí đặt máy, độ phẳng của nền và phương án neo giữ cần được xem xét ngay từ đầu.

Ứng dụng thực tế

Nhôm định hình 80×80 có thể được dùng làm cột cho khung máy lớn, chân giá đặt thiết bị, trụ của trạm thao tác hoặc khung đỡ nhiều tầng. Trong một khu vực tự động hóa, thanh có thể tạo phần kết cấu chính để gắn các thanh ngang, tấm chắn và cụm điều khiển.

Với khung bao thiết bị, nhôm định hình 80×80 có thể kết hợp cùng lưới bảo vệ, polycarbonate hoặc tấm kim loại. Nếu khung có cửa lớn, cần tính thêm trọng lượng cửa và lực tác động lên bản lề. Ở giá đỡ máy có rung động, nên đánh giá mối nối, thanh giằng và vị trí cố định xuống sàn trước khi đưa vào vận hành.

So sánh với các kích thước liên quan

Nhôm định hình 60×60 có mặt cắt nhỏ hơn, phù hợp để xem xét khi muốn bộ khung gọn và tải thiết kế cho phép. Nhôm định hình 80×80 chiếm nhiều không gian hơn nhưng tạo mặt lắp rộng hơn cho cột và góc khung.

Trong khi đó, nhôm định hình 40×80 có một cạnh 80 mm và một cạnh 40 mm. Dạng chữ nhật này hữu ích ở vị trí cần ưu tiên chiều cao dầm nhưng có ít chỗ theo chiều ngang. Chọn giữa các kích thước cần dựa trên bản vẽ tiết diện, chiều dài nhịp, tải trọng và cách liên kết.

Phụ kiện và tư vấn báo giá

Phụ kiện cho nhôm định hình 80×80 có thể gồm ke góc, bản mã, bulông, đai ốc rãnh, con trượt, chân đế, chân tăng chỉnh và nắp bịt đầu thanh. Cần xác nhận series cùng kích thước rãnh trước khi đặt phụ kiện, đặc biệt với các mối nối chính của khung.

Để được tư vấn và nhận báo giá nhôm định hình 80×80, quý khách liên hệ Zalo 0963.192819. Vui lòng gửi bản vẽ hoặc thông tin về chiều dài từng thanh, số lượng, vị trí chịu tải và yêu cầu gia công để được đề xuất quy cách phù hợp.
