Nhôm định hình 100×100

Nhôm định hình 100×100 – Profile vuông cho kết cấu máy quy mô lớn

Nhôm định hình 100×100 là thanh nhôm công nghiệp có tiết diện vuông 100 x 100 mm. Trong thiết kế máy, kích thước này thường được xem xét cho những bộ phận khung cần mặt cắt lớn, chẳng hạn cột đỡ, chân bệ hoặc các điểm tập trung nhiều mối liên kết.

Profile có rãnh chạy dọc để lắp ghép với thanh ngang, bản mã và chi tiết máy. Khi sử dụng nhôm định hình 100×100, người thiết kế cần dành đủ không gian cho chính thanh nhôm, phụ kiện tại nút nối và lối tiếp cận để siết, kiểm tra các mối ghép sau khi lắp đặt.

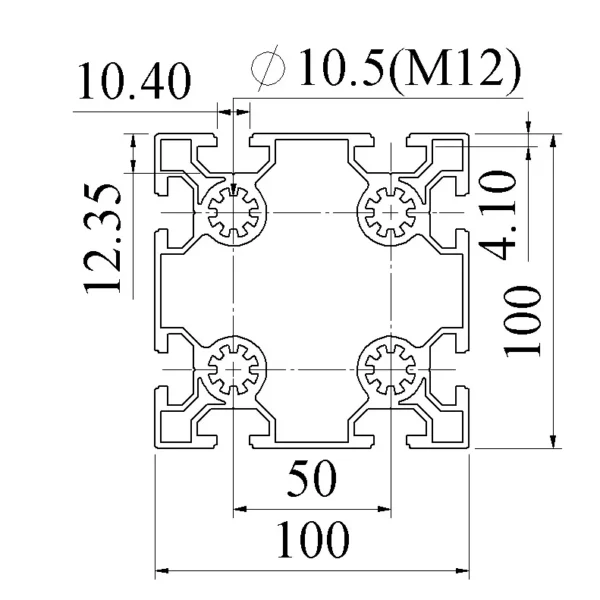

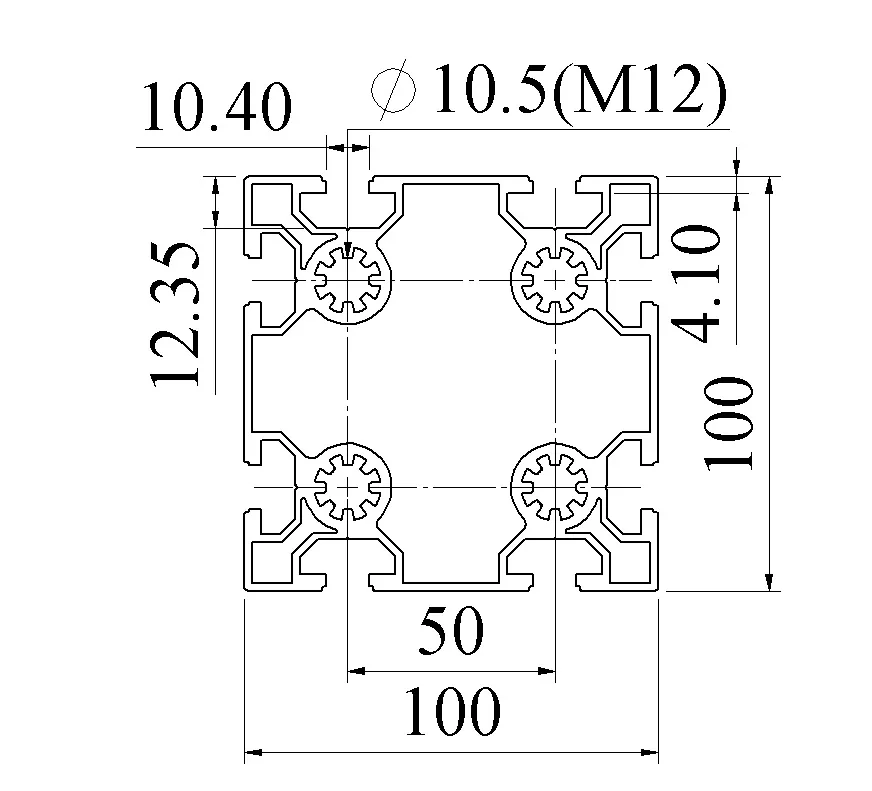

Thông số kỹ thuật nhôm định hình 100×100

• Kích thước ngoài: 100 x 100 mm.
• Dạng tiết diện: Hình vuông, có rãnh theo thiết kế của từng series.
• Kết cấu bên trong: Gồm khoang rỗng và các vách nhôm; hình dạng thực tế phụ thuộc khuôn đùn.
• Vật liệu: Hợp kim nhôm công nghiệp A6063-T5.
• Bề mặt: Được xử lý anodized; màu bạc tự nhiên là lựa chọn phổ biến.
• Chiều dài: Có thể cắt theo bản vẽ và gia công tại các vị trí cần lắp nối.
• Liên kết: Bằng bulông, ke, bản mã hoặc phụ kiện phù hợp với rãnh và đầu thanh.

Kích thước ngoài không thay thế được bản vẽ kỹ thuật. Trọng lượng mỗi mét, độ dày vách, kích thước rãnh và các chỉ số dùng để tính tải có thể khác nhau giữa những mẫu nhôm định hình 100×100.

Đặc điểm nổi bật

Tạo vị trí liên kết cho nhiều bộ phận: Một cột 100×100 có thể tham gia vào nút giao giữa dầm, thanh giằng và khung che máy. Việc bố trí các mối nối trên từng mặt cần được lên bản vẽ để phụ kiện không vướng nhau khi thi công.

Phù hợp với khung thiết kế theo cụm: Khi máy có kích thước lớn, các phần khung thường được chuẩn bị riêng trước khi ghép tại nơi sử dụng. Profile nhôm định hình 100×100 có thể làm thanh chính tại vị trí nối các cụm, với điều kiện bản mã và cách lắp được tính cho tải thực tế.

Có không gian để bố trí thiết bị phụ trợ: Các mặt có rãnh có thể dành cho gá điều khiển, máng dây, tấm bảo vệ hoặc thanh đỡ ở những cao độ khác nhau. Nên xác định trước vị trí cần bảo trì để các chi tiết gắn thêm không che khuất điểm nối quan trọng.

Yêu cầu chú ý đến nền lắp đặt: Đối với khung cao hoặc đặt máy nặng, độ ổn định phụ thuộc cả chân đế, neo giữ, thanh giằng và mặt nền. Chỉ tăng kích thước cột sẽ không giải quyết được mọi chuyển động hoặc rung lắc của kết cấu.

Ứng dụng thực tế

Nhôm định hình 100×100 có thể làm cột cho khung máy lớn, chân bệ đặt thiết bị, trụ của trạm sản xuất hoặc khung đỡ nhiều tầng. Tại các hệ thống có tấm bao che, thanh cũng có thể tạo điểm lắp cho cửa máy, vách bảo vệ và khung phụ.

Chẳng hạn, một trạm sản xuất gồm mặt bàn, cụm máy phía trên và hệ che chắn xung quanh sẽ tạo tải theo nhiều hướng. Với trường hợp này, cần xác định tổng tải, chiều cao cột và lực phát sinh khi máy hoạt động trước khi chọn mẫu nhôm định hình 100×100 cùng phương án liên kết.

So sánh với các kích thước liên quan

Nhôm định hình 80×80 và 90×90 có kích thước ngoài nhỏ hơn, phù hợp để cân nhắc khi cần giảm diện tích khung hoặc khi yêu cầu kết cấu cho phép. Nhôm định hình 100×100 tạo mặt cắt 100 mm theo cả hai chiều, dành cho bản vẽ có đủ không gian và cần khảo sát profile lớn hơn.

Nếu vị trí làm việc là dầm cần ưu tiên độ cứng theo một phương, profile chữ nhật có thể phù hợp hơn tiết diện vuông. Quyết định nên dựa vào dữ liệu kỹ thuật của từng thanh, tải trọng, chiều dài nhịp và cấu tạo mối nối.

Phụ kiện và tư vấn báo giá

Phụ kiện có thể sử dụng với nhôm định hình 100×100 gồm bản mã, ke liên kết, bulông, đai ốc rãnh, con trượt, chân đế và nắp bịt đầu thanh. Cần xác nhận đúng series và kích thước rãnh; đặc biệt, phụ kiện ở chân cột và các nút nối chính phải phù hợp với thiết kế chịu lực.

Quý khách cần tư vấn hoặc nhận báo giá nhôm định hình 100×100 vui lòng liên hệ Zalo 0963.192819. Hãy cung cấp bản vẽ, chiều dài từng thanh, số lượng và yêu cầu gia công để được đề xuất quy cách sản phẩm cùng phụ kiện phù hợp.
