Thanh rail 4200

Thanh rail nhôm solar là thanh đỡ dùng trong hệ lắp đặt tấm pin năng lượng mặt trời. Rail tạo vị trí liên kết cho các tấm pin và truyền tải trọng từ tấm pin, kẹp giữ xuống chân đỡ và kết cấu mái hoặc khung bên dưới. Đây là bộ phận quan trọng của hệ giá đỡ, cần được chọn cùng với phụ kiện tương thích và phương án lắp đặt của công trình.

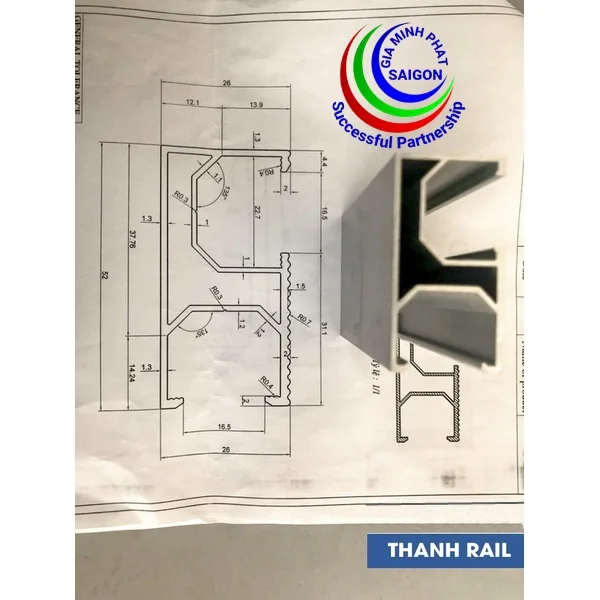

Chất liệu và cấu tạo thanh rail

Thanh rail thường được sản xuất từ nhôm hợp kim định hình. Tiết diện thanh có các rãnh hoặc vị trí lắp ghép để gắn con trượt, bu lông, kẹp giữa và kẹp biên. Nhôm có trọng lượng tương đối nhẹ, thuận tiện cho việc cắt thanh và lắp đặt trên mái. Bề mặt rail có thể được xử lý để tăng khả năng bảo vệ khi sử dụng ngoài trời; mác nhôm, trạng thái vật liệu và phương pháp xử lý bề mặt cần xác nhận theo đúng lô sản phẩm được cung cấp.

Kích thước cần kiểm tra

Khi chọn rail, khách hàng nên xác định chiều dài thanh, chiều rộng và chiều cao tiết diện, độ dày thành nhôm, kích thước rãnh và trọng lượng trên mỗi mét. Các thông số này quyết định khả năng lắp phụ kiện và ảnh hưởng đến khoảng cách bố trí chân đỡ. Tên gọi “rail 4200” trên trang sản phẩm cần được đối chiếu với bản vẽ hoặc thông số bán hàng trước khi dùng làm kích thước đặt mua.

Phụ kiện và ứng dụng thực tế

Rail được lắp cùng kẹp giữa, kẹp biên, con trượt, thanh nối rail, chân L hoặc phụ kiện liên kết với mái. Kẹp giữ tấm pin trên rail; thanh nối liên kết các đoạn rail; chân đỡ và chi tiết kẹp mái tạo đường truyền lực xuống kết cấu công trình. Hệ rail có thể được dùng cho điện mặt trời trên mái nhà, mái nhà xưởng hoặc kết cấu mặt đất khi thiết kế và phụ kiện phù hợp.

Trước khi đặt hàng, cần cung cấp kích thước tấm pin, chiều dày khung pin, loại mái, sơ đồ bố trí, vị trí chân đỡ và điều kiện gió tại công trình. Khả năng chịu tải phải được kiểm tra cho cả hệ lắp đặt, bao gồm rail, kẹp, mối nối và kết cấu đỡ; không thể xác định chỉ từ chiều dài thanh. Với mái tôn hoặc mái ngói, phương án liên kết cũng cần bảo đảm yêu cầu chống thấm và bảo trì.

Gia Minh Phát Sài Gòn giới thiệu thanh rail 4200 cùng các phụ kiện nhôm hệ solar để khách hàng lựa chọn theo thiết kế. Để xác nhận kích thước, quy cách phù hợp và nhận báo giá, quý khách liên hệ Zalo 0963.192819.
