Nhôm định hình ống tròn D43

Nhôm định hình ống tròn D43 – Thanh ống cho khung và giá đỡ thiết bị

Nhôm định hình ống tròn D43 là thanh nhôm dạng ống, có đường kính ngoài danh nghĩa 43 mm. Hình dạng tròn giúp sản phẩm phù hợp với những kết cấu cần thanh nối, tay nắm hoặc bộ khung lắp bằng cùm và đầu nối dành cho ống.

Khác với profile vuông có rãnh chạy dọc, cách lắp nhôm định hình ống tròn D43 phụ thuộc nhiều vào đường kính thực tế, độ dày thành và kiểu phụ kiện kẹp nối. Vì vậy, khi chọn sản phẩm, cần xác định cả hình dạng mặt cắt lẫn vị trí thanh sẽ đảm nhiệm trong bộ khung.

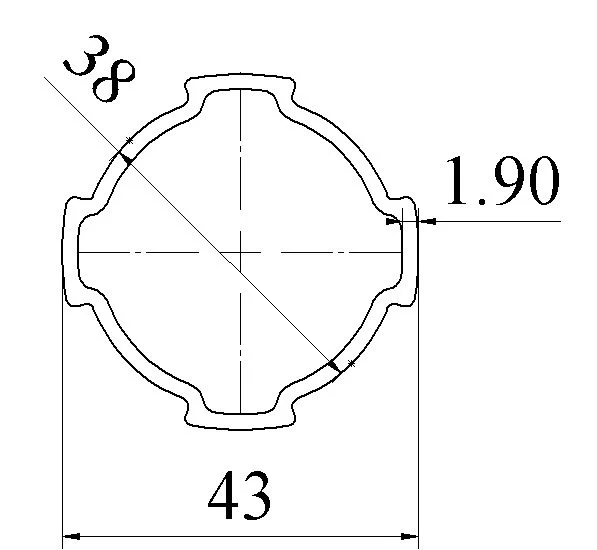

Thông số kỹ thuật nhôm định hình ống tròn D43

• Đường kính ngoài danh nghĩa: 43 mm.
• Hình dạng: Ống có mặt ngoài tròn và phần ruột rỗng.
• Đường kính trong, độ dày thành: Thay đổi theo quy cách sản phẩm; cần kiểm tra bản vẽ hoặc đo mẫu thực tế.
• Vật liệu: Hợp kim nhôm công nghiệp A6063-T5.
• Bề mặt: Được xử lý anodized; màu bạc tự nhiên là lựa chọn phổ biến.
• Chiều dài: Cắt theo kích thước cần sử dụng.
• Phương pháp liên kết: Có thể dùng cùm kẹp, đầu nối, chi tiết ôm ống hoặc phương án gia công phù hợp với từng thiết kế.

Nhôm định hình ống tròn D43 chỉ thể hiện đường kính ngoài danh nghĩa, không cho biết trọng lượng mỗi mét hay khả năng chịu tải. Nếu ống phải làm thanh đỡ hoặc lắp vừa vào đầu nối có sẵn, cần xác nhận dung sai đường kính, độ dày thành và kích thước đầu nối trước khi đặt hàng.

Đặc điểm nổi bật

Bề mặt tròn thuận tiện cho vị trí tiếp xúc: Nhôm định hình ống tròn D43 có thể được cân nhắc làm tay đẩy, tay vịn hoặc thanh ngang ở khu vực người vận hành thường xuyên chạm vào. Các đầu ống cần được xử lý và lắp nút bịt phù hợp để hoàn thiện sản phẩm.

Có thể thay đổi góc lắp bằng phụ kiện: Cùm kẹp và đầu nối thích hợp cho ống tròn có thể giúp bố trí các thanh theo nhiều hướng. Sau khi điều chỉnh, mối kẹp cần được siết và kiểm tra để tránh ống xoay hoặc trượt khi sử dụng.

Ruột rỗng tạo thêm phương án thiết kế: Tùy đường kính trong và yêu cầu kỹ thuật, đầu ống có thể lắp chi tiết nối hoặc nút bịt. Không nên khoan, bắt vít hay đặt chi tiết bên trong khi chưa kiểm tra độ dày thành và kích thước lòng ống.

Cần chú ý điểm cố định: Với thanh dài, độ võng có thể xuất hiện giữa hai vị trí đỡ. Khoảng cách giữa các cùm, tải tác dụng và hướng đặt ống phải được xét cùng nhau, nhất là khi thanh dùng để treo thiết bị.

Ứng dụng thực tế

Nhôm định hình ống tròn D43 có thể được sử dụng cho khung xe đẩy, tay nắm dài, thanh vịn, giá treo và kết cấu phụ của máy nếu đáp ứng điều kiện tải. Trong khu vực sản xuất, ống cũng có thể làm thanh nối giữa các cụm hoặc phần viền của một bộ khung lắp ghép.

Ví dụ, một xe đẩy kỹ thuật có thể dùng nhôm định hình ống tròn D43 làm tay đẩy; vị trí nối với thân xe cần được thiết kế theo lực tác động khi đẩy và đổi hướng. Nếu dùng ống làm thanh treo, cần kiểm tra thêm tải tập trung tại móc treo và khả năng giữ chặt của phụ kiện ở hai đầu.

So sánh với các kích thước liên quan

So với nhôm định hình tròn D28, nhôm định hình ống tròn D43 có đường kính ngoài lớn hơn, tạo bề mặt cầm nắm và không gian lắp phụ kiện khác. Tuy nhiên, không thể kết luận nhôm định hình ống tròn D43 chịu tải cao hơn chỉ bằng cách so đường kính; độ dày thành và vật liệu cũng ảnh hưởng đáng kể.

Nhôm định hình vuông 40×40 phù hợp với khung cần mặt phẳng và rãnh để lắp nhiều chi tiết. Nhôm định hình ống tròn D43 phù hợp hơn khi thiết kế ưu tiên thân tròn và sử dụng hệ cùm hoặc đầu nối ống. Hai loại cần được lựa chọn theo cách lắp thực tế.

Phụ kiện và tư vấn báo giá

Phụ kiện cho nhôm định hình ống tròn D43 có thể gồm cùm kẹp, khớp nối, đầu nối ống, chân đế và nút bịt. Cần kiểm tra kích thước lắp của phụ kiện với đường kính ngoài thực tế; chi tiết chèn vào đầu ống còn phải phù hợp với đường kính trong.

Quý khách cần tư vấn hoặc nhận báo giá nhôm định hình ống tròn D43 vui lòng liên hệ Zalo 0963.192819. Hãy cung cấp chiều dài cắt, số lượng, mục đích sử dụng và hình ảnh phụ kiện hiện có để được kiểm tra quy cách trước khi đặt hàng.
