Nhôm định hình 30×90

Nhôm định hình 30×90 – Profile nhôm công nghiệp cho khung máy chịu lực

Nhôm định hình 30×90 là profile nhôm công nghiệp có tiết diện chữ nhật 30 x 90 mm. Tỷ lệ cạnh 1:3 giúp thanh giữ chiều rộng 30 mm tương đối gọn, đồng thời có chiều cao tiết diện lớn hơn để bố trí tại những vị trí cần độ cứng theo một phương, như dầm ngang, khung máy, bàn thao tác và giá đỡ thiết bị.

So với các thanh cùng hệ 30 mm như 30×30 và 30×60, nhôm định hình 30×90 có tiết diện lớn hơn. Thanh có rãnh chạy dọc để lắp bulông, con trượt và ke góc, giúp tạo hệ khung có thể tháo lắp, điều chỉnh hoặc mở rộng mà không cần hàn.

Thông số kỹ thuật

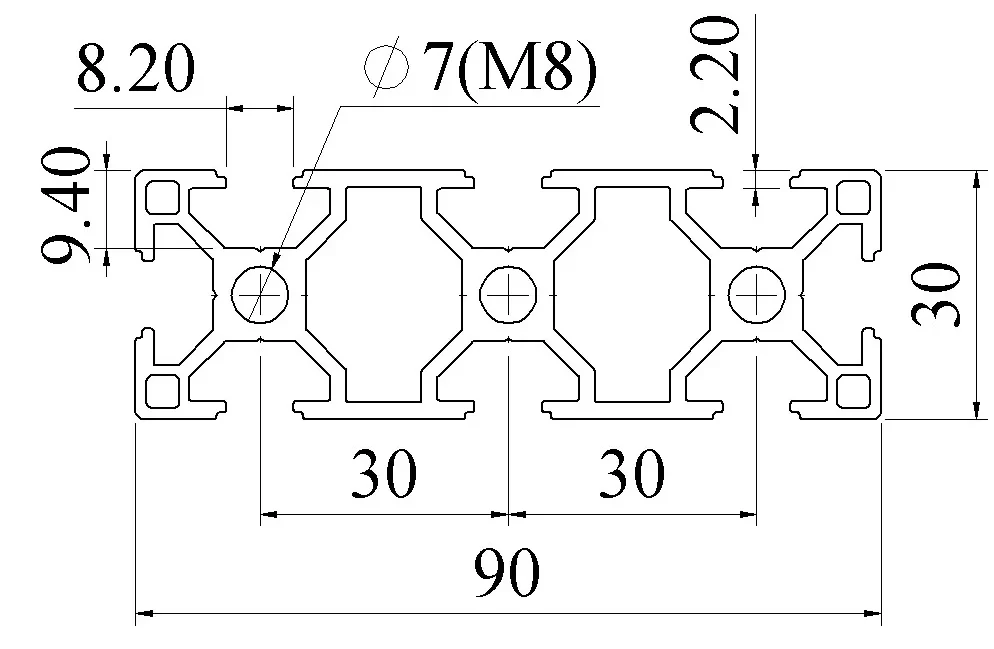

• Kích thước tiết diện: 30×90 mm, dạng chữ nhật.
• Vật liệu: Hợp kim nhôm công nghiệp 6063-T5.
• Kết cấu: Profile rỗng, có gân bên trong và rãnh dọc để lắp phụ kiện.
• Bề mặt: Anodized, màu trắng bạc tự nhiên.
• Chiều dài: Có thể cắt và gia công theo yêu cầu.
• Liên kết: Bulông, con trượt rãnh, đai ốc T, ke góc, bản mã và phụ kiện tương thích.

Trọng lượng trên mét dài, độ dày thành nhôm, kích thước rãnh và thông số cơ học có thể khác nhau theo series và khuôn nhôm cụ thể. Với kết cấu chịu tải, cần kiểm tra bản vẽ kỹ thuật hoặc datasheet của đúng sản phẩm trước khi lựa chọn.

Đặc điểm

Ưu điểm đáng chú ý của profile nhôm định hình 30×90 là có thể chọn hướng đặt thanh theo phương chịu lực. Chẳng hạn, khi dùng làm dầm ngang cho bàn thao tác hoặc khung máy, bố trí cạnh 90 mm theo phương đứng có thể tăng khả năng chống uốn theo phương đó và giúp hạn chế độ võng so với cách đặt cạnh 30 mm theo phương đứng.

Gân bên trong giúp phân bố vật liệu và giảm khối lượng so với thanh nhôm đặc. Hệ rãnh dọc cũng cho phép gắn hoặc thay đổi vị trí cảm biến, gá đỡ, tấm che và các bộ phận khác mà không phải khoan hàn trực tiếp lên khung chính.

Ứng dụng thực tế

Nhôm định hình 30×90 phù hợp với các kết cấu cần độ cứng theo một phương lớn hơn phương còn lại. Những ứng dụng thường gặp gồm:

• Khung máy công nghiệp: Làm thanh đứng, thanh ngang hoặc dầm trong hệ thống máy và tự động hóa.
• Bàn thao tác: Làm khung chính, dầm đỡ cho bàn lắp ráp, bàn kỹ thuật hoặc bàn đặt thiết bị.
• Khung băng tải: Gia cường thân băng tải và hệ giá đỡ.
• Giá đỡ thiết bị: Phù hợp khi cần tháo lắp, điều chỉnh hoặc bổ sung thiết bị.
• Dây chuyền tự động hóa: Gắn cảm biến, công tắc, gá đỡ và tấm chắn thông qua hệ rãnh.
• Khung bảo vệ máy: Kết hợp với mica, polycarbonate, lưới hoặc tấm chắn.

So sánh với các kích thước liên quan

Nhôm 30×30 phù hợp với khung nhỏ, tải nhẹ; 30×60 là lựa chọn trung gian khi cần cân đối giữa độ gọn và độ cứng. Nhôm định hình 30×90 phù hợp khi cần chiều cao tiết diện 90 mm nhưng vẫn giữ chiều rộng 30 mm. Với kết cấu lớn hơn, có thể cân nhắc 40×120 theo yêu cầu thiết kế.

Kích thước ngoài chỉ là một yếu tố lựa chọn. Cần xem xét thêm chiều dài nhịp, hướng và mức tải trọng, vị trí liên kết cùng giới hạn độ võng cho phép.

Phụ kiện và tư vấn báo giá

Nhôm định hình 30×90 có thể lắp với ke góc, ke chìm, con trượt rãnh, đai ốc T, bulong, chân tăng chỉnh, bánh xe và nắp bịt đầu thanh. Phụ kiện cần đúng series và kích thước rãnh thực tế để việc lắp ráp chắc chắn, thuận tiện.

Quý khách có thể tham khảo thêm danh mục nhôm định hình hoặc liên hệ Zalo 0963.192819 để được tư vấn chọn thanh nhôm, phụ kiện đồng bộ và cắt theo kích thước yêu cầu. Giá nhôm định hình 30×90 được báo theo quy cách, chiều dài, số lượng và yêu cầu gia công cụ thể.
