Nhôm định hình tròn D28 – 2 cánh

Nhôm định hình tròn D28 – 2 cánh cho khung lắp tấm và chi tiết phụ

Nhôm định hình tròn D28 – 2 cánh gồm thân nhôm tròn có đường kính ngoài danh nghĩa 28 mm và hai phần cánh kéo dài theo thân thanh. Hai cánh tạo thêm vị trí để kết nối với tấm, nẹp hoặc chi tiết của bộ khung, trong khi phần thân vẫn giữ hình dạng tròn.

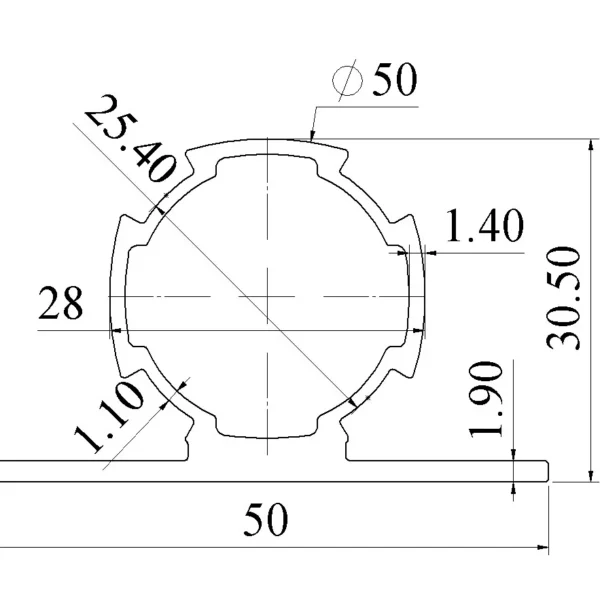

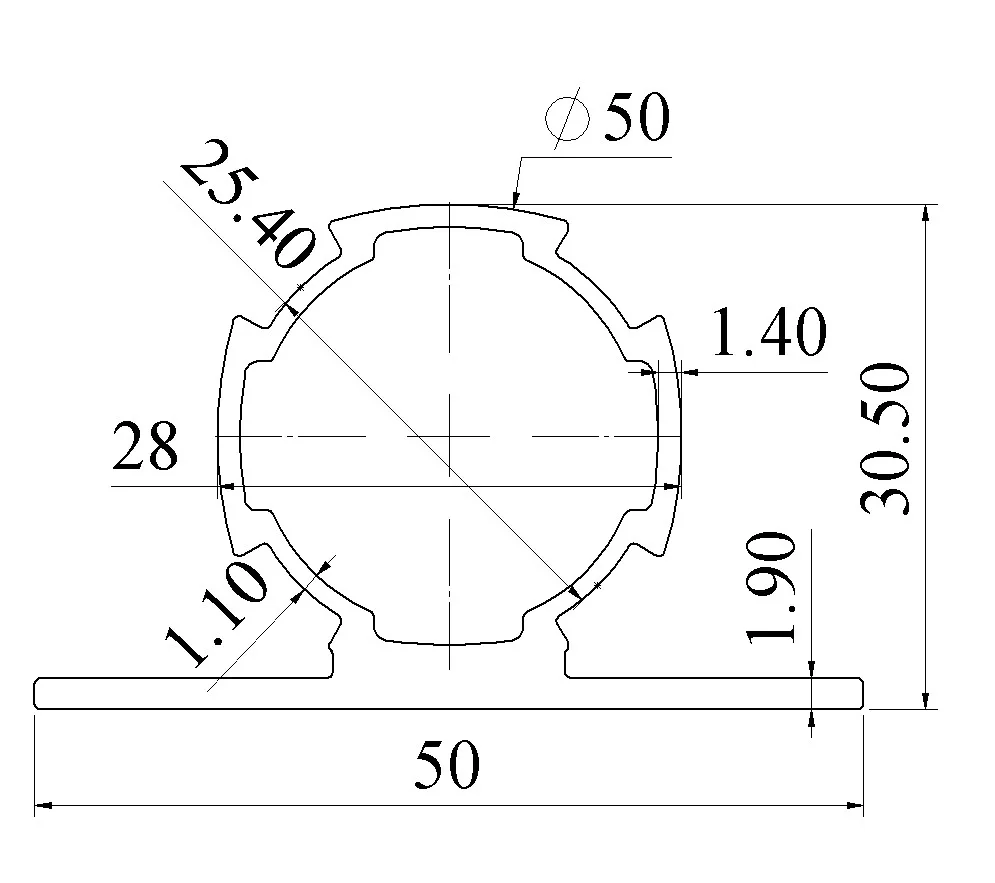

Sản phẩm được cân nhắc cho những thiết kế cần lắp chi tiết ở hai phía của cùng một thanh. Góc giữa hai cánh, chiều rộng cánh và cấu tạo thân tròn có thể thay đổi theo khuôn nhôm. Vì vậy, bản vẽ mặt cắt là thông tin quan trọng để xác định thanh có phù hợp với vị trí dự kiến hay không.

Thông số kỹ thuật nhôm định hình tròn D28 – 2 cánh

• Đường kính ngoài của phần thân: Danh nghĩa 28 mm.
• Cấu hình mặt cắt: Thân tròn kết hợp hai cánh chạy dọc chiều dài.
• Vị trí hai cánh: Xác định theo bản vẽ sản phẩm; không mặc định hai cánh nằm đối diện hoặc vuông góc với nhau.
• Kích thước cánh: Chiều rộng, độ dày và hình dạng mép cánh phụ thuộc từng khuôn.
• Kết cấu thân: Cần xác nhận đường kính trong hoặc cấu trúc khoang nếu sản phẩm có phần rỗng.
• Vật liệu và bề mặt: Hợp kim nhôm công nghiệp A6063-T5. Bề mặt được xử lý anodized; màu bạc tự nhiên là lựa chọn phổ biến.
• Chiều dài: Có thể cắt theo yêu cầu và gia công thêm nếu mẫu thanh cho phép.

Khi hai cánh cùng mang tải từ các tấm gắn kèm, cần xem xét cách truyền lực qua cánh vào thân nhôm. Đường kính D28 không đủ để xác định độ bền của cánh hay loại vít có thể sử dụng.

Đặc điểm nổi bật

Lắp được chi tiết theo hai hướng: Hai cánh cho phép thiết kế vị trí gắn ở nhiều phía hơn loại một cánh. Ví dụ, một cánh dành cho tấm che, cánh còn lại dành cho nẹp hoặc bộ phận định vị, nếu mặt cắt sản phẩm đáp ứng cách bố trí đó.

Hữu ích tại mép nối giữa các tấm: Khi một thanh nằm ở ranh giới của hai tấm, profile hai cánh có thể tạo các điểm lắp trên cùng một tiết diện. Khoảng hở giữa tấm, hướng lắp vít và khả năng tháo tấm để bảo trì cần được xác định trước.

Giúp giữ hình dạng thống nhất cho khung dạng ống: Phần thân D28 có thể đóng vai trò thanh viền tròn, còn cánh hướng về phía các chi tiết cần cố định. Cách sắp xếp này phụ thuộc góc thực tế giữa hai cánh.

Đòi hỏi xác định đúng chiều lắp: Khi cắt và đánh dấu thanh, cần ghi rõ hướng của từng cánh. Nếu xoay sai chiều, lỗ gia công hoặc vị trí tấm lắp có thể không khớp với bản vẽ.

Ứng dụng thực tế

Nhôm định hình tròn D28 – 2 cánh có thể dùng cho khung viền tấm che máy, vách ngăn nhẹ, giá trưng bày kỹ thuật hoặc khung phụ cần gắn hai chi tiết dọc một thanh. Trong một cụm bảo vệ thiết bị, hai cánh có thể được bố trí để giữ các tấm ở hai phía, tùy hình dạng nhôm định hình tròn D28 – 2 cánh và phụ kiện tương ứng.

Sản phẩm cũng có thể tham gia vào khung thiết bị chế tạo theo yêu cầu, nơi phần thân tròn được để lộ ra ngoài và các cánh nằm phía trong để bắt chi tiết. Nếu tấm gắn vào thanh có kích thước lớn hoặc thường xuyên chịu va chạm, cần kiểm tra riêng độ chắc của mối nối và vị trí đỡ hai đầu thanh.

So sánh với các kích thước liên quan

Nhôm tròn D28 không cánh phù hợp khi liên kết chủ yếu qua cùm kẹp hoặc đầu nối của thân tròn. D28 – 1 cánh dành cho thiết kế cần một hướng gá lắp. D28 – 2 cánh tạo thêm vị trí gắn chi tiết, nhưng cũng yêu cầu kiểm tra kỹ góc giữa hai cánh và không gian thao tác khi lắp.

Nếu bộ khung cần nhiều rãnh để thay đổi vị trí phụ kiện, một profile vuông có rãnh có thể là phương án để so sánh. Quyết định nên dựa vào mặt cắt thực tế và cách các chi tiết sẽ kết nối.

Phụ kiện và tư vấn báo giá

Tùy mẫu sản phẩm, phụ kiện có thể gồm đầu nối D28, cùm giữ thanh, nút bịt, vít, nẹp và chi tiết cố định tấm. Phụ kiện dùng cho thanh tròn thông thường cần được kiểm tra khoảng hở với hai cánh trước khi sử dụng.

Để nhận báo giá nhôm định hình tròn D28 – 2 cánh, quý khách liên hệ Zalo 0963.192819. Vui lòng gửi bản vẽ mặt cắt hoặc hình mẫu, chiều dài cắt, số lượng và thông tin về các tấm dự kiến lắp vào cánh để được tư vấn đúng quy cách.
