Nhôm định hình 20×40

Nhôm định hình 20×40 – Thanh nhôm chữ nhật cho kết cấu cần độ cứng theo một phương

Nhôm định hình 20×40 là thanh nhôm công nghiệp có tiết diện chữ nhật, rộng 20 mm và cao 40 mm. Dáng thanh này hữu ích khi khung máy có ít chỗ theo một chiều nhưng vẫn cần tăng độ cứng theo chiều còn lại. Nhờ các rãnh lắp ghép chạy dọc, thanh có thể kết nối với những profile và chi tiết máy khác để tạo thành kết cấu theo bản vẽ.

Nhôm định hình 20×40 thường được dùng cho dầm đỡ trong khung nhỏ, bàn thao tác, giá lắp thiết bị và các cụm máy tự động hóa. Tùy vị trí sử dụng, người thiết kế có thể xoay cạnh 40 mm theo hướng cần tăng khả năng chống uốn.

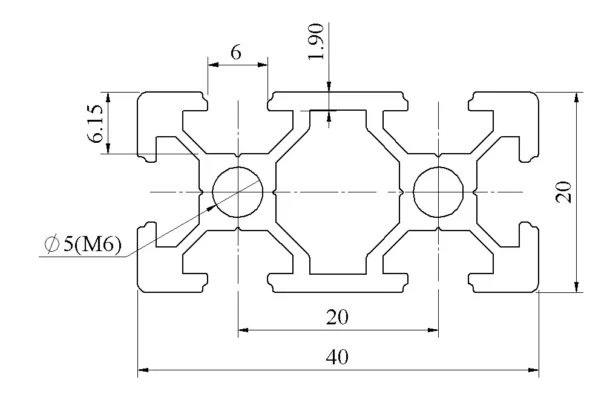

Thông số kỹ thuật nhôm định hình 20×40

• Kích thước tiết diện: 20 x 40 mm
• Hình dạng: Chữ nhật, tỷ lệ hai cạnh 1:2
• Kết cấu: Profile có khoang rỗng, gân và rãnh dọc; cấu tạo tùy từng khuôn
• Vật liệu: Hợp kim nhôm công nghiệp A6063-T5
• Bề mặt: Được anodized; màu bạc tự nhiên là lựa chọn phổ biến.
• Chiều dài: Cung cấp theo quy cách hoặc cắt, gia công theo yêu cầu.
• Liên kết: Bulông, đai ốc rãnh (Con trượt), ke góc, ke chìm, mặt bích và phụ kiện tương thích.

Trọng lượng mỗi mét, độ dày thành nhôm, kích thước rãnh và thông số chịu lực không thể xác định chỉ từ kích thước 20 x 40 mm. Khách hàng cần kiểm tra bản vẽ tiết diện hoặc datasheet của mẫu hàng cụ thể, nhất là khi thanh làm dầm hoặc chịu tải thường xuyên.

Đặc điểm nổi bật

Chủ động chọn hướng lắp: Khi làm thanh ngang chịu tải theo phương đứng, bố trí cạnh 40 mm theo phương đứng thường có lợi hơn về khả năng chống uốn so với đặt cạnh 20 mm theo phương này. Hiệu quả thực tế còn phụ thuộc cấu tạo profile, chiều dài nhịp và cách liên kết hai đầu.

Phù hợp với khung có không gian hẹp: Cạnh 20 mm cho phép bố trí thanh tại những vị trí khó dùng profile có tiết diện vuông lớn hơn. Cạnh 40 mm tạo thêm lựa chọn khi cần tăng chiều cao của dầm đỡ.

Dễ thay đổi cấu hình: Các rãnh dọc tạo điểm bắt cho thanh giằng, gá cảm biến, tấm chắn và phụ kiện khác. Khi thay đổi bố trí máy, kỹ thuật viên có thể điều chỉnh vị trí lắp ghép theo cấu tạo của hệ rãnh.

Gia công theo kích thước sử dụng: Thanh có thể được cắt, khoan hoặc taro theo yêu cầu thiết kế. Bản vẽ rõ chiều dài và vị trí gia công sẽ giúp các chi tiết khớp nhau hơn khi lắp tại công trình.

Ứng dụng thực tế

Trong khung máy tự động hóa, Nhôm định hình 20×40 có thể làm dầm ngang, thanh giằng hoặc giá lắp cụm cảm biến. Với bàn lắp ráp nhỏ, thanh thường được bố trí ở mép khung hoặc phía dưới mặt bàn để hỗ trợ kết cấu. Trên băng tải cỡ nhỏ, sản phẩm có thể dùng làm thanh đỡ phụ, khung gắn tấm che hoặc giá lắp thiết bị điều khiển.

Nhôm định hình 20×40 còn phù hợp với giá đỡ màn hình, camera, đèn kiểm tra, khung thử nghiệm và vách bảo vệ máy khi kết hợp với tấm mica hoặc polycarbonate. Với mỗi ứng dụng, cần xác định tải trọng, rung động và chiều dài thanh trước khi chốt tiết diện.

So sánh với các kích thước liên quan

Nhôm định hình 20×20 phù hợp với khung nhỏ và những vị trí cần kích thước gọn theo cả hai chiều. Nhôm định hình 20×40 giữ cạnh 20 mm nhưng tăng cạnh còn lại lên 40 mm, thích hợp khi kết cấu cần ưu tiên độ cứng theo một hướng. Nếu cần thanh có tiết diện lớn hơn theo cả chiều rộng lẫn chiều cao, có thể xem xét nhôm định hình 30×30 hoặc kích thước khác theo tải thiết kế.

Các thanh không nên được thay thế cho nhau chỉ dựa trên kích thước ngoài. Cấu tạo bên trong, độ cứng của mối nối và hướng đặt thanh đều ảnh hưởng đến kết quả sử dụng.

Phụ kiện và tư vấn báo giá

Tùy series, nhôm định hình 20×40 có thể kết hợp với ke góc, ke chìm, đai ốc T, con trượt rãnh, bulông, bản mã, nắp bịt đầu thanh và chân tăng chỉnh. Khi đặt hàng, nên chọn phụ kiện theo đúng kích thước rãnh và kiểu liên kết của mẫu profile.

Quý khách cần tư vấn chọn Nhôm định hình 20×40 hoặc báo giá cắt, gia công theo bản vẽ có thể liên hệ Zalo 0963.192819. Vui lòng gửi chiều dài thanh, số lượng, mục đích sử dụng và yêu cầu phụ kiện để nhận phương án phù hợp. Giá được xác định theo quy cách sản phẩm và khối lượng đặt hàng thực tế.
