Nhôm định hình 20×20

Nhôm định hình 20×20 – Profile gọn nhẹ cho khung máy và thiết bị

Nhôm định hình 20×20 là profile nhôm công nghiệp có tiết diện vuông 20 x 20 mm. Thanh thường có rãnh chạy dọc các mặt để lắp phụ kiện, tạo thành khung máy, giá đỡ hoặc kết cấu phụ trợ mà không cần hàn. Kích thước nhỏ gọn giúp sản phẩm phù hợp với không gian lắp đặt hạn chế và các ứng dụng có tải trọng vừa phải.

Nhôm 20×20 có thể cắt theo chiều dài yêu cầu. Khi cần thay đổi thiết kế, người dùng có thể tháo mối nối, điều chỉnh vị trí thanh hoặc bổ sung thiết bị vào hệ khung.

Thông số kỹ thuật nhôm định hình 20×20

• Kích thước tiết diện: 20 x 20 mm, dạng vuông.

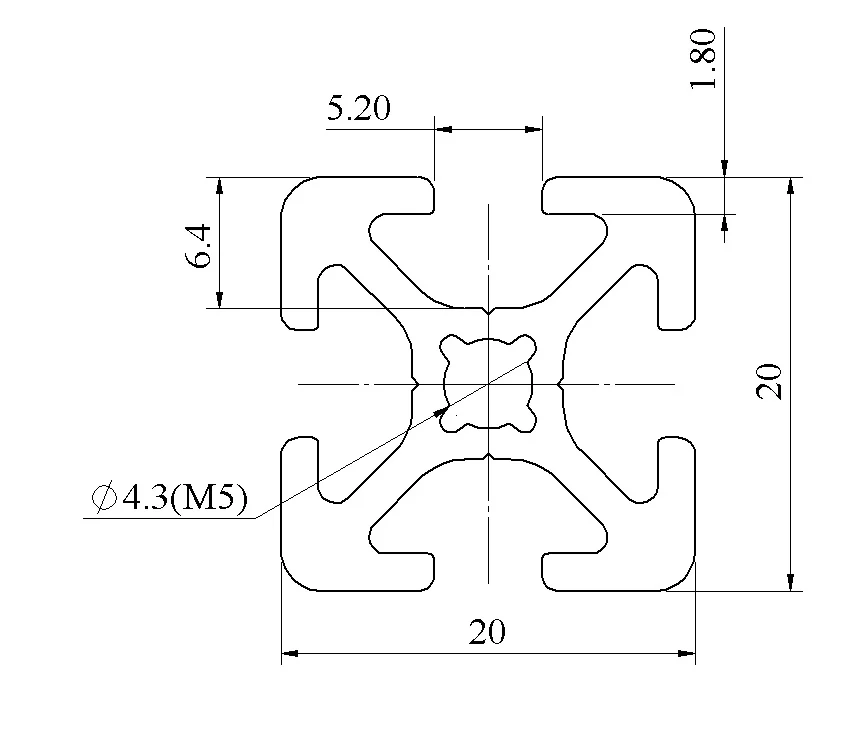

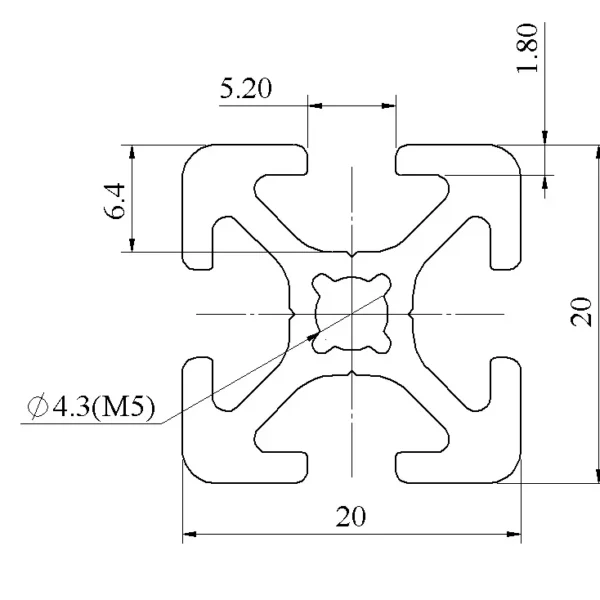

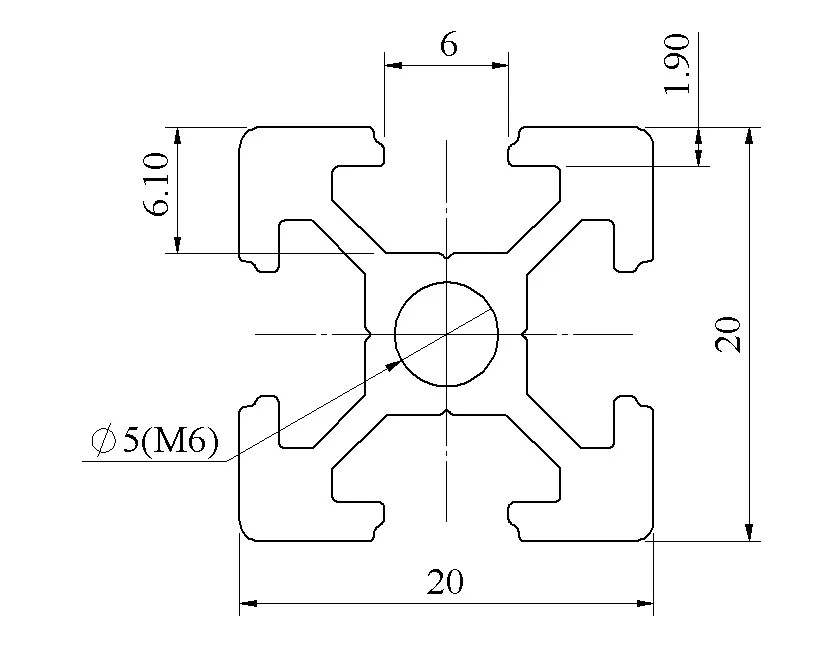

• Kết cấu: Profile có khoang rỗng, gân bên trong và rãnh lắp phụ kiện chạy dọc thân thanh; hình dạng cụ thể tùy mẫu.
• Vật liệu: Hợp kim nhôm công nghiệp A6063-T5
• Bề mặt: Được anodized; màu bạc tự nhiên là lựa chọn phổ biến.
• Chiều dài: Cung cấp theo quy cách hoặc cắt, gia công theo yêu cầu.
• Liên kết: Bulông, đai ốc rãnh (Con trượt), ke góc, ke chìm, mặt bích và phụ kiện tương thích.

Đặc điểm nổi bật

Gọn và nhẹ: Tiết diện 20 x 20 mm phù hợp với khung nhỏ, gá lắp thiết bị và các vị trí không cần thanh nhôm kích thước lớn. Cấu trúc khoang rỗng giúp giảm khối lượng của hệ khung.

Dễ lắp ráp, điều chỉnh: Hệ rãnh cho phép liên kết các thanh bằng phụ kiện cơ khí. Người dùng có thể thay đổi kích thước khung, thêm thanh giằng hoặc di chuyển chi tiết gắn trên khung khi nhu cầu sử dụng thay đổi.

Thuận tiện cho bảo trì: Cảm biến, công tắc, gá đỡ và tấm che có thể gắn vào rãnh bằng phụ kiện phù hợp. Khi cần sửa chữa hoặc thay thế, nhiều chi tiết có thể tháo rời mà không phải cắt mối hàn.

Bề mặt đồng đều: Lớp anodized giúp bảo vệ bề mặt và tạo vẻ ngoài phù hợp với nhiều hệ thống máy móc, thiết bị. Nếu sử dụng trong môi trường có hóa chất hoặc điều kiện khắc nghiệt, cần kiểm tra thêm yêu cầu về vật liệu và xử lý bề mặt.

Ứng dụng thực tế

Nhôm định hình 20×20 thường được sử dụng để làm:

• Khung máy nhỏ và khung phụ: Lắp các bộ phận không chịu tải lớn trong máy móc, dây chuyền tự động hóa.
• Giá đỡ cảm biến, camera, đèn: Dễ điều chỉnh vị trí khi lắp đặt hoặc vận hành.
• Bàn thao tác và kệ kỹ thuật nhỏ: Làm khung bàn, kệ linh kiện, giá để dụng cụ.
• Vỏ và tủ thiết bị: Kết hợp với mica, polycarbonate hoặc tấm kim loại để làm khung che.
• Mô hình thử nghiệm: Phù hợp với nguyên mẫu cần tháo lắp, điều chỉnh nhiều lần.

Với dầm có nhịp dài, thiết bị rung hoặc tải trọng lớn, cần tính toán độ võng và độ chắc của mối nối trước khi chọn 20×20.

So sánh với các kích thước liên quan

So với nhôm định hình 20×40, thanh 20×20 gọn hơn và phù hợp với khung nhỏ hoặc chi tiết phụ. Nhôm 20×40 có chiều cao tiết diện lớn hơn, thường được cân nhắc cho những thanh ngang cần tăng độ cứng theo một phương. Trong khi đó, nhôm định hình 30×30 có tiết diện lớn hơn theo cả hai chiều, phù hợp khi thiết kế cần khung vững hơn và có đủ không gian lắp đặt.

Việc chọn kích thước không nên chỉ dựa vào độ lớn của thanh. Cần xét đồng thời tải trọng, chiều dài nhịp, hướng chịu lực, vị trí liên kết và giới hạn độ võng cho phép.

Phụ kiện và tư vấn báo giá

Phụ kiện thường dùng với nhôm 20×20 gồm ke góc, ke chìm, đai ốc T, con trượt rãnh, bulông, bản mã, nắp bịt đầu thanh, chân tăng chỉnh và bánh xe. Kích thước phụ kiện phải phù hợp với series và rãnh thực tế của thanh nhôm; hai mẫu cùng tiết diện 20×20 vẫn có thể dùng phụ kiện khác nhau.

Để được tư vấn lựa chọn nhôm định hình 20×20, phụ kiện đồng bộ và phương án cắt theo kích thước, quý khách vui lòng liên hệ Zalo 0963.192819. Giá sản phẩm phụ thuộc vào quy cách thanh, chiều dài, số lượng và yêu cầu gia công. Cung cấp bản vẽ hoặc kích thước khung dự kiến sẽ giúp việc tư vấn và báo giá sát nhu cầu hơn.
