Phụ kiện nhôm Solar

Phụ kiện nhôm Solar

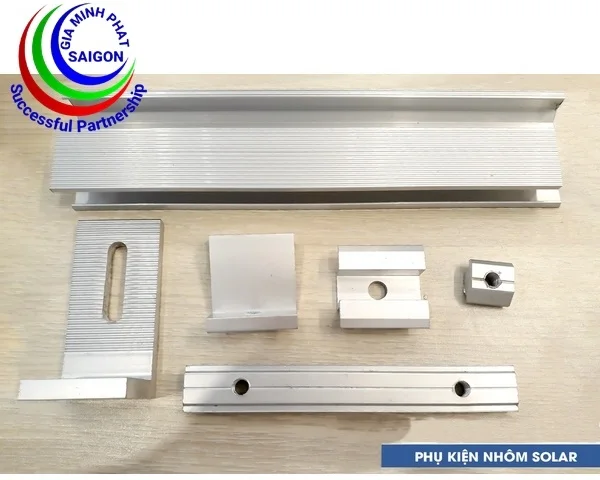

Phụ kiện nhôm Solar lắp ráp cùng thanh rail là các chi tiết dùng để giữ tấm pin, nối thanh rail và liên kết hệ rail với mái hoặc khung đỡ. Mỗi chi tiết đảm nhiệm một vị trí trong đường truyền lực từ tấm pin xuống kết cấu công trình. Chọn phụ kiện đúng quy cách giúp quá trình lắp đặt thuận tiện và bảo đảm các mối liên kết đáp ứng yêu cầu của thiết kế.

Các nhóm phụ kiện và công dụng

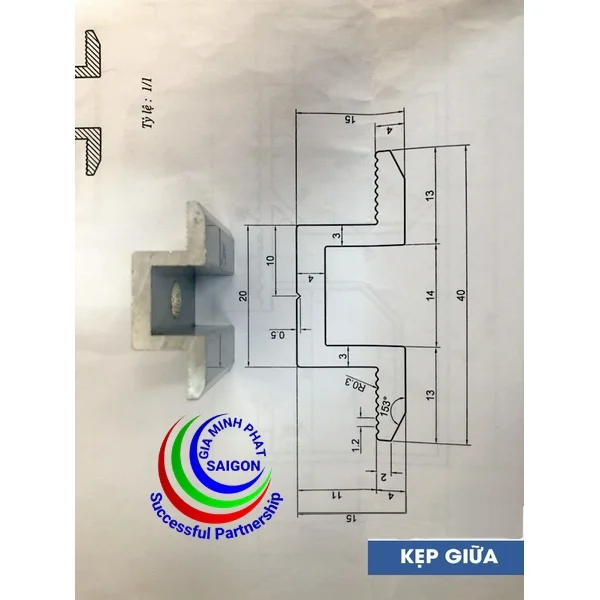

• Kẹp giữa: lắp tại vị trí giữa hai tấm pin liền kề để giữ khung pin trên rail.

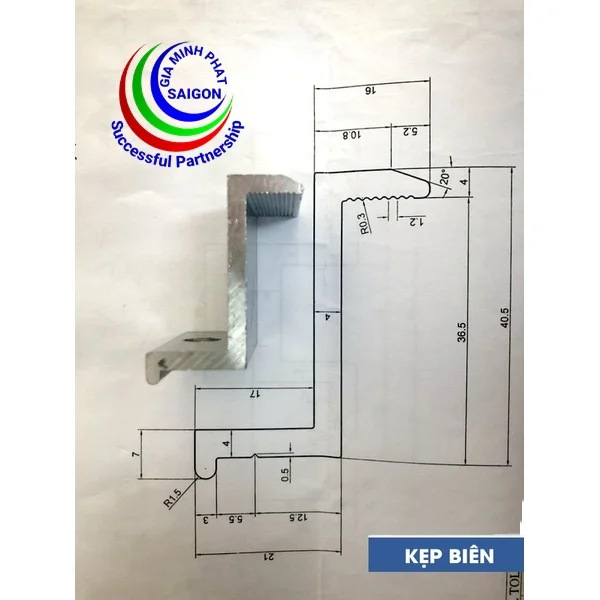

• Kẹp biên hoặc kẹp cuối: cố định tấm pin ở hai đầu dãy; kích thước kẹp phải phù hợp với chiều cao khung pin.

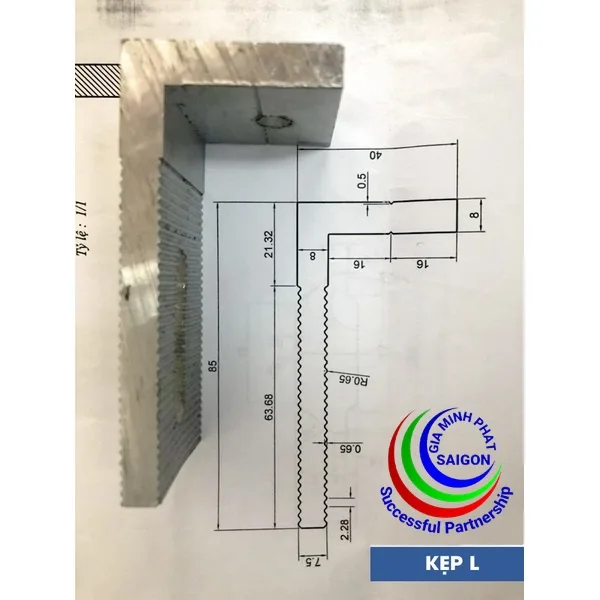

• Chân L và phụ kiện kẹp mái: tạo vị trí liên kết thanh rail với loại mái tương ứng. Cấu tạo chân và phương pháp cố định cần chọn theo mái tôn, mái ngói hoặc kiểu mái cụ thể.

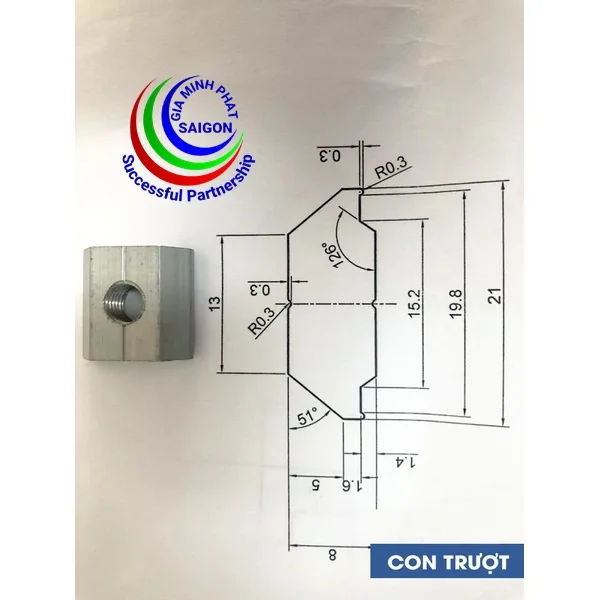

• Con trượt, bu lông và đai ốc: lắp trong rãnh rail hoặc tại các vị trí liên kết được thiết kế để giữ kẹp và các chi tiết khác.

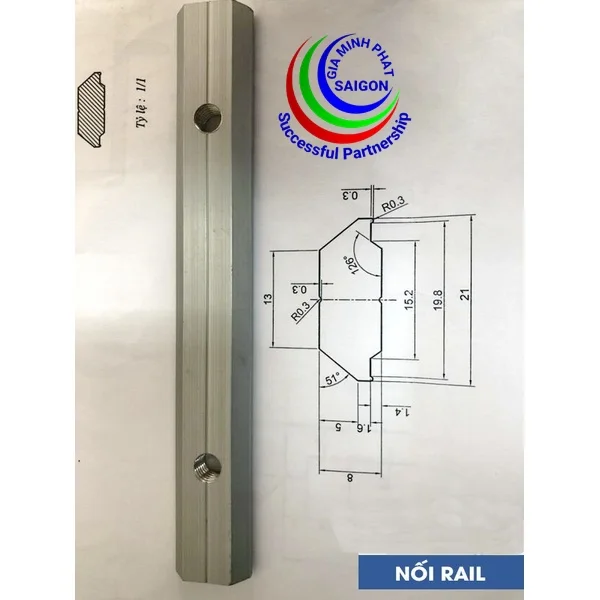

• Thanh nối rail: liên kết hai đoạn rail; vị trí nối và khoảng cách tới điểm đỡ cần tuân theo hướng dẫn của hệ rail.

Chất liệu và kích thước cần kiểm tra

Tùy cấu tạo, phụ kiện nhôm Solar có thể sử dụng nhôm hợp kim, thép không gỉ hoặc kết hợp nhiều vật liệu. Chi tiết nhôm có thể được anod hóa để bảo vệ bề mặt. Khi lựa chọn, cần kiểm tra mác vật liệu, kích thước kẹp, chiều cao khung pin tương thích, cỡ rãnh rail, kích thước bu lông, chiều dài thanh nối và hình dạng vị trí tiếp xúc với mái. Không nên dùng một bộ phụ kiện cho nhiều loại rail chỉ vì chúng trông giống nhau.

Ứng dụng thực tế của nhóm phụ kiện nhôm solar

Các phụ kiện nhôm Solar này được sử dụng trong hệ pin mặt trời trên mái nhà, mái xưởng và những kết cấu đỡ phù hợp. Khi lắp trên mái, cần kiểm tra vị trí bắt vào kết cấu chịu lực, phương án chống thấm, tải trọng gió và nguy cơ ăn mòn tại mối tiếp xúc giữa các kim loại. Nếu thiết kế yêu cầu liên kết điện hoặc tiếp địa qua kẹp và rail, chỉ sử dụng chi tiết có thông số xác nhận chức năng đó và lắp đúng hướng dẫn kỹ thuật.

Để chọn đúng bộ phụ kiện nhôm Solar, khách hàng nên cung cấp mã hoặc bản vẽ tiết diện rail, kích thước khung pin, loại mái, sơ đồ bố trí tấm pin và số lượng cần lắp. Gia Minh Phát Sài Gòn cung cấp nhóm phụ kiện nhôm hệ solar để khách hàng tham khảo theo cấu hình công trình. Để được tư vấn quy cách và nhận báo giá, quý khách liên hệ Zalo 0963.192819.
