Nhôm định hình 16×80

Nhôm định hình 16×80 – Thanh nhôm mỏng cho khung thiết bị và mặt panel

Nhôm định hình 16×80 có kích thước mặt cắt danh nghĩa 16 x 80 mm. Tỷ lệ hai cạnh 1:5 tạo nên một thanh hẹp theo chiều dày nhưng có mặt cao 80 mm. Kích thước này đáng cân nhắc khi cần làm mép khung, thanh đỡ panel hoặc chi tiết nằm giữa những bộ phận có khoảng cách lắp đặt hạn chế.

Nhôm định hình 16×80 là một quy cách profile được giới thiệu trên thị trường, nhưng tên kích thước không xác định kiểu rãnh hay cấu tạo bên trong. Những chi tiết đó phải được kiểm tra theo mã hàng và bản vẽ mặt cắt trước khi chọn phụ kiện.

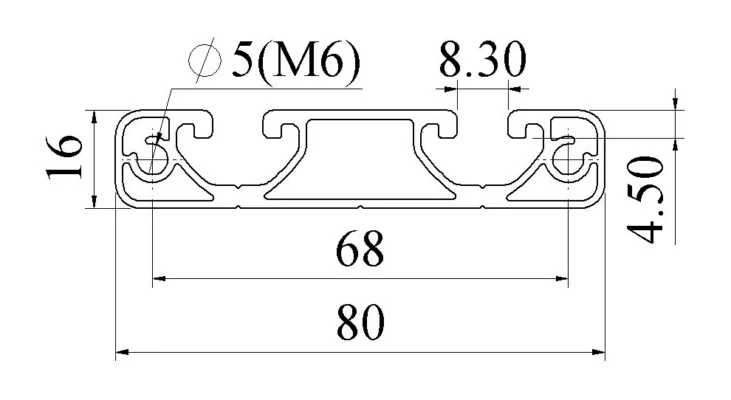

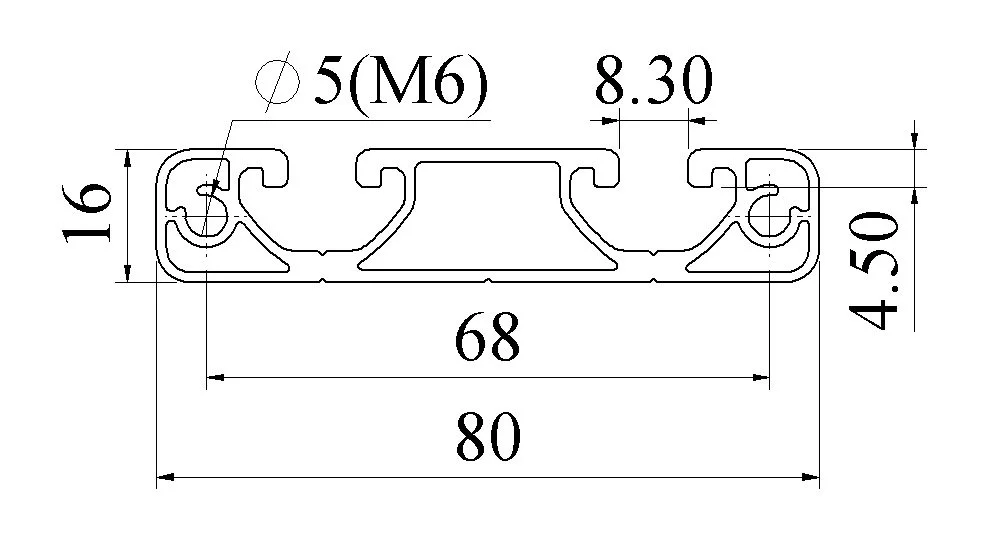

Thông số kỹ thuật nhôm định hình 16×80

• Kích thước ngoài danh nghĩa: 16 x 80 mm.
• Dạng mặt cắt: Hình chữ nhật, cạnh dài gấp năm lần cạnh ngắn.
• Cấu tạo: Hình dạng khoang, vách nhôm và rãnh lắp ghép tùy khuôn sản xuất.
• Vật liệu: Hợp kim nhôm công nghiệp A6063-T5.
• Bề mặt: Được xử lý anodized; màu bạc tự nhiên là lựa chọn phổ biến.
• Chiều dài: Cắt theo bản vẽ hoặc danh sách kích thước đặt hàng.
• Gia công bổ sung: Khoan, cắt hoặc chuẩn bị điểm nối nếu cấu tạo thanh và thiết kế cho phép.

Đối với một chi tiết cần lắp vừa vào khe máy, ngoài hai kích thước danh nghĩa còn phải kiểm tra dung sai, độ thẳng và vị trí các mép lắp. Trọng lượng mỗi mét, độ dày vách và thông số chịu lực cũng cần lấy từ tài liệu của đúng mẫu nhôm.

Đặc điểm nổi bật

Dễ bố trí trong khoảng dày giới hạn: Cạnh 16 mm cho phép xem xét thanh tại vị trí không đủ chỗ cho profile rộng 20 mm hoặc lớn hơn. Khoảng trống cho đầu vít, phụ kiện và thao tác lắp vẫn cần được tính riêng.

Mặt cao 80 mm tạo nhiều cách bố trí chi tiết: Tùy hình dạng profile Nhôm định hình 16×80, mặt 80 mm có thể được dùng để liên kết với tấm panel, thanh phụ hoặc bộ phận của tủ thiết bị. Bản vẽ cần chỉ rõ mặt tiếp xúc, vị trí lỗ và khoảng cách đến mép thanh.

Hướng lắp ảnh hưởng đến khả năng làm việc: Nếu thanh được dùng làm dầm, đặt cạnh 80 mm theo phương tải có thể đem lại đặc tính chống uốn khác với cách đặt cạnh 16 mm theo phương đó. Việc chọn hướng phải dựa trên bản vẽ tiết diện, chiều dài nhịp và điểm cố định.

Cần kiểm soát lực tác động lệch tâm: Thiết bị gắn nhô khỏi mặt thanh có thể tạo lực xoắn tại mối nối. Với profile hẹp, nên xác định trọng lượng và vị trí của chi tiết gắn thêm trước khi chốt phương án gá.

Ứng dụng thực tế

Nhôm định hình 16×80 có thể được xem xét cho khung hộp điều khiển, mép panel thiết bị, giá gắn linh kiện và thanh viền tấm che. Trong một trạm kiểm tra, thanh có thể tạo cạnh để lắp bảng công tắc hoặc cụm đầu nối, nếu mặt cắt và phương pháp bắt vít đáp ứng yêu cầu.

Sản phẩm cũng có thể dùng làm khung phụ trong bàn kỹ thuật hoặc mô hình máy cần chiều dày nhỏ. Với panel có nhiều lỗ lắp hoặc thường xuyên được tháo ra, cần kiểm tra khoảng cách giữa các điểm bắt để tránh làm biến dạng tấm và thanh.

So sánh với các kích thước liên quan

Nhôm định hình 10×80 có cùng cạnh dài 80 mm nhưng mỏng hơn theo cạnh ngắn. Nhôm định hình 16×80 dành cho thiết kế cho phép bề dày 16 mm và cần một mặt cắt khác để bố trí chi tiết. So với nhôm 15×60,  nhôm định hình 16×80 chỉ tăng nhẹ cạnh hẹp nhưng cao hơn 20 mm ở cạnh dài.

Những chênh lệch kích thước này không đủ để xếp hạng khả năng chịu tải. Khi thay một loại thanh bằng loại khác, cần kiểm tra lại vị trí lỗ, phụ kiện, tải và không gian lắp đặt.

Phụ kiện và tư vấn báo giá

Phụ kiện có thể gồm bản mã, ke liên kết, vít, chi tiết kẹp hoặc đai ốc rãnh nếu mẫu nhôm có rãnh phù hợp. Khách hàng đang sửa chữa một bộ khung cũ nên gửi hình mặt cắt hoặc mẫu thanh để tránh chọn phụ kiện chỉ theo tên “Nhôm định hình 16×80”.

Để được tư vấn và nhận báo giá nhôm định hình 16×80, quý khách liên hệ Zalo 0963.192819. Vui lòng cung cấp chiều dài cần cắt, số lượng, bản vẽ và yêu cầu gia công để xác định đúng quy cách sản phẩm.
