Nhôm định hình 60×60

Nhôm định hình 60×60 – Thanh nhôm vuông cho cột và khung đỡ thiết bị

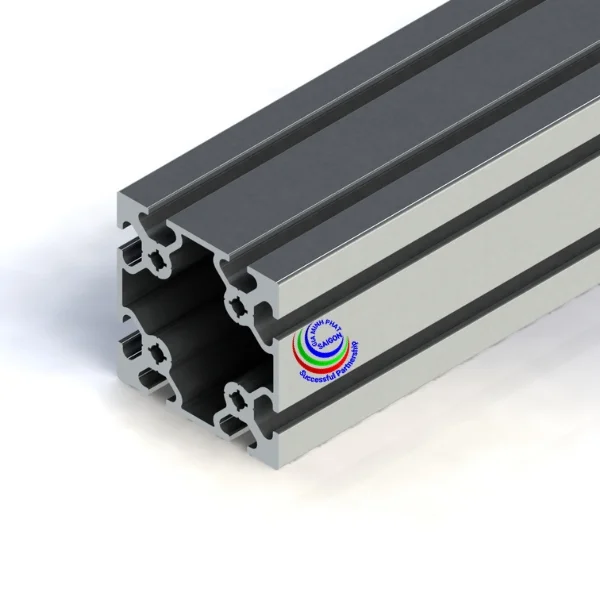

Nhôm định hình 60×60 là profile công nghiệp có tiết diện vuông, kích thước 60 mm ở mỗi cạnh. Thanh thường được đưa vào bản vẽ khi bộ khung cần cột hoặc thanh viền có mặt cắt lớn, đồng thời cần các vị trí lắp ghép dọc theo thân nhôm.

Trong một trạm máy, cột khung không chỉ đỡ các thanh ngang. Nó còn có thể là nơi gắn tấm bao che, giá điều khiển hoặc bộ phận dẫn dây. Hệ rãnh của nhôm định hình 60×60 tạo điều kiện bố trí những chi tiết này theo yêu cầu sử dụng. Sản phẩm có thể được cắt và gia công để lắp vào khung theo kích thước riêng.

Thông số kỹ thuật nhôm định hình 60×60

• Kích thước tiết diện: 60 x 60 mm.
• Kiểu mặt cắt: Hình vuông; số lượng và hình dạng rãnh tùy thiết kế sản phẩm.
• Cấu trúc bên trong: Có các khoang rỗng và vách nhôm theo khuôn đùn của từng mẫu.
• Chất liệu: Hợp kim nhôm công nghiệp A6063-T5.
• Bề mặt: Được xử lý anodized, phổ biến là màu bạc.
• Chiều dài: Cắt theo danh sách kích thước hoặc bản vẽ lắp.
• Gia công: Có thể khoan, taro hoặc chuẩn bị vị trí bắt nối theo yêu cầu kỹ thuật.

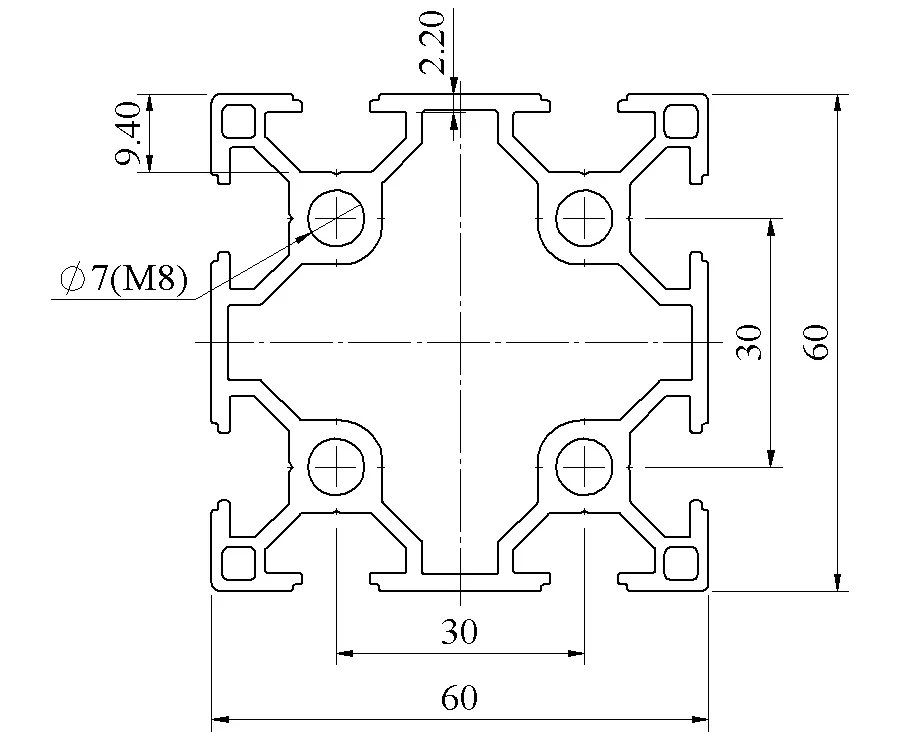

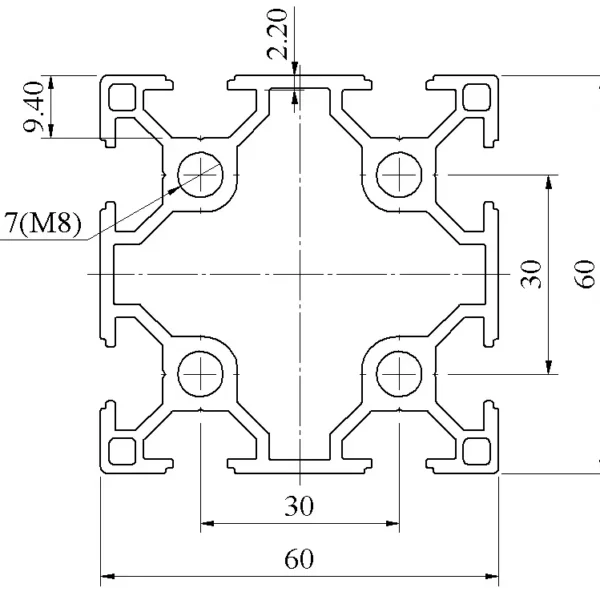

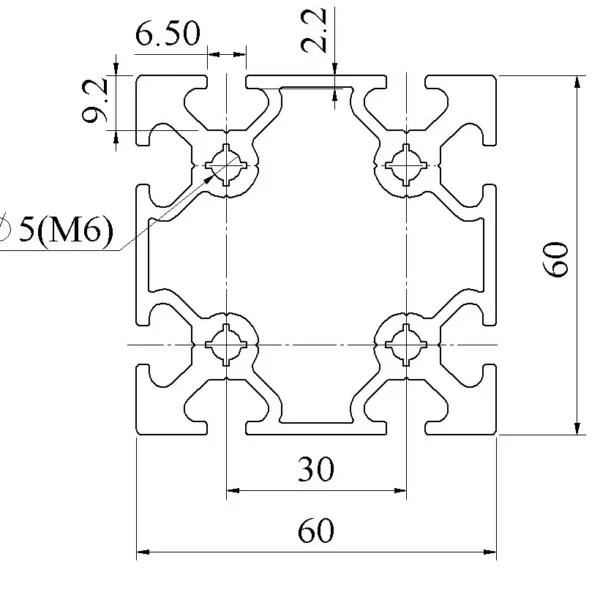

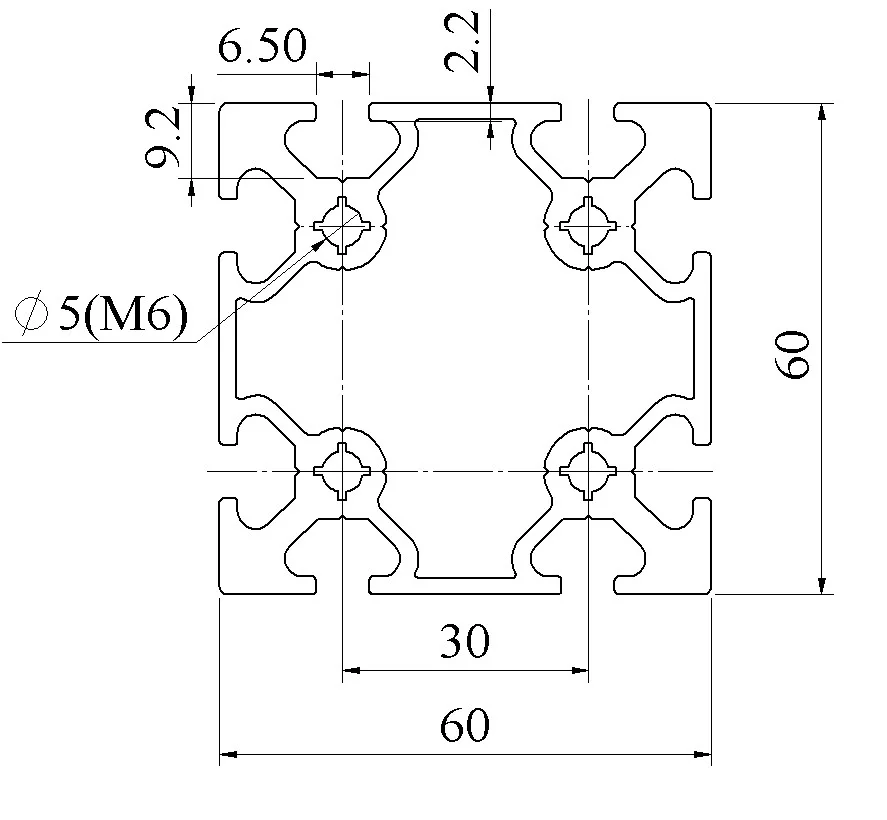

Cùng mang kích thước nhôm định hình 60×60, các thanh vẫn có thể khác nhau về trọng lượng mỗi mét, độ dày vách, kích thước rãnh và độ cứng. Đối với khung chịu tải, cần kiểm tra bản vẽ tiết diện và dữ liệu của đúng mẫu nhôm trước khi quyết định số lượng thanh, khoảng cách giữa các cột.

Đặc điểm nổi bật

Bố trí được nhiều hướng liên kết: Tiết diện vuông giúp xác định các mặt lắp ghép quanh cột. Từ một thanh đứng, người thiết kế có thể bố trí thanh ngang, thanh giằng và tấm che ở những hướng khác nhau, tùy kiểu rãnh và phụ kiện.

Phù hợp với khung có chiều cao đáng kể: Khi làm cột cho tủ máy hoặc trạm thao tác, nhôm định hình 60×60 là một phương án để khảo sát cùng chiều cao khung, tải đặt phía trên và lực tác động ngang. Độ ổn định của hệ thống còn phụ thuộc thanh giằng, chân đế và cách cố định xuống nền.

Dễ dự trù vị trí thiết bị: Nếu biết trước máy sẽ có cửa bảo vệ, cụm công tắc hoặc máng dây, các vị trí này có thể được thể hiện ngay trên bản vẽ khung. Việc chuẩn bị rãnh tiếp cận và khoảng hở lắp đặt giúp hạn chế phải thay đổi thiết kế sau khi dựng máy.

Cho phép lắp khung theo từng cụm: Cột, thanh ngang và tấm bao che có thể được chuẩn bị riêng rồi ghép tại nơi sử dụng. Với kết cấu lớn, cần tính kỹ các điểm nối giữa cụm để giữ độ vuông và độ ổn định của khung.

Ứng dụng thực tế

Nhôm định hình 60×60 có thể làm cột chính của khung máy, chân bàn thiết bị, trụ đỡ tủ máy và khung trạm kiểm tra. Trong khu vực sản xuất, thanh còn được dùng cho giá đặt thiết bị, khung bảo vệ hoặc kết cấu đỡ tấm che khi thiết kế yêu cầu kích thước cột 60 mm.

Ví dụ, ở một trạm lắp ráp có mặt bàn, đèn, màn hình và tấm chắn, các bộ phận này đều tạo tải lên khung theo những hướng khác nhau. Việc chọn nhôm định hình 60×60 phải đi cùng tính toán về thanh ngang, mối nối và vị trí đặt chân. Với khung cao hoặc có thiết bị chuyển động, cần kiểm tra thêm khả năng chống lắc.

So sánh với các kích thước liên quan

Nhôm định hình 50×50 chiếm ít diện tích hơn và có thể phù hợp khi khung cần gọn. Nhôm 60×60 có kích thước lớn hơn theo cả hai chiều, thích hợp để xem xét cho cột và góc khung có không gian lắp đặt rộng hơn. Nếu cần làm dầm ưu tiên chiều cao theo một hướng, profile chữ nhật như nhôm định hình 50×100 là phương án khác để đánh giá.

Không thể xác định thanh nào phù hợp hơn chỉ qua tên kích thước. Cần so sánh cấu tạo từng mẫu, tải thực tế, chiều dài thanh và cách cố định toàn bộ bộ khung.

Phụ kiện và tư vấn báo giá

Tùy series, nhôm định hình 60×60 có thể lắp với ke góc, bản mã, đai ốc rãnh, con trượt, bulông, chân tăng chỉnh, chân đế cố định và nắp bịt đầu thanh. Phụ kiện cần đúng kiểu rãnh và phương án nối được thể hiện trên bản vẽ.

Quý khách cần tư vấn hoặc nhận báo giá nhôm định hình 60×60 vui lòng liên hệ Zalo 0963.192819. Hãy cung cấp chiều dài cắt, số lượng, yêu cầu gia công và mục đích sử dụng để được đề xuất thanh nhôm cùng phụ kiện phù hợp.
