Nhôm định hình 40×120 – Profile cho dầm dài và khung thiết bị công nghiệp

Khi một bộ khung cần dầm có chiều cao lớn nhưng không muốn tăng bề rộng lắp đặt tương ứng, nhôm định hình 40×120 là kích thước đáng xem xét. Thanh có tiết diện chữ nhật 40 x 120 mm, với cạnh dài gấp ba cạnh ngắn. Kiểu dáng này phù hợp cho những vị trí cần ưu tiên độ cứng theo một phương, chẳng hạn xà ngang, dầm đỡ hoặc cạnh chính của khung máy.

Các rãnh dọc trên nhôm định hình 40×120 tạo vị trí lắp phụ kiện và kết nối với những bộ phận khác. Thanh có thể được cắt, gia công theo bản vẽ để tham gia vào một hệ khung phù hợp với mặt bằng và thiết bị thực tế.

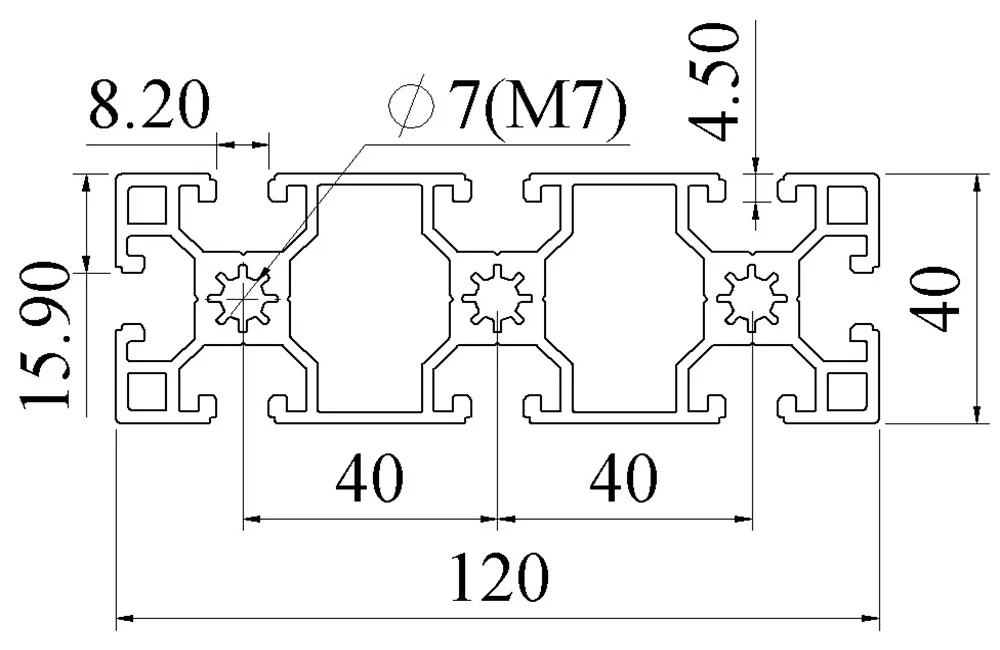

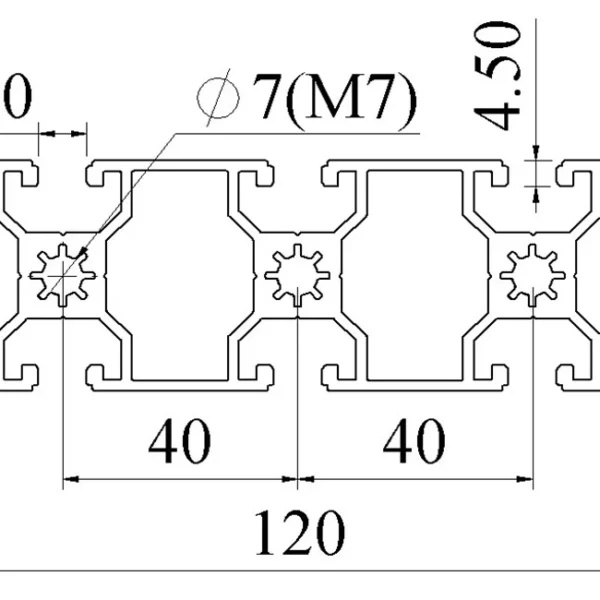

Thông số kỹ thuật nhôm định hình 40×120

• Kích thước ngoài: 40 x 120 mm.
• Dạng tiết diện: Hình chữ nhật, tỷ lệ cạnh 1:3.
• Cấu tạo: Profile có các khoang và vách nhôm bên trong; cấu trúc cụ thể phụ thuộc khuôn sản xuất.
• Vật liệu: Hợp kim nhôm công nghiệp A6063-T5.
• Bề mặt: Được anodized; màu bạc tự nhiên là lựa chọn phổ biến.
• Chiều dài: Cung cấp theo quy cách hoặc cắt, gia công theo yêu cầu.
• Liên kết: Bulông, đai ốc rãnh (Con trượt), ke góc, ke chìm, mặt bích và phụ kiện tương thích.

Độ dày vách nhôm, khối lượng trên mét dài, kích thước rãnh và các chỉ số liên quan đến độ cứng không giống nhau giữa mọi loại nhôm định hình 40×120. Nếu dùng thanh làm dầm chịu lực, cần yêu cầu bản vẽ tiết diện hoặc datasheet của đúng mẫu hàng để tính toán.

Đặc điểm nổi bật

Chiều cao tiết diện lớn: Khi đặt cạnh 120 mm theo phương đứng cho dầm chịu tải từ trên xuống, hình dạng tiết diện có lợi cho khả năng chống uốn theo phương đó. Tuy nhiên, mức tải cho phép không thể suy ra trực tiếp từ kích thước 40 x 120 mm; chiều dài nhịp, cấu trúc bên trong và điểm đỡ đều có ảnh hưởng.

Tập trung vật liệu vào vị trí cần thiết: Với khung gồm nhiều loại thanh, nhôm định hình 40×120 có thể được bố trí ở phần dầm chính; các thanh đứng, giằng hoặc chi tiết phụ chọn theo yêu cầu riêng. Cách thiết kế này giúp kiểm soát kích thước tổng thể của hệ thống.

Có chỗ để bố trí nhiều chi tiết lắp ghép: Trên những mặt có rãnh thích hợp, người dùng có thể gắn gá đỡ, tấm ốp, thiết bị đo hoặc các thanh liên kết. Vị trí và số lượng rãnh cần được kiểm tra trên bản vẽ sản phẩm trước khi lên phương án lắp.

Phù hợp với kết cấu cần bảo trì: Bộ khung sử dụng mối nối cơ khí cho phép tháo một số chi tiết để tiếp cận máy móc. Việc thiết kế vị trí mối nối ngay từ đầu sẽ giúp quá trình lắp đặt và bảo trì thuận tiện hơn.

Ứng dụng thực tế

Nhôm định hình 40×120 có thể làm dầm ngang của khung máy, thanh đỡ cho bàn thiết bị có mặt bàn rộng hoặc xà kết nối các cột trong trạm sản xuất. Với băng tải và dây chuyền tự động hóa, profile được cân nhắc tại những đoạn cần bố trí nhiều cụm phụ trợ trên cùng một thanh.

Ngoài ra, sản phẩm còn dùng cho giá đặt thiết bị, khung bao máy và kết cấu đỡ tấm che kích thước lớn. Mỗi ứng dụng cần được đánh giá theo tải trọng thực, độ rung, chiều dài thanh và độ cứng của các góc nối. Với thiết bị có yêu cầu an toàn riêng, cần kiểm tra thiết kế toàn bộ kết cấu trước khi sử dụng.

So sánh với các kích thước liên quan

Nhôm định hình 40×40 có tiết diện vuông, phù hợp cho nhiều vị trí làm cột hoặc khung phụ. Nhôm 40×80 tăng chiều cao tiết diện theo một phương và có thể đáp ứng những dầm ngắn hơn hoặc yêu cầu độ cứng thấp hơn, tùy cấu tạo sản phẩm. Nhôm định hình 40×120 dành cho trường hợp thiết kế cần chiều cao tiết diện 120 mm trong bề rộng 40 mm.

Một phương án khác là nhôm định hình 30×90 nếu không gian chỉ cho phép cạnh rộng 30 mm. Khi lựa chọn, cần so sánh dữ liệu kỹ thuật của từng profile trong cùng điều kiện tải và chiều dài nhịp.

Phụ kiện và tư vấn báo giá

Nhôm định hình 40×120 có thể lắp với bản mã, ke góc, bulông, đai ốc T, con trượt rãnh, chi tiết nối đầu thanh, chân đế và nắp bịt. Phụ kiện phải tương thích với series, hình dạng và kích thước rãnh của thanh được đặt mua.

Quý khách cần tư vấn hoặc nhận báo giá nhôm định hình 40×120 vui lòng liên hệ Zalo 0963.192819. Hãy cung cấp bản vẽ, chiều dài từng thanh, số lượng và yêu cầu gia công để được đề xuất profile cùng phụ kiện phù hợp với kết cấu dự kiến.
