Nhôm định hình tròn D28 1 cánh

Nhôm định hình tròn D28 – 1 cánh: Thanh tròn có gờ để lắp ghép

Nhôm định hình tròn D28 – 1 cánh là profile có phần thân tròn đường kính ngoài danh nghĩa 28 mm và một phần nhôm nhô ra dọc thân, thường được gọi là cánh hoặc gờ. Khác với thanh D28 tròn thông thường, cánh tạo thêm vị trí để bố trí mối nối hoặc lắp một chi tiết khác theo thiết kế.

Dòng profile này phù hợp khi bộ khung cần giữ hình dáng thanh tròn nhưng vẫn có một hướng lắp ghép xác định. Tuy nhiên, tên gọi “1 cánh” chưa cho biết cánh rộng bao nhiêu, dày bao nhiêu hoặc có rãnh hay không. Những chi tiết đó cần được đối chiếu trên mặt cắt sản phẩm trước khi đặt hàng.

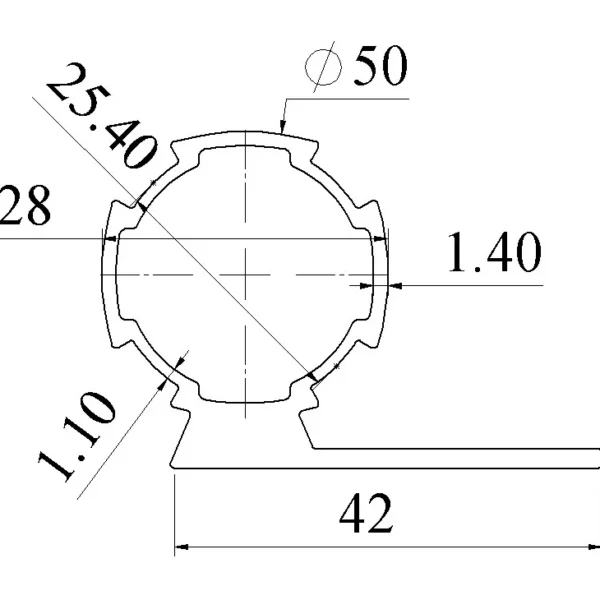

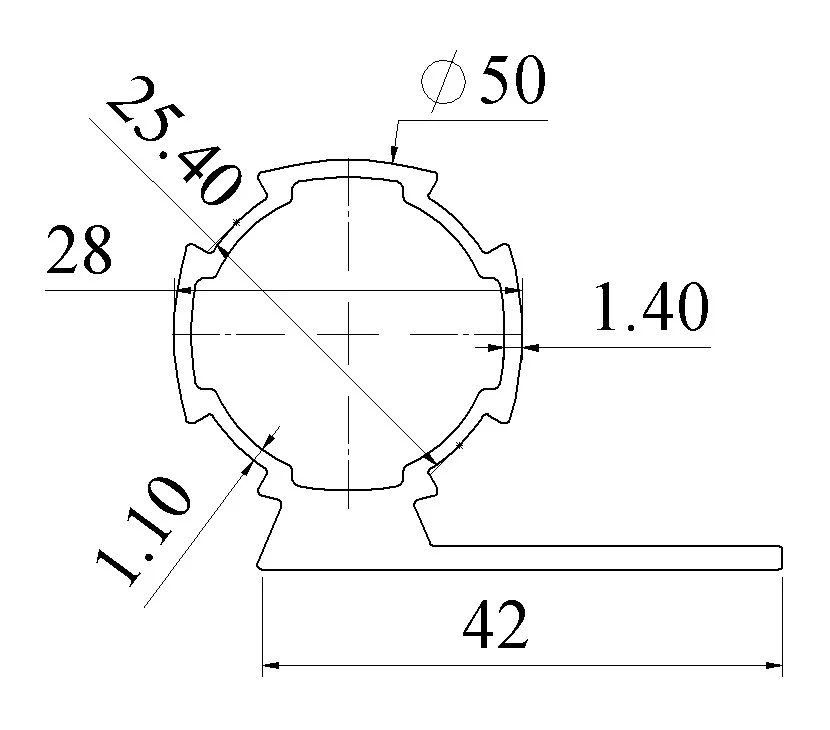

Thông số kỹ thuật nhôm định hình tròn D28 – 1 cánh

• Đường kính phần thân tròn: Danh nghĩa 28 mm.
• Hình dạng mặt cắt: Thân tròn kết hợp một cánh chạy dọc theo thanh.
• Kích thước cánh: Phụ thuộc khuôn nhôm; cần kiểm tra chiều rộng, độ dày và vị trí cánh trên bản vẽ.
• Cấu tạo thân: Có thể khác nhau theo mẫu, bao gồm dạng rỗng hoặc cấu trúc riêng của hệ profile.
• Vật liệu: Hợp kim nhôm công nghiệp A6063-T5.
• Bề mặt: Được xử lý anodized; màu bạc tự nhiên là lựa chọn phổ biến.
• Chiều dài: Cắt theo kích thước yêu cầu và khả năng gia công thực tế.

Nếu cánh dùng để bắt vít, kẹp tấm hoặc chịu lực từ bộ phận gắn thêm, cần kiểm tra độ dày cánh, khoảng cách đến thân tròn và phương pháp liên kết được nhà cung cấp khuyến nghị. Không nên xác định khả năng chịu tải chỉ từ ký hiệu nhôm định hình tròn D28 – 1 cánh.

Đặc điểm nổi bật

Có một hướng gá lắp rõ ràng: Phần cánh giúp người thiết kế xác định phía cần gắn tấm, kẹp hoặc chi tiết phụ. Khi dựng nhiều thanh song song, việc thống nhất hướng cánh ngay từ bản vẽ sẽ giúp các vị trí lắp ghép thẳng hàng.

Giữ được bề mặt tròn ở phần thân: Những vị trí cần cầm nắm hoặc cần hình thức dạng ống vẫn có thể sử dụng phần thân D28. Cánh được bố trí về phía chi tiết cần liên kết để tránh ảnh hưởng đến khu vực thao tác.

Có thể giảm số chi tiết gá rời: Nếu hình dạng cánh phù hợp với thiết kế, một số mối nối có thể được bố trí trực tiếp trên profile. Lợi ích cụ thể phụ thuộc hình học cánh, loại tấm cần lắp và cách gia công.

Cần chú ý chiều xoay khi cắt, lắp: Thanh D28 tròn thông thường có thể xoay quanh trục mà hình dạng ngoài gần như không đổi. Với loại 1 cánh, hướng cánh quyết định vị trí của chi tiết gắn kèm, nên phải được thể hiện rõ trong bản vẽ lắp.

Ứng dụng thực tế

Nhôm định hình tròn D28 – 1 cánh có thể được cân nhắc cho thanh viền của tấm che, giá đỡ có mặt ốp, khung phụ của thiết bị hoặc tay nắm kết hợp chi tiết gá. Chẳng hạn, phần thân tròn nằm ở mép ngoài để dễ tiếp xúc, còn cánh hướng vào trong để liên kết với tấm hoặc bộ phận hỗ trợ.

Trong các hệ thống cần bố trí nhiều thanh theo cùng một hướng, cánh có thể đóng vai trò mốc định vị khi lắp ráp. Nếu dùng thanh cho bộ phận thường xuyên chịu va chạm, rung hoặc lực kéo từ tấm gắn vào cánh, cần kiểm tra riêng độ bền của điểm nối.

So sánh với các kích thước liên quan

Nhôm tròn D28 thông thường phù hợp khi chỉ cần thân tròn hoặc lắp bằng cùm ôm quanh thanh. Nhôm định hình tròn D28 – 1 cánh thích hợp hơn khi thiết kế cần thêm một phía để liên kết chi tiết. Hai loại không nên thay thế trực tiếp cho nhau nếu phụ kiện phụ thuộc vào hình dạng mặt cắt.

So với nhôm định hình 20×20 có rãnh, nhôm định hình tròn D28 – 1 cánh mang hình dáng tròn và chỉ có một hướng cánh theo cấu tạo sản phẩm. Lựa chọn loại nào phụ thuộc vị trí lắp tấm, yêu cầu cầm nắm và phụ kiện sẵn có của bộ khung.

Phụ kiện và tư vấn báo giá

Phụ kiện có thể gồm đầu nối cho thân D28, cùm kẹp, nút bịt, vít hoặc chi tiết giữ tấm, tùy bản vẽ của cánh và cách sử dụng. Trước khi đặt hàng, cần xác nhận phụ kiện có lắp vừa cả phần thân tròn lẫn phần cánh.

Để được tư vấn và nhận báo giá nhôm định hình tròn D28 – 1 cánh, quý khách liên hệ Zalo 0963.192819. Vui lòng gửi hình mặt cắt hoặc mẫu thanh đang dùng, chiều dài cần cắt, số lượng và chi tiết dự kiến gắn vào cánh để được kiểm tra quy cách phù hợp.
