Nhôm định hình 45×45

Nhôm định hình 45×45 – Profile vuông cho hệ khung công nghiệp

Nhôm định hình 45×45 là thanh nhôm công nghiệp có tiết diện vuông 45 x 45 mm. Sản phẩm được dùng để tạo cột, thanh ngang và các điểm liên kết trong khung máy, bàn thiết bị hoặc trạm làm việc. Trên thân thanh có rãnh để lắp ghép các bộ phận bằng phụ kiện cơ khí.

Kích thước 45 mm phù hợp với những thiết kế đã chọn hệ profile 45 hoặc cần tiết diện lớn hơn 40×40. Tuy nhiên, 45×45 là kích thước ngoài, không phải một mức chịu tải cố định. Để chọn đúng thanh, cần xem cả cấu tạo bên trong và điều kiện vận hành của bộ khung.

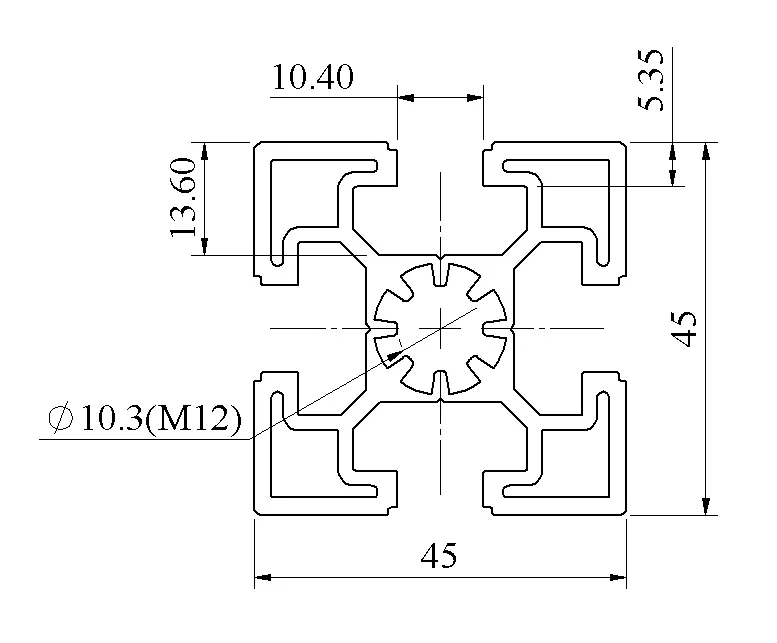

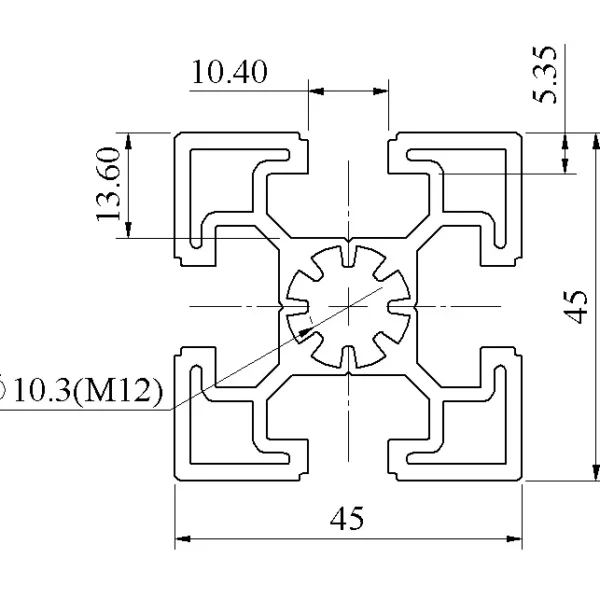

Thông số kỹ thuật nhôm định hình 45×45

• Kích thước tiết diện: 45 x 45 mm.
• Hình dạng: Tiết diện vuông, có rãnh lắp ghép dọc thân; hình dạng rãnh tùy mẫu.
• Cấu trúc: Các khoang rỗng và vách nhôm được bố trí theo khuôn đùn của từng sản phẩm.
• Vật liệu: Hợp kim nhôm công nghiệp A6063-T5.
• Bề mặt: Được anodized; màu bạc tự nhiên là lựa chọn phổ biến.
• Chiều dài: Cung cấp theo quy cách hoặc cắt, gia công theo yêu cầu.
• Liên kết: Bulông, đai ốc rãnh (Con trượt), ke góc, ke chìm, mặt bích và phụ kiện tương thích.

Độ dày thành nhôm, trọng lượng mỗi mét và thông số cơ học có thể khác nhau giữa các loại 45×45. Nếu cần tính toán kết cấu, hãy yêu cầu bản vẽ tiết diện và datasheet của đúng mẫu hàng.

Đặc điểm nổi bật

Thuận tiện khi thiết kế theo hệ 45: Khi nhiều bộ phận của máy dùng cùng một series, việc chọn nhôm định hình 45×45 giúp xác định kích thước lắp ghép và chọn phụ kiện đồng bộ. Cần kiểm tra kiểu rãnh trước khi kết hợp sản phẩm từ những nguồn cung khác nhau.

Thích hợp làm cột và góc khung: Hai cạnh bằng nhau giúp thanh dễ bố trí ở vị trí giao nhau giữa mặt trước và mặt bên của máy. Tấm ốp, thanh ngang hoặc cửa bảo vệ có thể được thiết kế để kết nối tại các mặt phù hợp.

Cho phép sắp xếp lại thiết bị gắn trên khung: Khi đổi vị trí cảm biến, hộp điều khiển hoặc gá đỡ, người sử dụng có thể xem xét tận dụng rãnh và thay đổi phụ kiện lắp. Việc điều chỉnh vẫn phải bảo đảm mối nối chắc chắn sau khi hoàn thiện.

Dễ xác định quy cách gia công: Một danh sách cắt ghi rõ chiều dài, số lượng và vị trí khoan hoặc taro giúp các thanh được chuẩn bị trước khi đưa đến nơi lắp đặt. Điều này đặc biệt hữu ích với khung có nhiều thanh cùng kích thước.

Ứng dụng thực tế nhôm định hình 45×45

Nhôm định hình 45×45 có thể làm cột cho trạm thao tác, khung đặt thiết bị kiểm tra, giá đỡ cụm điều khiển và các thanh viền trong máy tự động hóa. Với khung bảo vệ, profile tạo vị trí gắn tấm chắn, cửa ra vào và các bộ phận liên quan.

Trong kệ kỹ thuật hoặc bàn lắp ráp, thanh có thể được dùng ở chân bàn, góc kệ và những vị trí cần bắt nhiều chi tiết. Tải trọng mặt bàn, chiều cao khung và lực tác động khi thao tác sẽ quyết định số lượng thanh giằng cần thiết. Đối với máy rung hoặc có bộ phận chuyển động, cần đánh giá thêm độ ổn định của toàn bộ hệ khung.

So sánh với các kích thước liên quan

So với nhôm định hình 40×40, loại 45×45 lớn hơn 5 mm ở mỗi cạnh. Chênh lệch kích thước này ảnh hưởng đến không gian lắp và quy cách phụ kiện, nhưng không đủ để kết luận mức chịu tải của hai mẫu nếu chưa xem cấu tạo tiết diện.

Trong cùng hệ kích thước, nhôm định hình 45×90 có một cạnh dài hơn, phù hợp để cân nhắc cho dầm cần ưu tiên độ cứng theo một phương. Nhôm định hình 45×45 thích hợp hơn khi vị trí lắp cần tiết diện vuông. Lựa chọn cuối cùng phụ thuộc chiều dài nhịp, tải trọng và cách nối các thanh.

Phụ kiện và tư vấn báo giá

Các chi tiết có thể dùng cho hệ khung 45×45 gồm ke góc, bản mã, đai ốc rãnh, con trượt, bulông, chân tăng chỉnh, bánh xe và nắp bịt. Cần chọn đúng phụ kiện của mẫu profile đang sử dụng; cùng kích thước 45×45 vẫn có thể khác kiểu rãnh.

Quý khách cần tư vấn hoặc báo giá nhôm định hình 45×45 có thể liên hệ Zalo 0963.192819. Vui lòng gửi số lượng, chiều dài cắt, bản vẽ nếu có và yêu cầu gia công để được đề xuất quy cách thanh cùng phụ kiện phù hợp.
