Nhôm định hình 50×100

Nhôm định hình 50×100 – Profile cho dầm đỡ và khung thiết bị cỡ lớn

Một dầm máy phải đáp ứng hai yêu cầu cùng lúc: đủ chỗ để gắn các bộ phận cần thiết và giữ độ võng trong giới hạn thiết kế. Nhôm định hình 50×100 là profile chữ nhật được cân nhắc cho những vị trí như vậy. Thanh có kích thước ngoài 50 x 100 mm, thích hợp để khảo sát khi bộ khung cần chiều cao dầm lớn hơn loại 50×50.

Nhờ các rãnh lắp ghép dọc thân, nhôm định hình 50×100 có thể kết nối với cột khung, thanh giằng, tấm che và gá thiết bị. Từng đoạn thanh được chuẩn bị theo kích thước công trình, giúp bố trí hệ thống theo mặt bằng sử dụng.

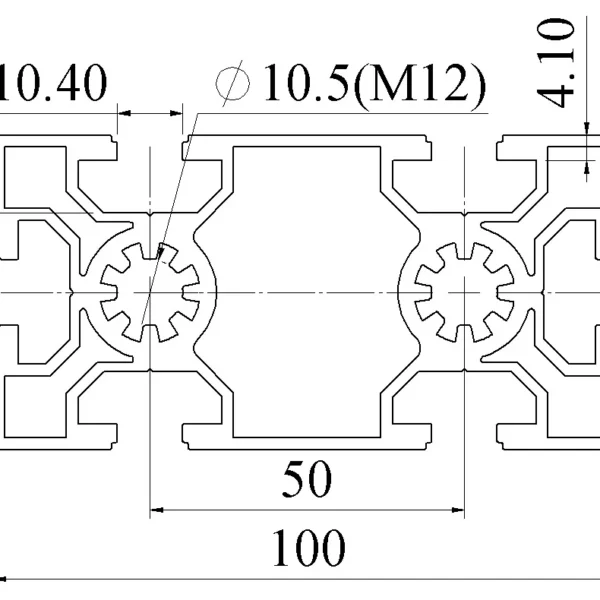

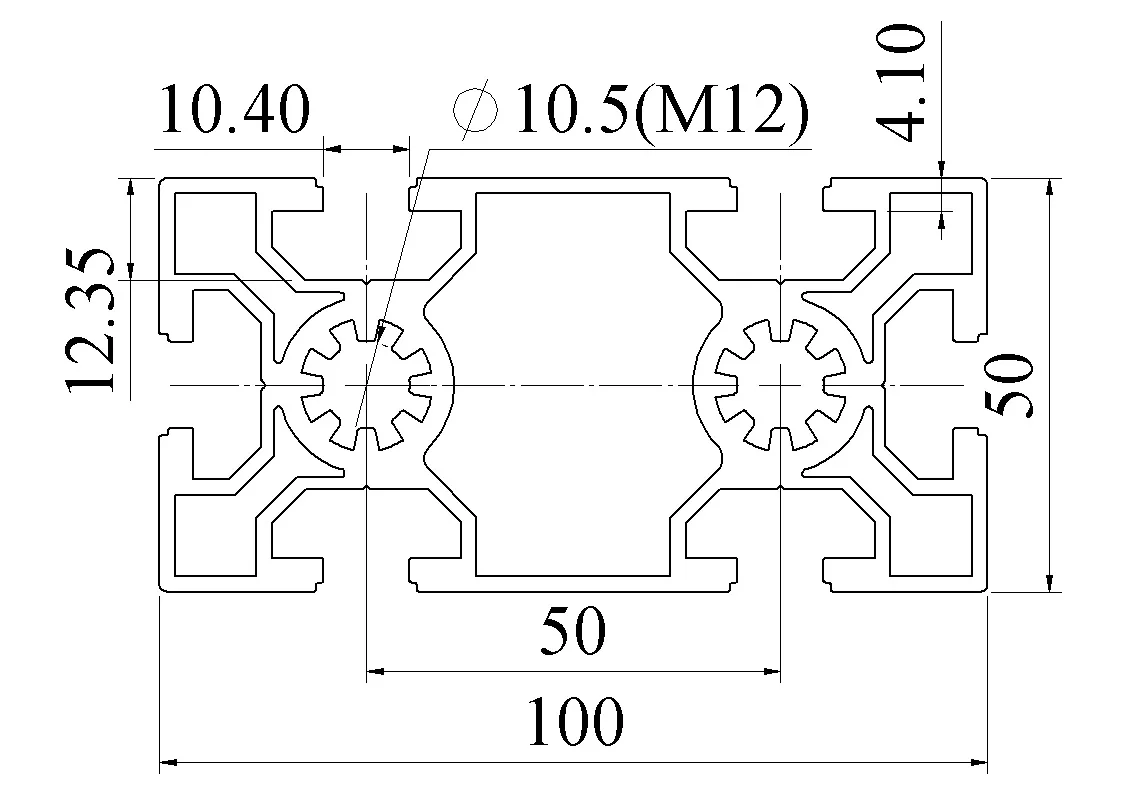

Thông số kỹ thuật nhôm định hình 50×100

• Kích thước ngoài: 50 x 100 mm.
• Dạng mặt cắt: Hình chữ nhật, tỷ lệ cạnh 1:2.
• Cấu tạo: Có khoang rỗng, vách nhôm và rãnh lắp phụ kiện; cấu hình cụ thể tùy khuôn đùn.
• Vật liệu: Hợp kim nhôm công nghiệp A6063-T5.
• Bề mặt: Được anodized; màu bạc tự nhiên là lựa chọn phổ biến.
• Chiều dài và gia công: Cắt theo bản vẽ, có thể khoan hoặc taro tại những vị trí thiết kế yêu cầu.
• Phương án liên kết: Sử dụng phụ kiện phù hợp với rãnh, đầu thanh và cấu tạo điểm nối.

Trọng lượng mỗi mét, bề dày vách, kích thước rãnh và đặc tính chịu uốn không cố định cho tất cả thanh nhôm định hình 50×100. Khi cần tính tải, hãy sử dụng tài liệu kỹ thuật của đúng profile dự kiến mua.

Đặc điểm nổi bật

Cho phép bố trí dầm theo phương tải: Nếu thanh làm dầm ngang chịu tải từ trên xuống, đặt cạnh 100 mm theo phương đứng thường là hướng lắp cần ưu tiên xem xét để hạn chế uốn. Khả năng làm việc thực tế còn phụ thuộc nhịp dầm, cách đặt tải và liên kết tại hai đầu.

Phục vụ thiết kế có nhiều điểm gá: Rãnh dọc giúp bố trí các chi tiết trên chiều dài thanh, chẳng hạn giá đỡ thiết bị, tấm chắn hoặc vị trí bắt thanh phụ. Trước khi gia công, nên xác định những mặt rãnh nào còn tiếp cận được sau khi lắp toàn bộ máy.

Thuận tiện khi chia cụm lắp đặt: Một hệ khung kích thước lớn có thể được thiết kế thành các cụm riêng để vận chuyển và dựng tại công trình. Khi đó, bản mã và vị trí nối giữa các cụm cần được tính cùng với tải trọng của dầm.

Có thể kết hợp nhiều tiết diện: Nhôm định hình 50×100 có thể dùng tại vị trí cần dầm cao, còn các vị trí khác chọn thanh theo nhiệm vụ riêng. Cách phối hợp này giúp bản vẽ thể hiện rõ thanh nào đỡ tải, thanh nào chủ yếu dùng để gá lắp.

Ứng dụng thực tế

Nhôm định hình 50×100 được cân nhắc làm xà ngang khung máy, dầm đỡ bàn thiết bị, giá đặt cụm máy và phần khung chính của trạm lắp ráp. Với hệ thống băng tải, thanh có thể làm bộ phận đỡ hoặc vị trí lắp các cụm phụ trợ nếu dữ liệu kỹ thuật đáp ứng tải thiết kế.

Sản phẩm cũng có thể tạo khung bao cho thiết bị lớn, kết hợp với cửa, lưới hoặc tấm polycarbonate. Những chi tiết gắn vào khung cần được tính trong tổng tải, nhất là cửa mở thường xuyên hoặc thiết bị có chuyển động. Với máy gây rung, cần đánh giá thêm độ ổn định của mối nối và phương án cố định xuống nền.

So sánh với các kích thước liên quan

Nhôm định hình 50×50 có tiết diện vuông, phù hợp để khảo sát cho cột và những vị trí cần kích thước đều ở hai chiều. Nhôm 50×100 giữ cạnh 50 mm nhưng tăng cạnh còn lại lên 100 mm, tạo phương án cho dầm cần chiều cao lớn hơn.

So với nhôm định hình 40×80, nhôm định hình 50×100 chiếm thêm không gian theo cả chiều rộng lẫn chiều cao. Dù vậy, không thể chỉ nhìn kích thước ngoài để kết luận mức tải phù hợp. Cần so sánh cấu tạo bên trong, chiều dài nhịp, tải dự kiến và phụ kiện liên kết.

Phụ kiện và tư vấn báo giá

Hệ khung 50×100 có thể sử dụng ke góc, bản mã, bulông, đai ốc T, con trượt rãnh, chi tiết nối đầu thanh, chân đế và nắp bịt. Kích thước rãnh và series của sản phẩm sẽ quyết định loại phụ kiện lắp vừa.

Để nhận báo giá nhôm định hình 50×100, quý khách liên hệ Zalo 0963.192819. Vui lòng gửi bản vẽ hoặc thông tin về chiều dài từng thanh, số lượng, vị trí sử dụng và yêu cầu gia công để được tư vấn quy cách phù hợp.
