Nhôm định hình 15×30

Nhôm định hình 15×30 – Profile mảnh cho khung phụ và thiết bị nhỏ

Nhôm định hình 15×30 là thanh nhôm có tiết diện chữ nhật, với một cạnh 15 mm và cạnh còn lại 30 mm. Kích thước này phù hợp khi chi tiết cần lắp nằm trong khoảng hẹp, nhưng người thiết kế vẫn muốn có một cạnh cao hơn để bố trí thanh theo hướng chịu lực hoặc gắn phụ kiện.

Trong một bộ máy, nhôm định hình 15×30 thường được cân nhắc cho khung phụ, gá đỡ hoặc phần viền của cụm thiết bị nhỏ. Thanh có thể cắt theo kích thước bản vẽ và lắp cùng những chi tiết phù hợp với cấu tạo rãnh của sản phẩm.

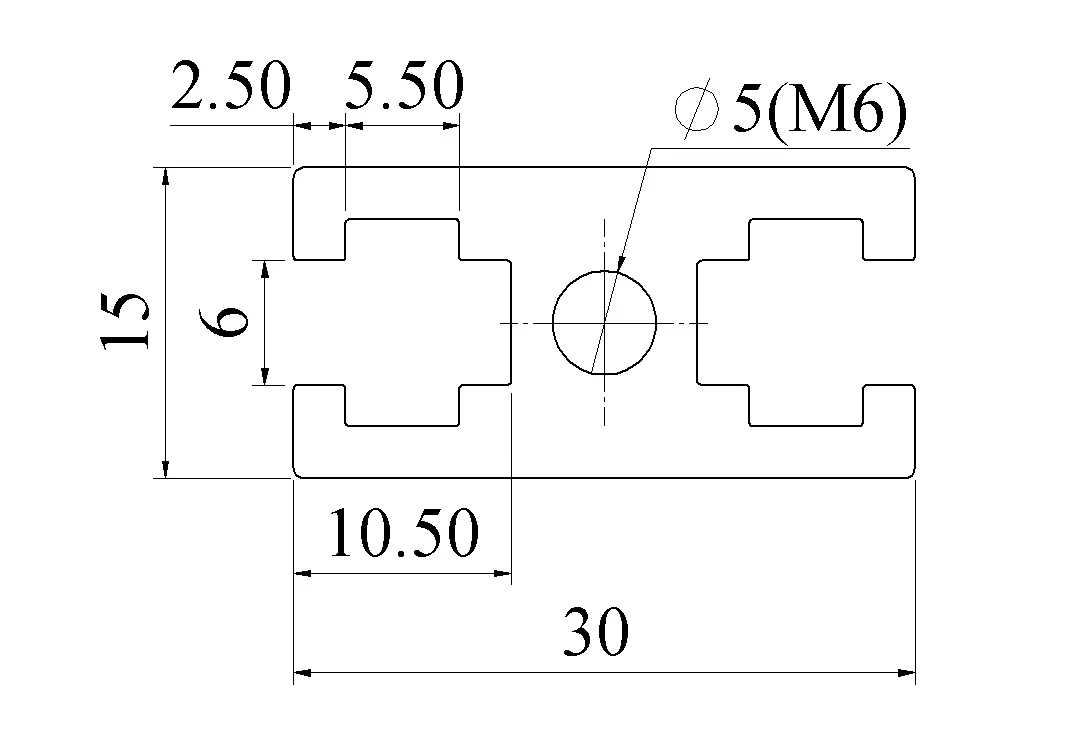

Thông số kỹ thuật nhôm định hình 15×30

• Kích thước ngoài: 15 x 30 mm.
• Dạng tiết diện: Hình chữ nhật, tỷ lệ hai cạnh 1:2.
• Cấu tạo: Có khoang rỗng và vách nhôm bên trong; số lượng, vị trí rãnh phụ thuộc từng khuôn.
• Vật liệu: Hợp kim nhôm công nghiệp A6063-T5.
• Bề mặt: Được xử lý anodized; màu bạc tự nhiên là lựa chọn phổ biến.
• Chiều dài: Cắt theo yêu cầu, tùy quy cách thanh và khả năng gia công.
• Liên kết: Qua rãnh hoặc đầu thanh bằng phụ kiện đúng series.

Những thông số như trọng lượng mỗi mét, độ dày thành, kích thước rãnh và dung sai cần được kiểm tra trên bản vẽ của đúng profile. Đặc biệt với thanh nhỏ, việc chọn nhầm đai ốc hoặc bulông theo kích thước ngoài có thể khiến phụ kiện không lắp được.

Đặc điểm nổi bật

Tiết kiệm diện tích lắp đặt: Cạnh 15 mm phù hợp với những mép khung, hốc máy hoặc vị trí có ít khoảng trống. Trước khi chọn thanh, cần tính thêm phần không gian dành cho đầu bulông, ke và thao tác siết lắp.

Có thể đổi hướng đặt thanh: Với các thanh ngang, cạnh 30 mm có thể được đặt theo phương cần tăng độ cứng. Hiệu quả thực tế phụ thuộc hình dạng tiết diện, chiều dài nhịp và cách đỡ hai đầu; không nên suy ra tải cho phép chỉ từ kích thước nhôm định hình 15×30.

Phù hợp với cụm lắp ráp nhỏ: Khi chế tạo hộp thiết bị hoặc gá lắp, các thanh nhôm định hình 15×30 có thể được chuẩn bị thành những đoạn ngắn theo bản vẽ. Việc đánh dấu đúng chiều rãnh giúp lắp các chi tiết vào vị trí dự kiến.

Dễ điều chỉnh chi tiết phụ: Nếu mẫu thanh có rãnh phù hợp, vị trí của tấm che, gá cảm biến hoặc thanh nối có thể thay đổi trong phạm vi thiết kế. Đây là ưu điểm khi cụm thiết bị cần chỉnh lại sau giai đoạn chạy thử.

Ứng dụng thực tế

Nhôm định hình 15×30 có thể dùng làm khung đỡ cảm biến, viền tủ thiết bị nhỏ, giá lắp đèn kiểm tra hoặc thanh giữ tấm che nhẹ. Trong một máy tự động, profile có thể đảm nhiệm phần gá phụ để đặt công tắc và chi tiết điều khiển gần vị trí làm việc.

Sản phẩm cũng phù hợp để cân nhắc cho mô hình thử nghiệm, kệ linh kiện nhỏ và khung bao các cụm điện tử. Nếu kết cấu có tải nặng, chịu va đập hoặc thanh phải vượt nhịp dài, cần kiểm tra độ võng và cân nhắc tiết diện lớn hơn.

So sánh với các kích thước liên quan

Nhôm định hình 20×20 có hai cạnh bằng nhau, thuận tiện khi khung cần độ rộng đồng đều. Nhôm định hình 15×30 hẹp hơn ở một phía và dài hơn ở phía còn lại, phù hợp với không gian lắp đặt bị giới hạn theo chiều ngang.

So với nhôm định hình 20×40, thanh nhôm định hình 15×30 có kích thước ngoài nhỏ hơn theo cả hai chiều. Nếu vị trí lắp có thêm không gian và yêu cầu kết cấu cao hơn, 20×40 là phương án để đánh giá. Khi so sánh, cần xét dữ liệu tiết diện của từng mẫu và phụ kiện thuộc hệ rãnh nào.

Phụ kiện và tư vấn báo giá

Nhôm định hình 15×30 có thể sử dụng ke nối, đai ốc rãnh, bulông, con trượt, nắp bịt và chi tiết gá tấm, tùy cấu tạo sản phẩm. Nên cung cấp mã thanh hoặc hình mặt cắt để chọn đúng phụ kiện, nhất là khi mua bổ sung cho một bộ khung đã lắp.

Quý khách cần báo giá nhôm định hình 15×30 vui lòng liên hệ Zalo 0963.192819. Hãy gửi chiều dài cắt, số lượng, bản vẽ nếu có và mô tả chi tiết cần lắp để được tư vấn quy cách phù hợp.
