Nhôm định hình 40×80

Nhôm định hình 40×80 – Profile cho dầm khung máy và kết cấu lắp ghép

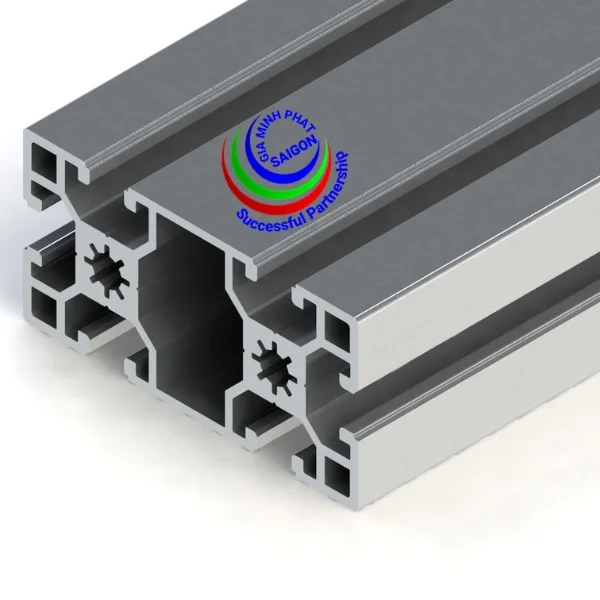

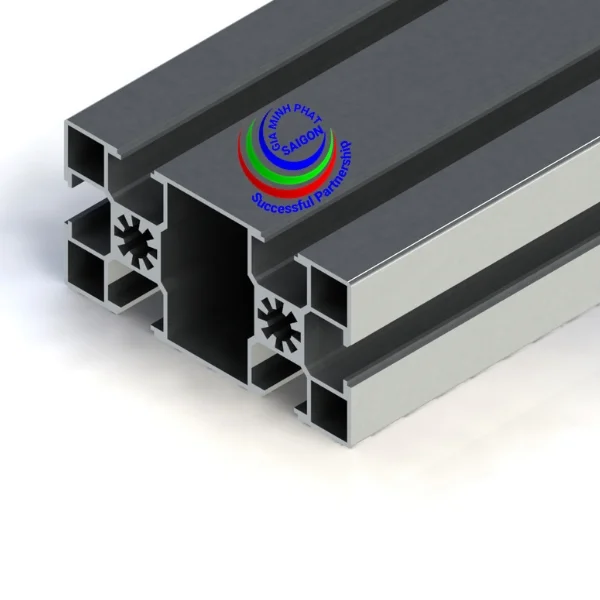

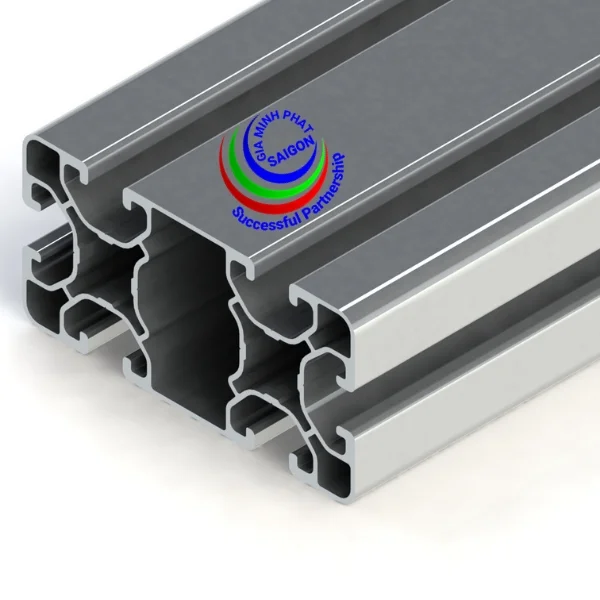

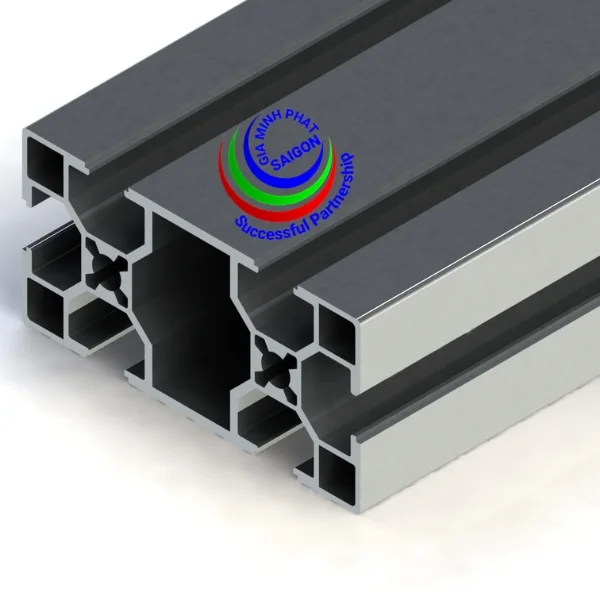

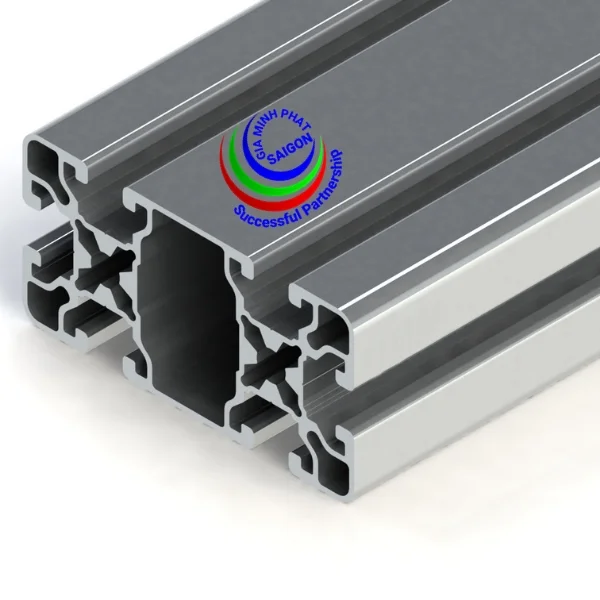

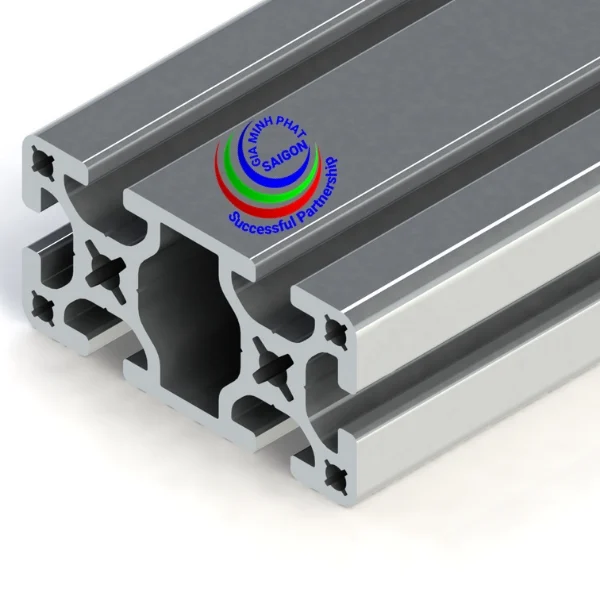

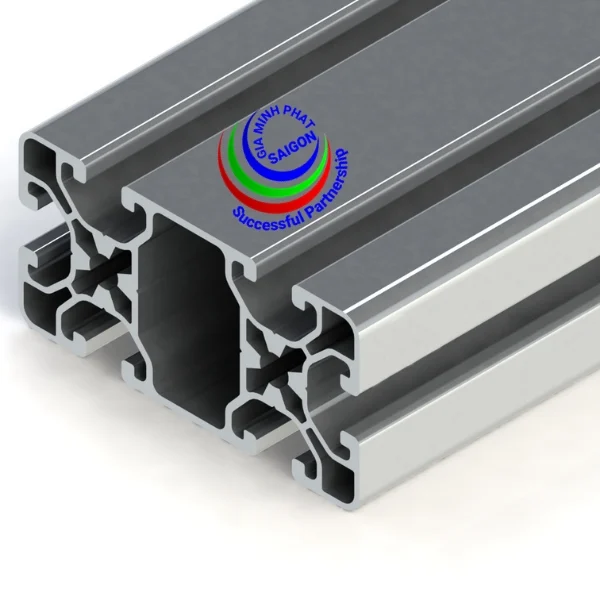

Nhôm định hình 40×80 có mặt cắt chữ nhật rộng 40 mm, cao 80 mm. Trong một bộ khung, kích thước này thường được cân nhắc cho những thanh ngang cần vượt qua khoảng cách tương đối lớn, hoặc những vị trí phải đỡ thêm cụm thiết bị, mặt bàn và tấm bảo vệ.

Nhôm định hình 40×80 có các rãnh dọc để kết nối với thanh nhôm khác và lắp chi tiết phụ trợ. Nhờ phương pháp lắp ghép cơ khí, kỹ thuật viên có thể dựng khung theo bản vẽ, kiểm tra vị trí thiết bị rồi điều chỉnh trước khi hoàn thiện hệ thống.

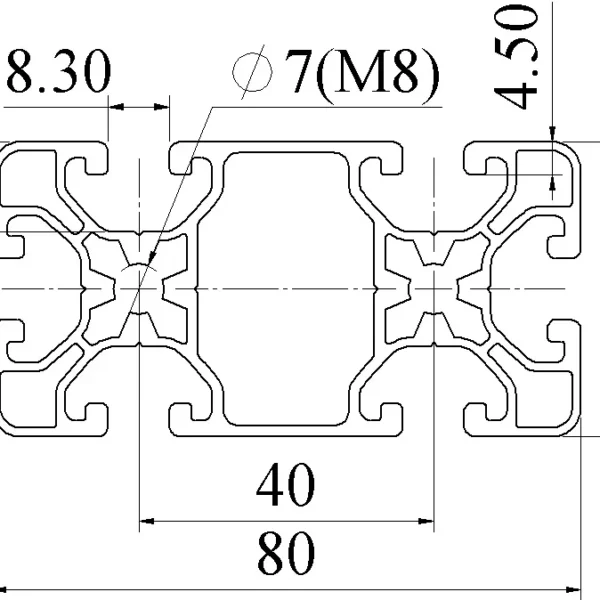

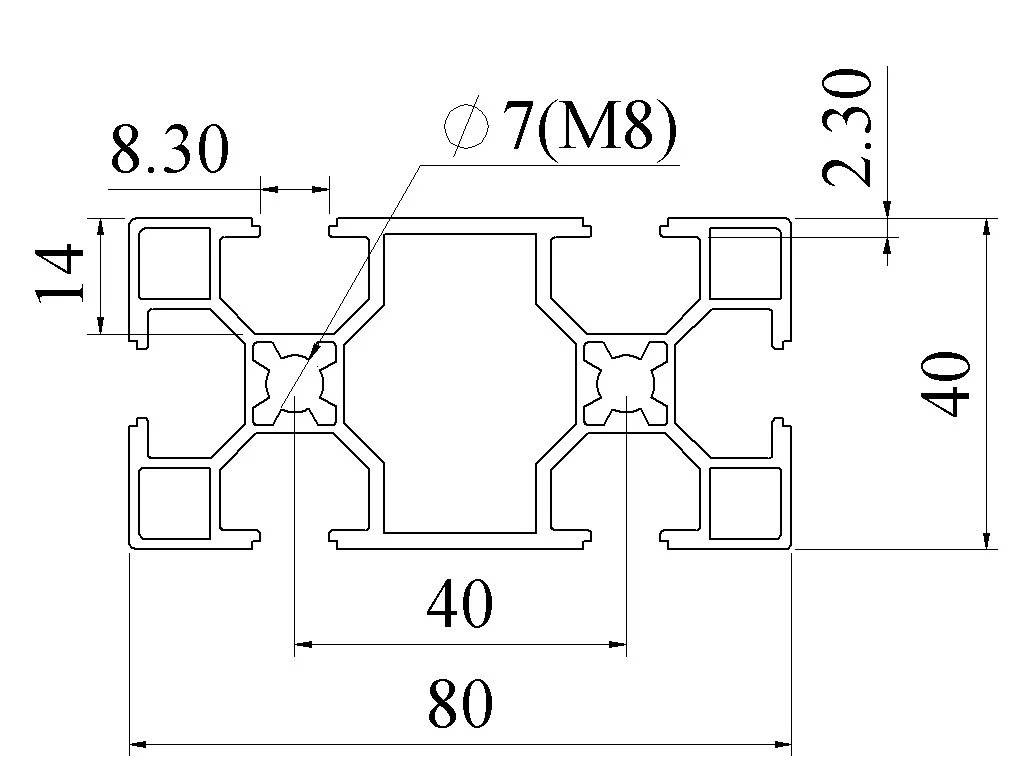

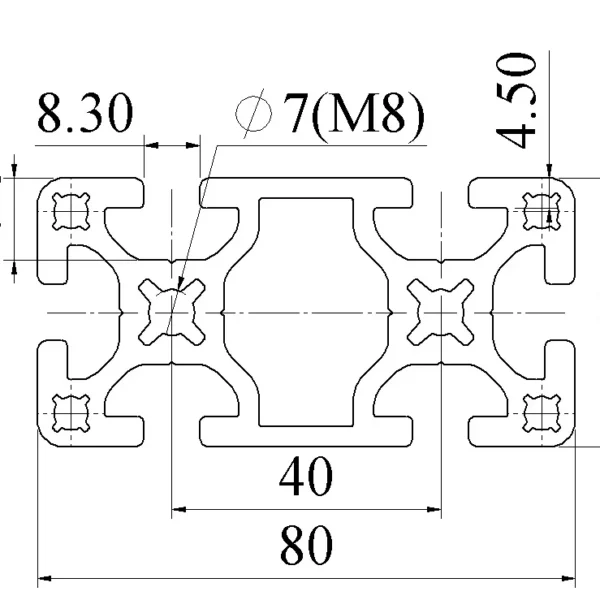

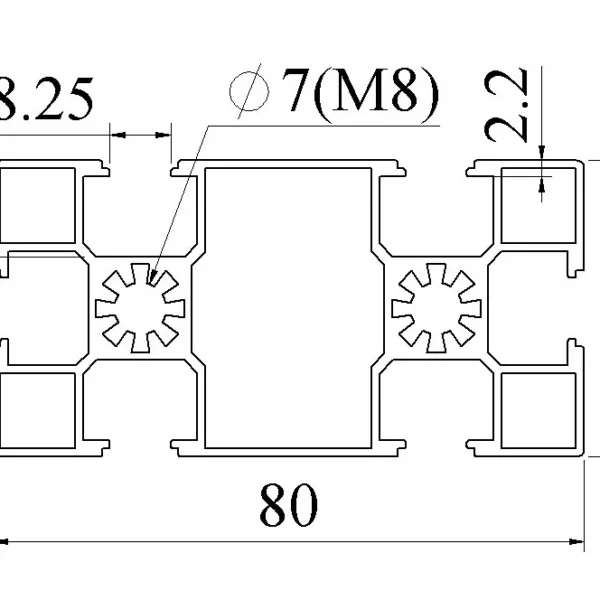

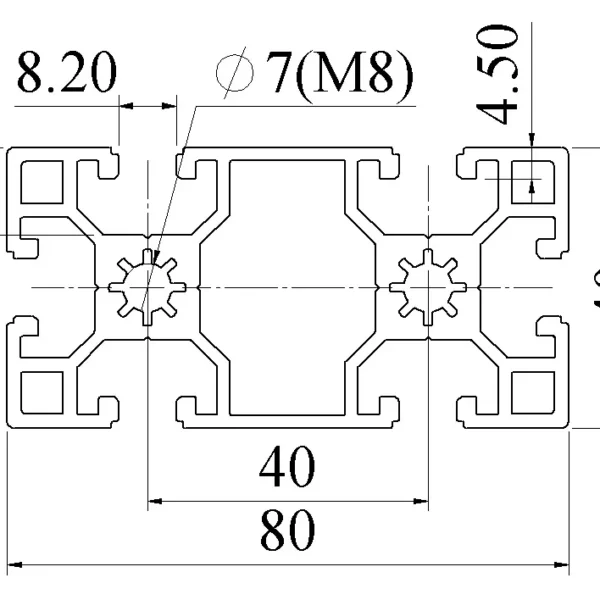

Thông số kỹ thuật nhôm định hình 40×80

• Kích thước tiết diện: Nhôm định hình 40×80 mm.
• Hình dạng: Chữ nhật, với cạnh dài gấp đôi cạnh ngắn.

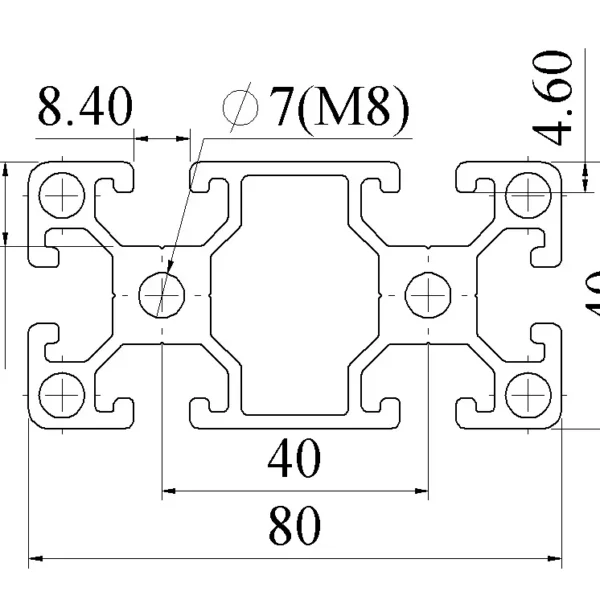

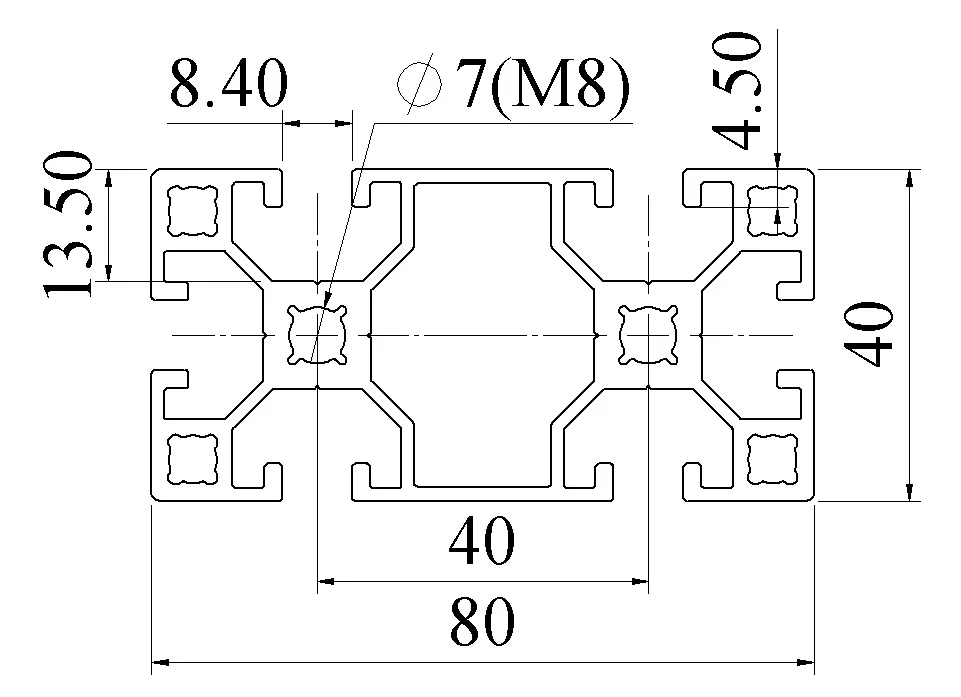

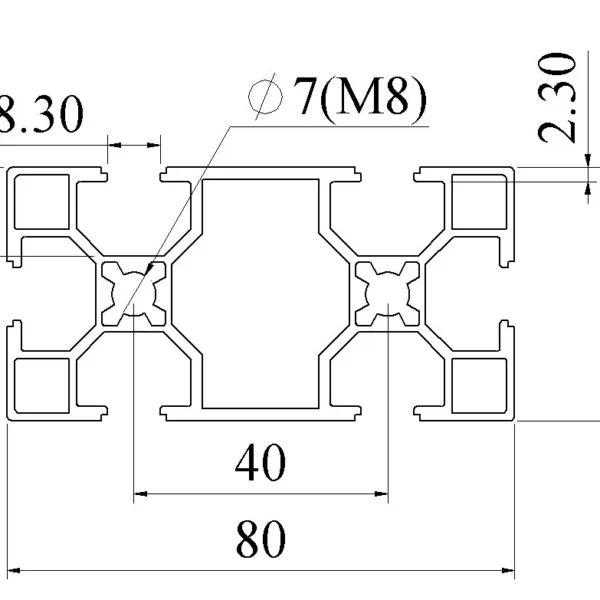

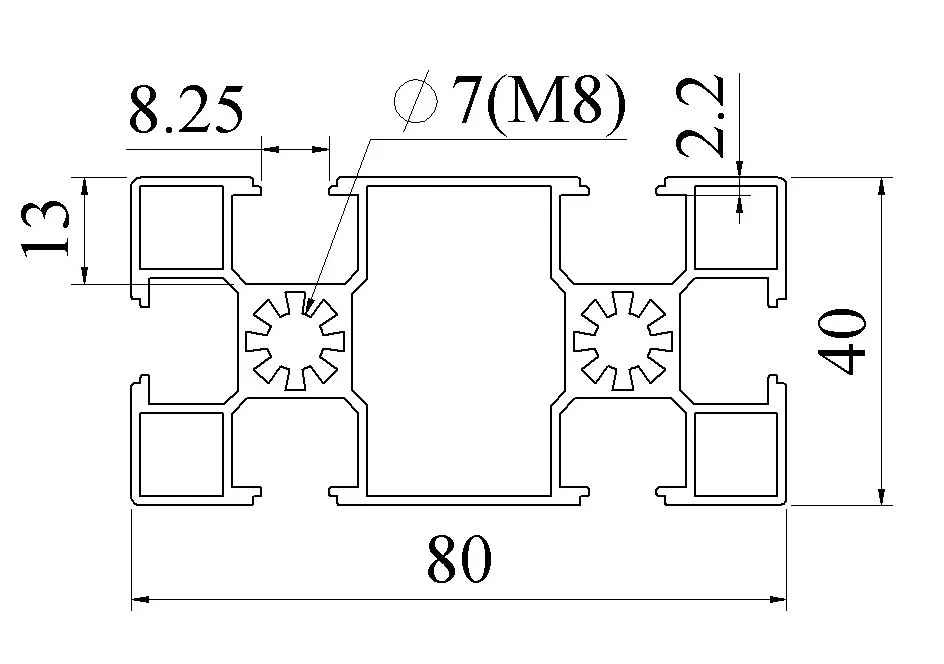

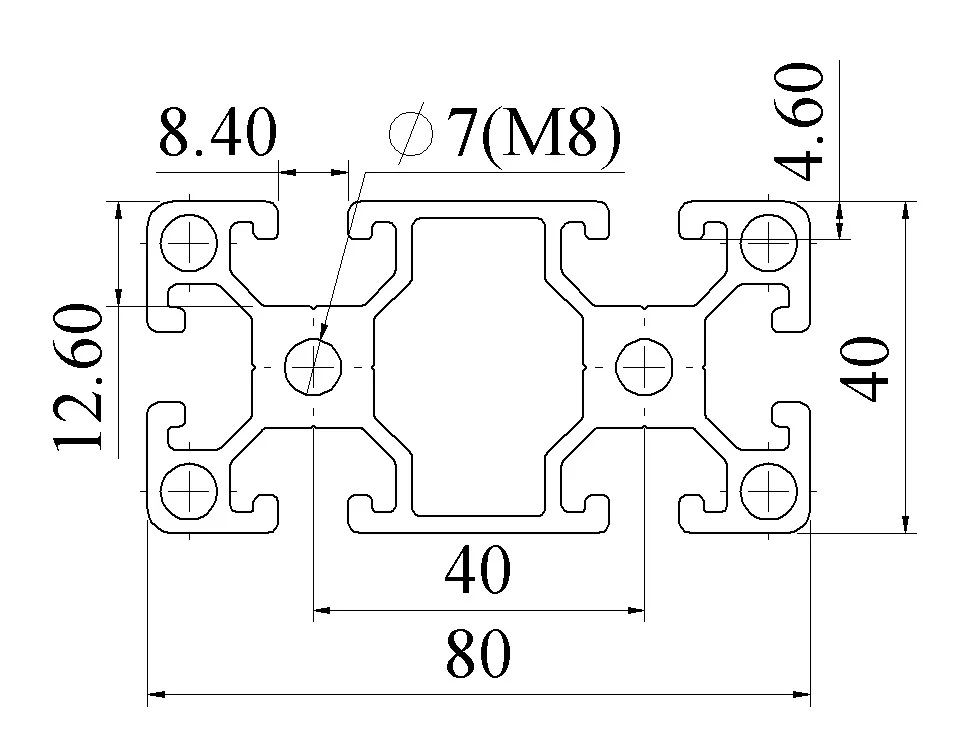

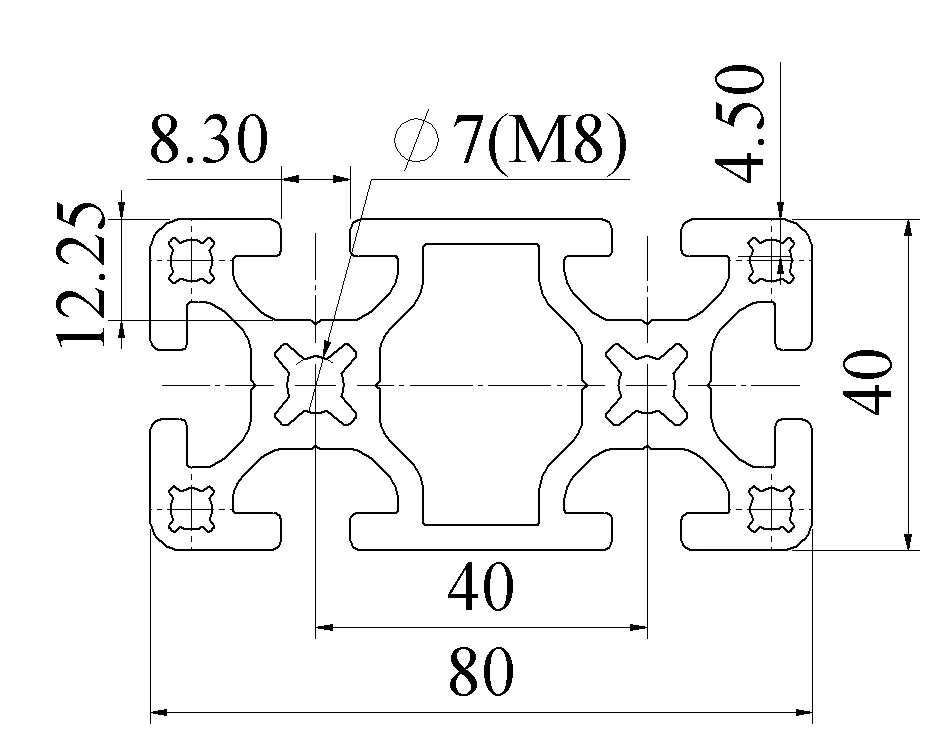

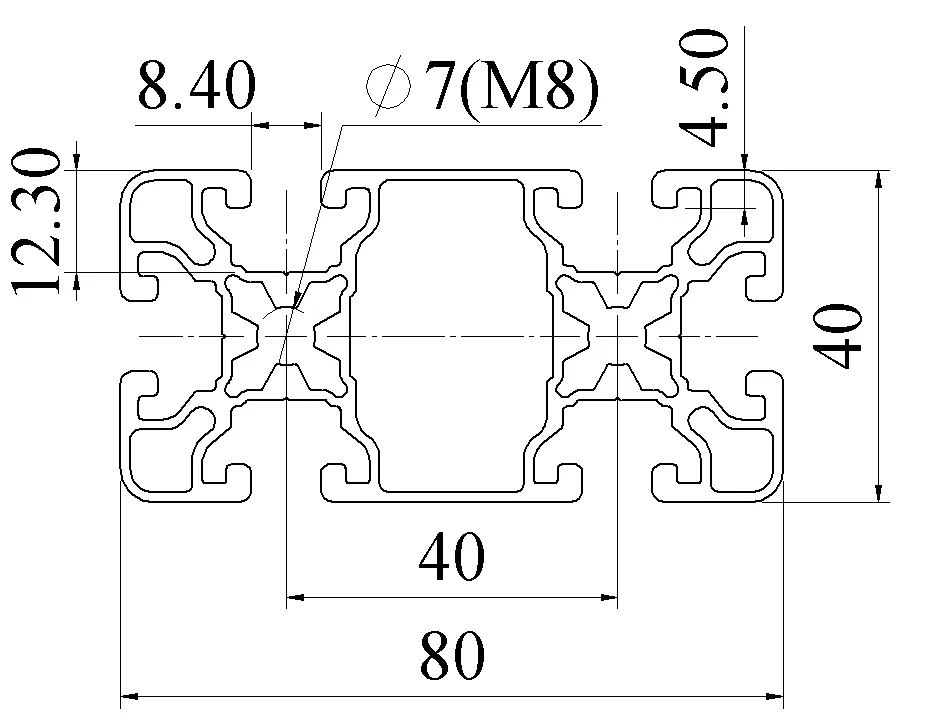

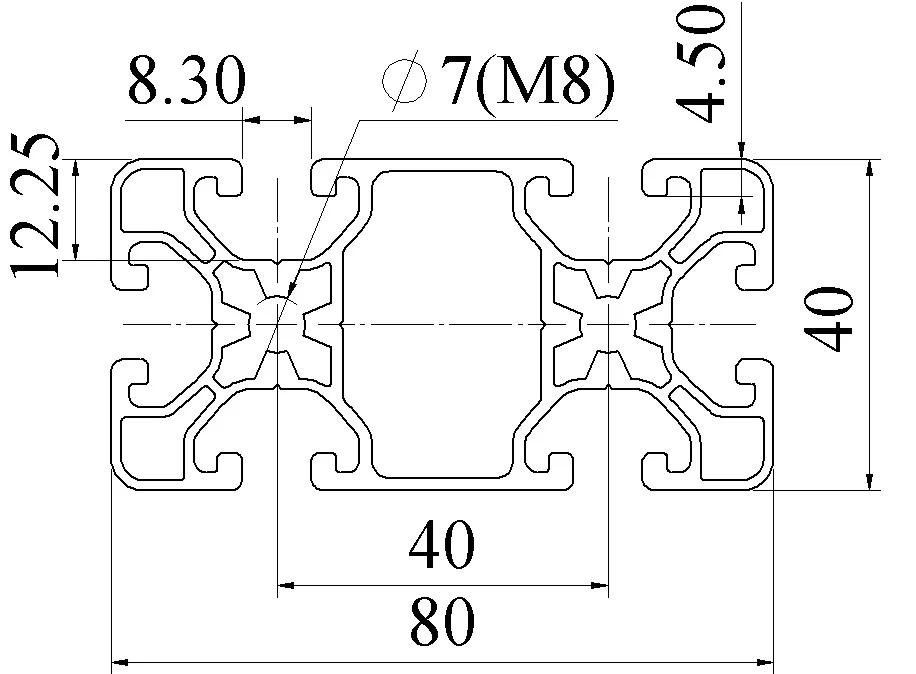

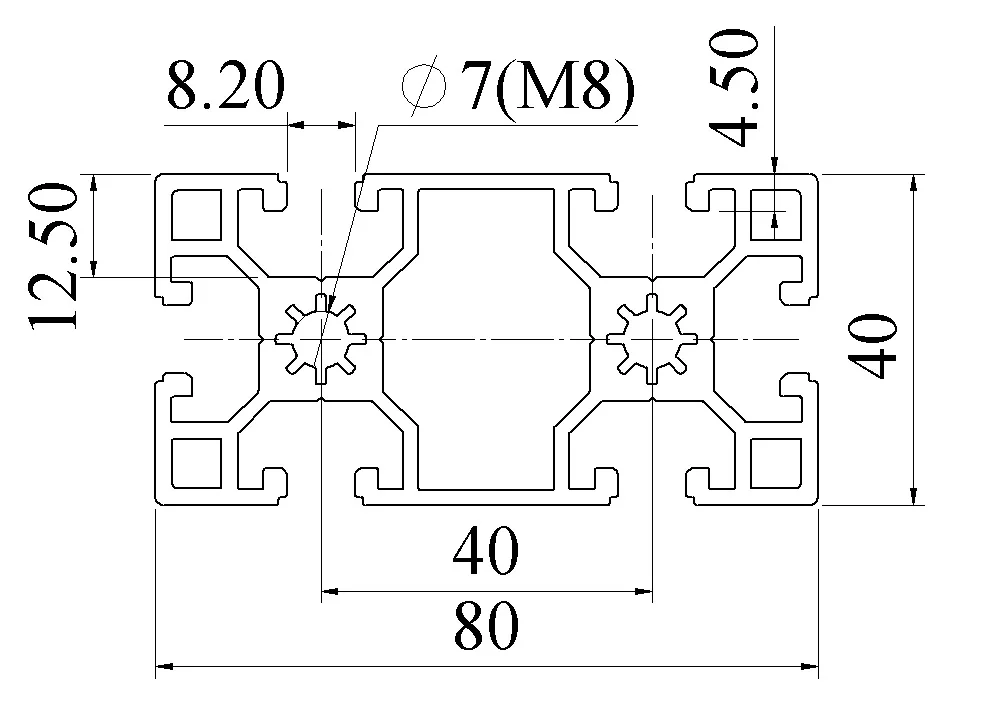

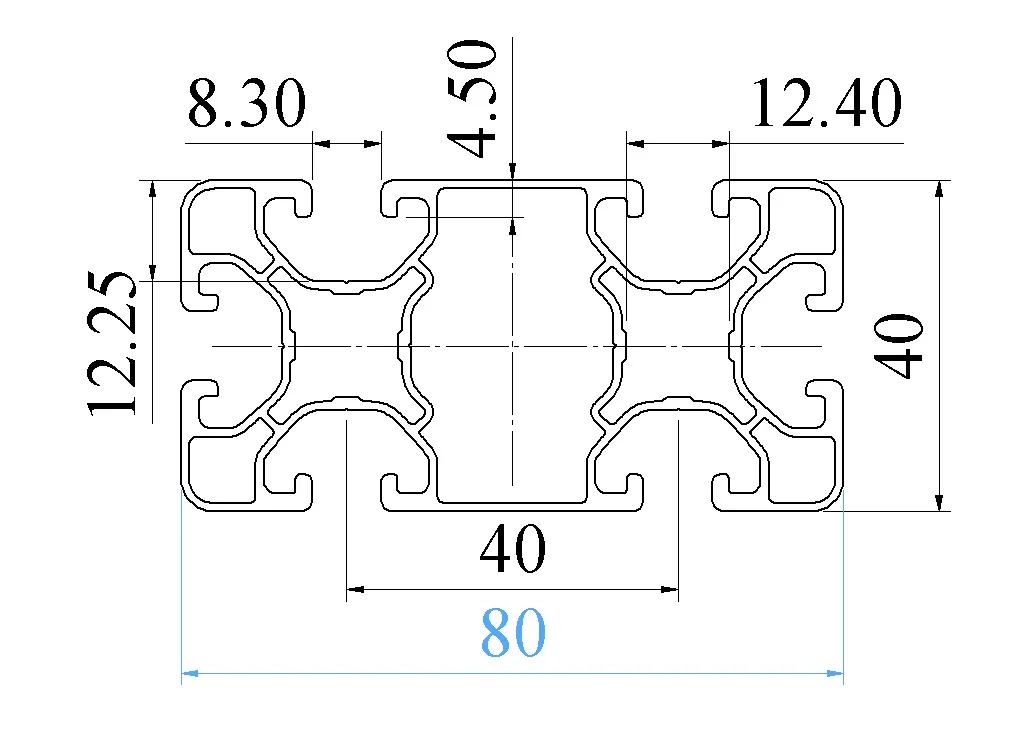

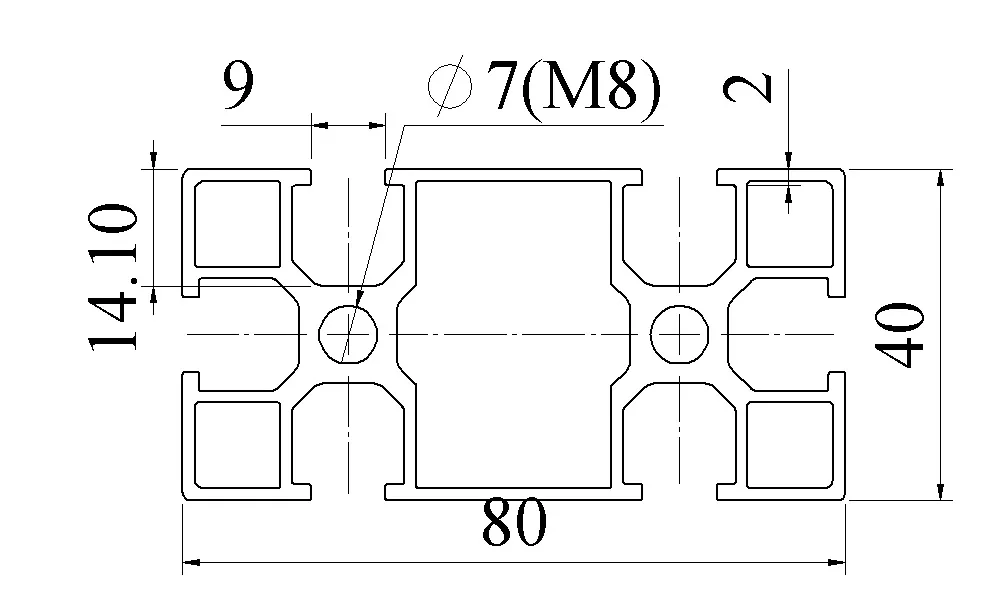

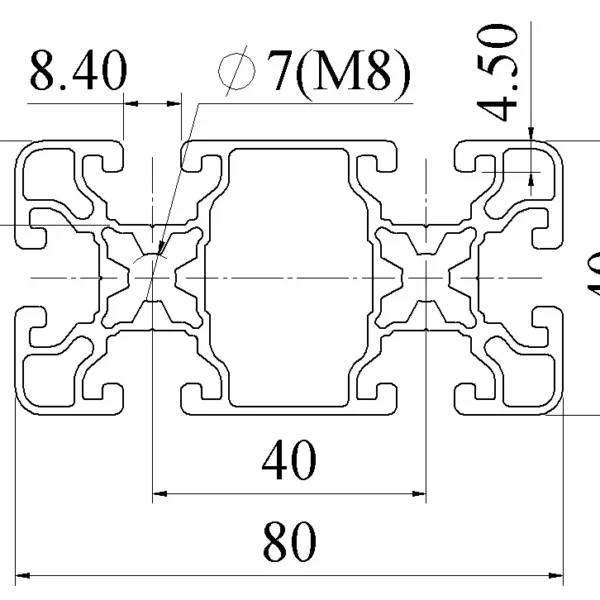

• Kết cấu: Bên trong có khoang rỗng và các vách nhôm; hình học tiết diện tùy từng khuôn đùn.
• Chất liệu: Hợp kim nhôm dùng trong công nghiệp. Mác nhôm và trạng thái vật liệu cần xác nhận theo sản phẩm đặt mua.
• Xử lý bề mặt: Thường được anodized; màu bạc là quy cách phổ biến.
• Chiều dài: Cung cấp theo quy cách hoặc cắt theo danh sách kích thước yêu cầu.
• Gia công và lắp nối: Có thể khoan, taro, bắt ke hoặc dùng chi tiết liên kết thích hợp với cấu tạo thanh.

Không phải mọi thanh nhôm định hình 40×80 đều có cùng trọng lượng, độ dày vách, độ rộng rãnh hay thông số cơ học. Với vị trí chịu tải, cần lấy dữ liệu từ bản vẽ kỹ thuật của đúng mẫu profile, thay vì tính toán chỉ theo hai kích thước ngoài.

Đặc điểm nổi bật

Có thể bố trí theo hướng chịu lực: Đối với dầm ngang chịu tải từ phía trên, đặt cạnh 80 mm theo phương đứng thường giúp tăng khả năng chống uốn theo phương tải so với xoay cạnh 40 mm lên trên. Độ võng thực tế còn phụ thuộc chiều dài nhịp, tiết diện bên trong và cách cố định hai đầu.

Tạo điểm lắp trên chiều dài thanh: Rãnh profile cho phép bố trí các chi tiết tại nhiều vị trí, chẳng hạn thanh giằng, gá đặt cảm biến hay bộ phận giữ tấm che. Điều này hữu ích với máy móc có nhiều cụm thiết bị dọc theo một cạnh khung.

Phù hợp với thiết kế theo từng mô-đun: Khung có thể được chia thành các cụm để gia công, vận chuyển và lắp tại nơi sử dụng. Khi thiết kế theo cách này, cần chú ý đến bản mã, ke liên kết và điểm tiếp giáp giữa các cụm.

Giúp lựa chọn vật liệu theo từng vị trí: Thanh 40×80 có thể đảm nhiệm phần dầm chính, trong khi những vị trí ít chịu tải sử dụng profile nhỏ hơn. Việc phối hợp kích thước cần dựa vào tải trọng và sơ đồ kết cấu của toàn bộ khung.

Ứng dụng thực tế

Nhôm định hình 40×80 được dùng làm dầm đỡ cho bàn thao tác, xà ngang trong khung máy và kết cấu gá lắp trên dây chuyền tự động hóa. Ở hệ thống băng tải, thanh có thể tham gia vào phần khung chính hoặc giá đỡ dọc thân băng tải nếu đáp ứng yêu cầu tải.

Sản phẩm cũng được sử dụng trong giá đặt thiết bị, trạm lắp ráp và khung bao máy. Tùy ứng dụng, người thiết kế có thể kết hợp profile với tấm kim loại, polycarbonate, cửa bảo vệ hoặc chân tăng chỉnh. Những bộ khung chịu rung liên tục cần kiểm tra thêm độ chắc của mối nối trong điều kiện vận hành.

So sánh với các kích thước liên quan

Nhôm định hình 40×40 thích hợp cho cột khung và những vị trí cần tiết diện vuông. Khi cần tăng chiều cao tiết diện của dầm nhưng vẫn giữ bề rộng 40 mm, nhôm định hình 40×80 là phương án để xem xét. Với kết cấu cần chiều cao dầm lớn hơn, có thể đánh giá thêm nhôm định hình 40×120 theo bản vẽ và tải trọng dự kiến.

Sự khác biệt về kích thước chưa cho biết một mẫu thanh chịu được tải cụ thể bao nhiêu. Cần đối chiếu thêm cấu tạo profile, chiều dài nhịp, hướng đặt thanh và kiểu liên kết.

Phụ kiện và tư vấn báo giá

Các phụ kiện có thể sử dụng gồm ke góc, bản mã, bulông, đai ốc rãnh, con trượt, chi tiết nối đầu thanh, nắp bịt và chân đế. Hãy xác nhận series cùng kích thước rãnh của thanh nhôm định hình 40×80 để chọn đúng phụ kiện.

Quý khách cần báo giá nhôm định hình 40×80 có thể liên hệ Zalo 0963.192819. Gửi kèm bản vẽ hoặc thông tin về chiều dài cắt, số lượng, vị trí chịu tải và yêu cầu gia công sẽ giúp lựa chọn quy cách phù hợp với công trình.
